Hoofdstuk 2: Beschrijving
Testkabels, connectoren en gegevenspoorten

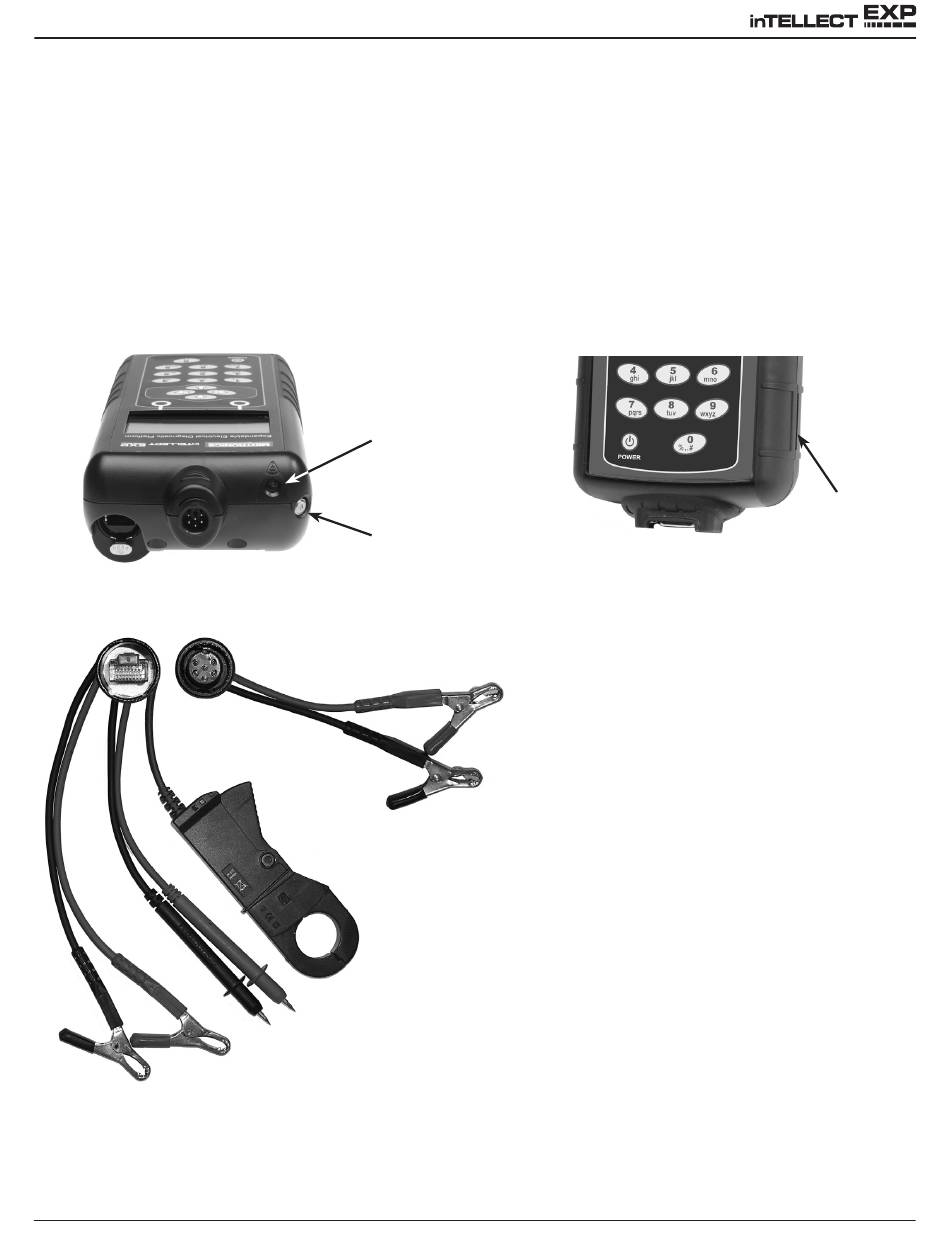

Voor testkabels (afbeelding 5), bevinden zich twee connectoren boven op de tester (afbeelding 3).
•
Voor de accutestkabel is er een 6-pins connector met een borgring.
•
Voor de stroomtang en de testkabels van de multimeter heeft de tester een speciale poort voor
accessoires. Dit is een RJ45-connector met een ontgrendelingspal.
Afbeelding 3: Bovenkant van de EXP
6-pins
Poort voor
connector
accessoires
DMM-kabel
met klemmen
Afbeelding 5: Testkabels
Infraroodzender
voor gegevens
Infrarood-
temperatuursensor
Accutestkabel
Stroomtang
DMM-kabel
met meetpennen
•
Afbeelding 4: Onderkant van de EXP
connector voor
toekomstige
uitbreidingen
Er bevinden zich twee infraroodpoorten voor
gegevens boven op de tester (afbeelding ).
•
Een infraroodzender voor gegevens
die testresultaten naar de optionele
infraroodprinter verzendt.
•
Een infrarood-temperatuursensor.
De tester heeft ook een DB-9-connector
voor toekomstige uitbreidingen en een
sleuf voor een SD-kaart voor toekomstige
softwareupgrades of het vastleggen van
gegevens (afbeelding 4).
Bij de tester wordt een niet-programmeerbare
kaart geleverd om de sleuf tegen stof te
beschermen.
10
•
SD-kaartsleuf
toekomstige
DB-9-
upgrades
voor
