6 Installatie
6.9

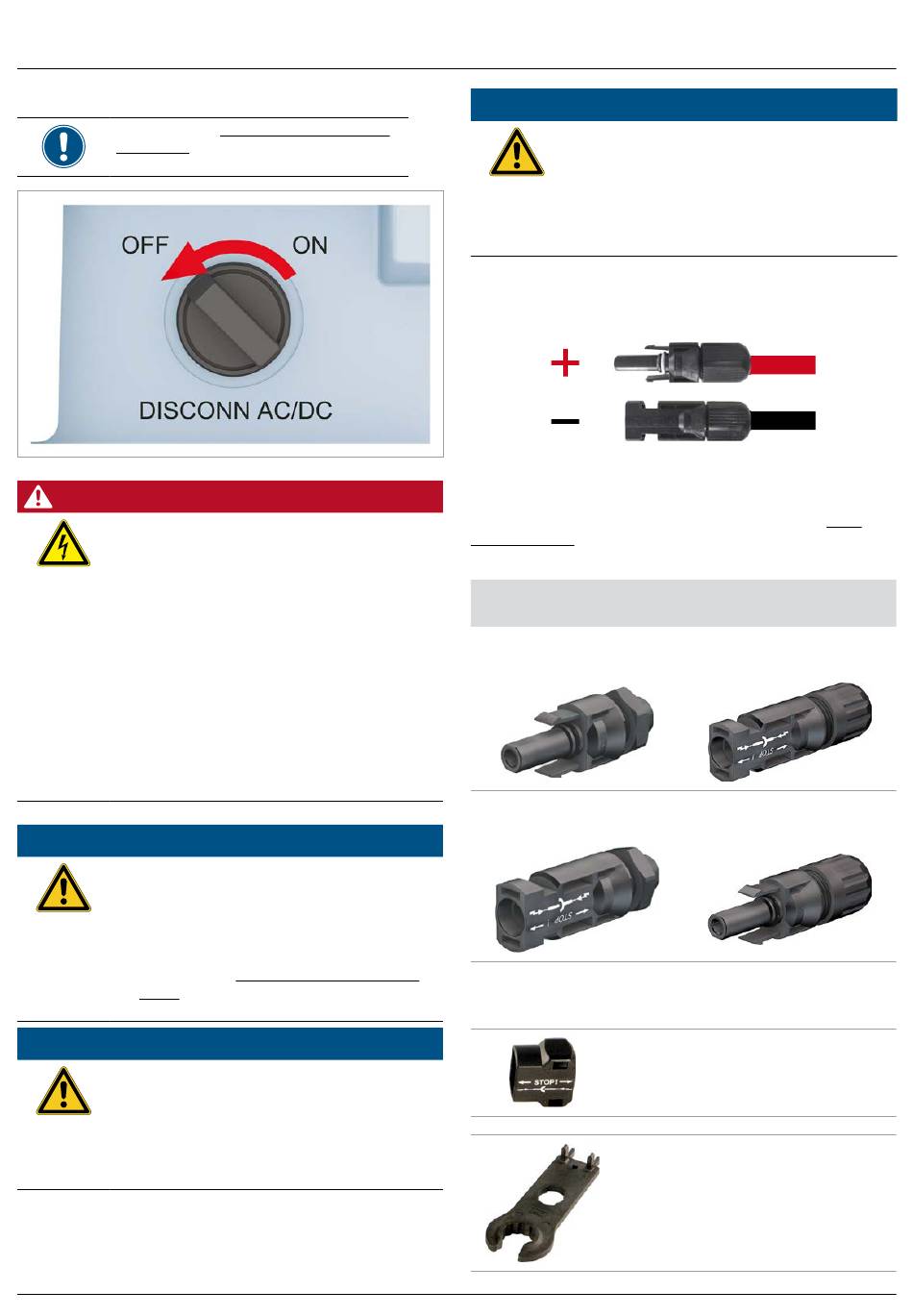

Aansluiting op de zonnepanelen (DC)
Lees hoofdstuk "5. Planning van de instal-
latie", p. 19 alvorens de installatie te
starten.
GEVAAR
Levensgevaar of gevaar voor ernstig letsel
door elektrische schok
De DC-aansluitingen van de omvormer kunnen
mogelijk onder levensgevaarlijke spanning staan.
Als er licht op de zonnepanelen valt, beginnen
deze onmiddellijk energie te produceren. En dit
zelfs wanneer de zon niet rechtstreeks op de
zonnepanelen valt.
► Ontkoppel nooit de zonnepanelen wanneer
de omvormer onder spanning staat.
► Schakel eerst de netaansluiting uit om te
voorkomen dat de omvormer stroom aan het
elektriciteitsnet levert.
► Zet de AC/DC-isolatieschakelaar op UIT.
► Zorg dat de DC-aansluitingen niet per onge-
luk kunnen worden aangeraakt.
OPMERKING
Onjuiste afmetingen van de PV-opstelling.
Onjuiste afmetingen van de PV-opstelling kan
schade aan de omvormer veroorzaken.
► Respecteer de technische specificaties van
de omvormer (ingangsspanningsbereik,
maximale stroom en maximaal ingangs-
vermogen, zie "13. Technische gegevens",
p. 115) bij het plannen van de afmetingen
van de PV-opstelling.
OPMERKING
Indringende luchtvochtigheid.
Luchtvochtigheid kan in de omvormer binnen-
dringen door ongebruikte DC-connectoren.
► Bescherm alle ongebruikte DC-connectoren
met de bij de omvormer geleverde doppen
om de IP65-beschermingsgraad te verzeke-
ren.
62
OPMERKING
Er kan schade aan de machine en de appara-
tuur optreden.
Het overschrijden van de maximale stroom per
DC-ingang kan een oververhitting van de DC-in-
gangen veroorzaken.
► Respecteer steeds de maximale stroom
van de DC-ingangen bij de planning van de
installatie.
Kabelkleuren
Gebruik een rode kabel voor DC+ en een zwarte kabel voor DC-.
Connectortypen
De DC-stekkers worden met de omvormer geleverd. De stekkers
kunnen eveneens worden besteld bij Multi-Contact via www.
multi-contact.de. De vereiste maat hangt af van de gebruikte
draaddoorsnede en kabeldikte.
DC connectortype op de
omvormer
De DC-MIN-connector is een
mannelijke bus.
De DC-PLUS-connector is een
vrouwelijke bus.
U kunt de handleiding downloaden op de Multi-Contact website. De
handleiding bevat ook informatie over het vereiste gereedschap.
Frankrijk: Veiligheidsdoppen zijn nodig
voor elke op een reeks zonnepanelen
aangesloten DC-ingang.
Het is aanbevolen om een speciale
steeksleutel voor de MC4-DC-connecto-
ren te gebruiken als u de MC4-DC-con-
nectoren van de omvormer moet loskop-
pelen. Anders kunnen de DC-connecto-
ren onherstelbaar beschadigd raken.
Installatie- en bedieningshandleiding voor RPI M6A M8A M10A omvormers V1.0 2016-04-01
Tegenstuk vereist voor de
kabel
Een vrouwelijke stekker is ver-
eist voor de zwarte DC-kabel.
Een mannelijke stekker is ver-
eist voor de rode DC-kabel.
