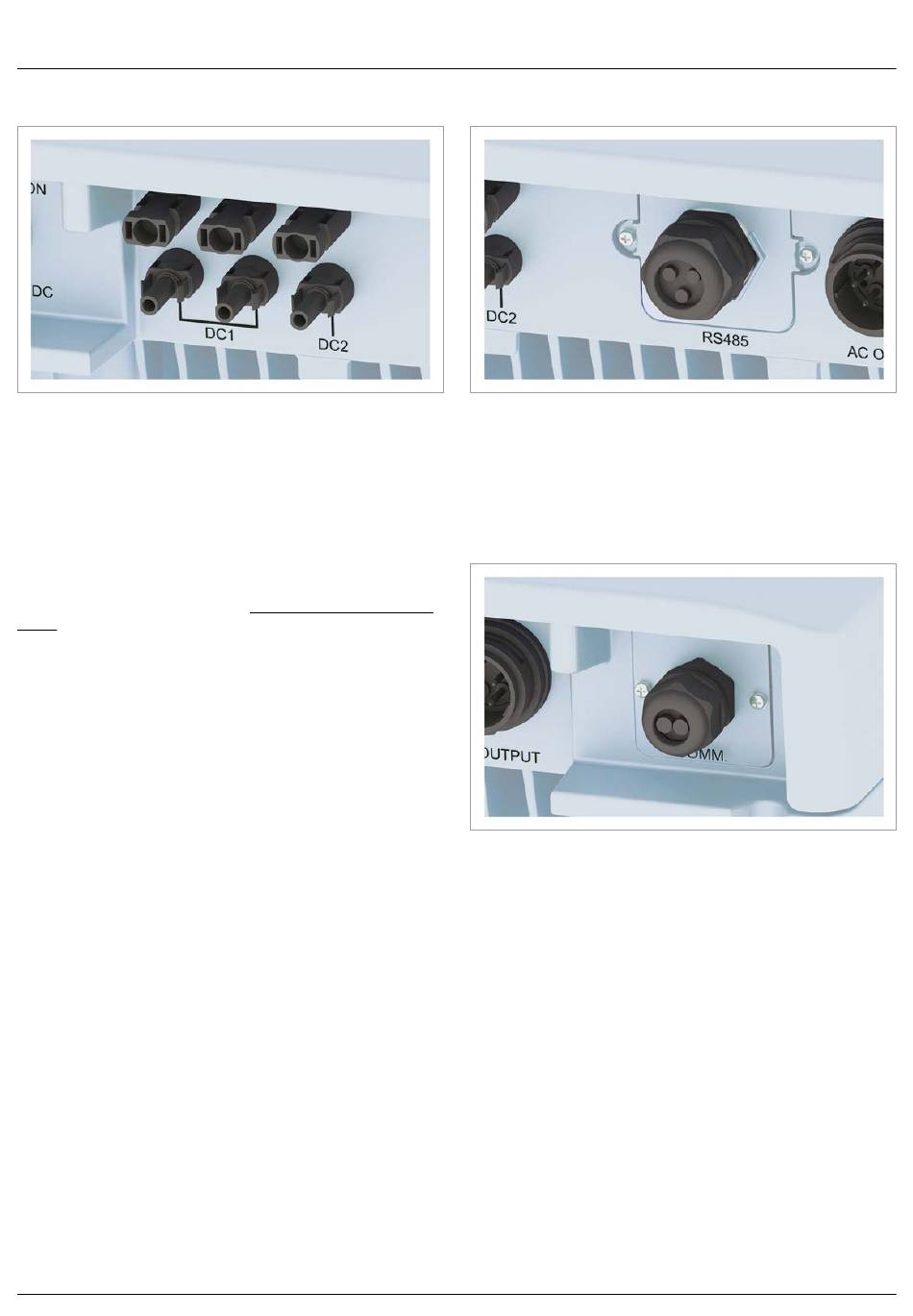

4.4.4 DC-connectoren (DC-ingangen)
De DC-connectoren (DC-ingangen) worden gebruikt voor het ver-
binden van de omvormer met de string(s) van de zonnepanelen.
Connectortype:
●
Multi-contact MC4
●
met vrouwelijke aansluitbus voor DC+ en mannelijke aan-
sluitbus voor DC-
●
M6A/M8A: 2 paar (M10A: 3 paar) DC-stekkers worden met
de omvormer geleverd.
Voor de technische kenmerken, zie "13. Technische gegevens",
p. 115.
Installatie- en bedieningshandleiding voor RPI M6A M8A M10A omvormers V1.0 2016-04-01
4.4.5 RS485-poort
Functies van de RS485-poort:
●
2 x RS485 in/out (bijv. voor aansluiting op een datalogger)
●
1 x VCC-contacten (bijv. voor aansluiting op een extern
relais)
4.4.6 Communicatiepoort 2
Functies van de communicatiepoort:
●
6 x digitale ingangen (bijv. voor aansluiting op een toonfre-
quent-ontvanger)
●
1 x droge contacten (bijv. voor aansluiting op een extern
relais)
●
1 x External Power Off (EPO)
4 Productoverzicht
15
