4 Elektrische installatie
Relais 2
•
Klem 04: gemeenschappelijk
•
Klem 05: normaal open 400 V AC
•
Klem 06: normaal gesloten 240 V AC
Relais 1 en relais 2 worden geprogrammeerd in par. 5-40, 5-41 en 5-42.
Aanvullende relaisuitgangen zijn beschikbaar via de optiemodule MCB
105.
4

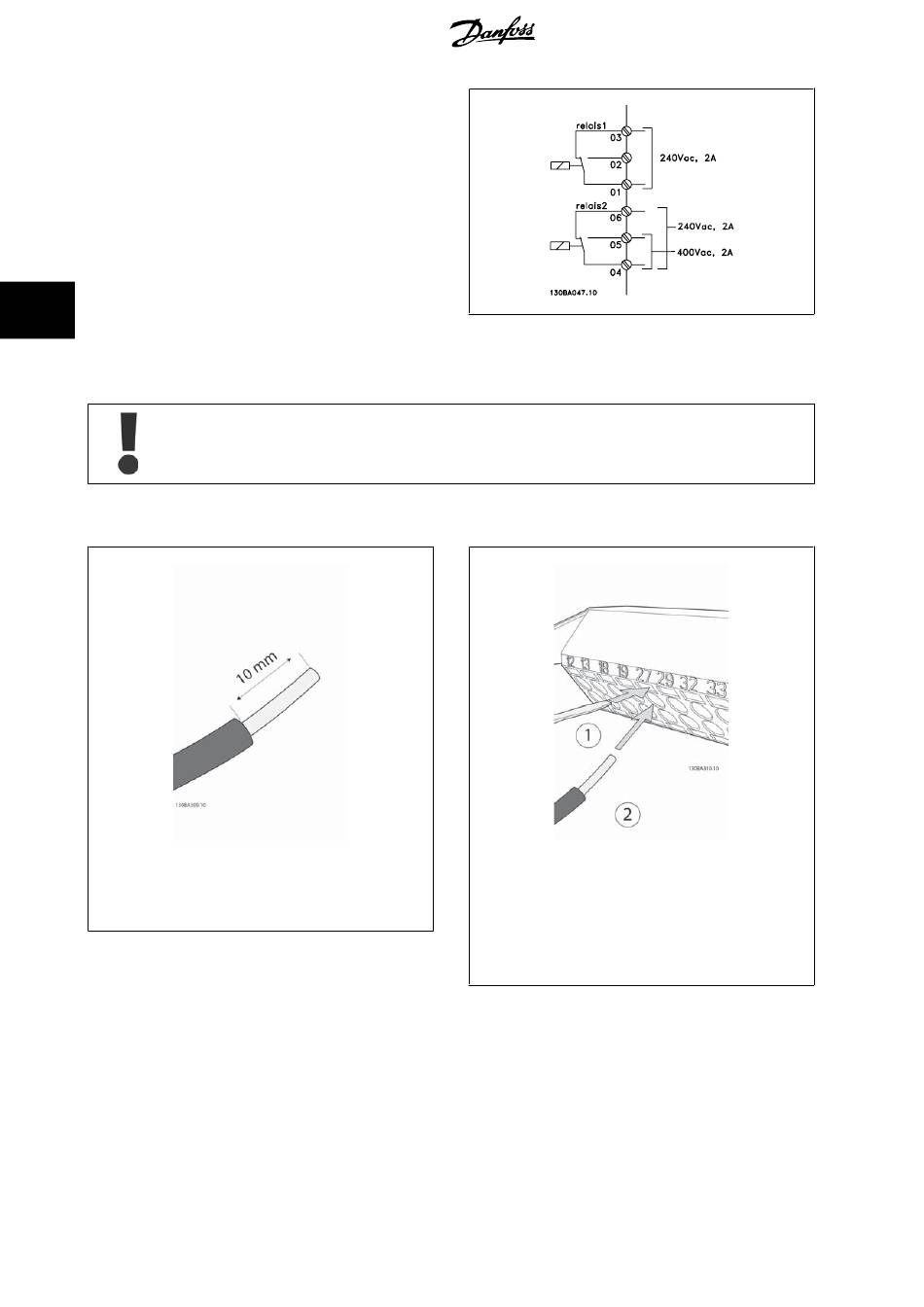

4.1.25 De motor en draairichting testen.
Houd er rekening mee dat de motor onbedoeld kan starten. Zorg ervoor dat personeel of apparatuur geen gevaar loopt!
Volg onderstaande stappen om de motoraansluiting en de draairichting te testen. Zorg ervoor dat er geen spanning op de eenheid staat.
Afbeelding 4.39:
Stap 1: Verwijder eerst de isolatie aan beide uiteinden van
de draad over 50-70 mm.
42
Afbeelding 4.40:
Stap 2: Steek het ene uiteinde in klem 27 met behulp van
een geschikte klemschroevendraaier. (Opmerking: voor
eenheden met de functie Veilige stop geldt dat de bestaande
jumper tussen klem 12 en 37 beslist niet mag worden ver-
wijderd, omdat de eenheid dan niet meer zal functioneren!)
MG.11.A6.10 – VLT
®
is een geregistreerd handelsmerk van Danfoss
®
VLT
HVAC Drive Bedieningshandleiding
