Reductor – Handboek met montagehandleiding
3.7 Montage van een holle as met een krimpschijf (optie: S)
LET OP
Reductorschade door verkeerde montage van de krimpschijf
•
Spanschroeven zonder ingebouwde massieve as niet vastdraaien. Hierdoor zou een holle as
blijvend vervormd raken.
Holle assen met krimpschijven moeten worden beschermd tegen stof, vuil en vocht. NORD adviseert
optie H / H66 (zie hoofdstuk 3.9 "Montage van de afdekkap (optie: H, H66)").

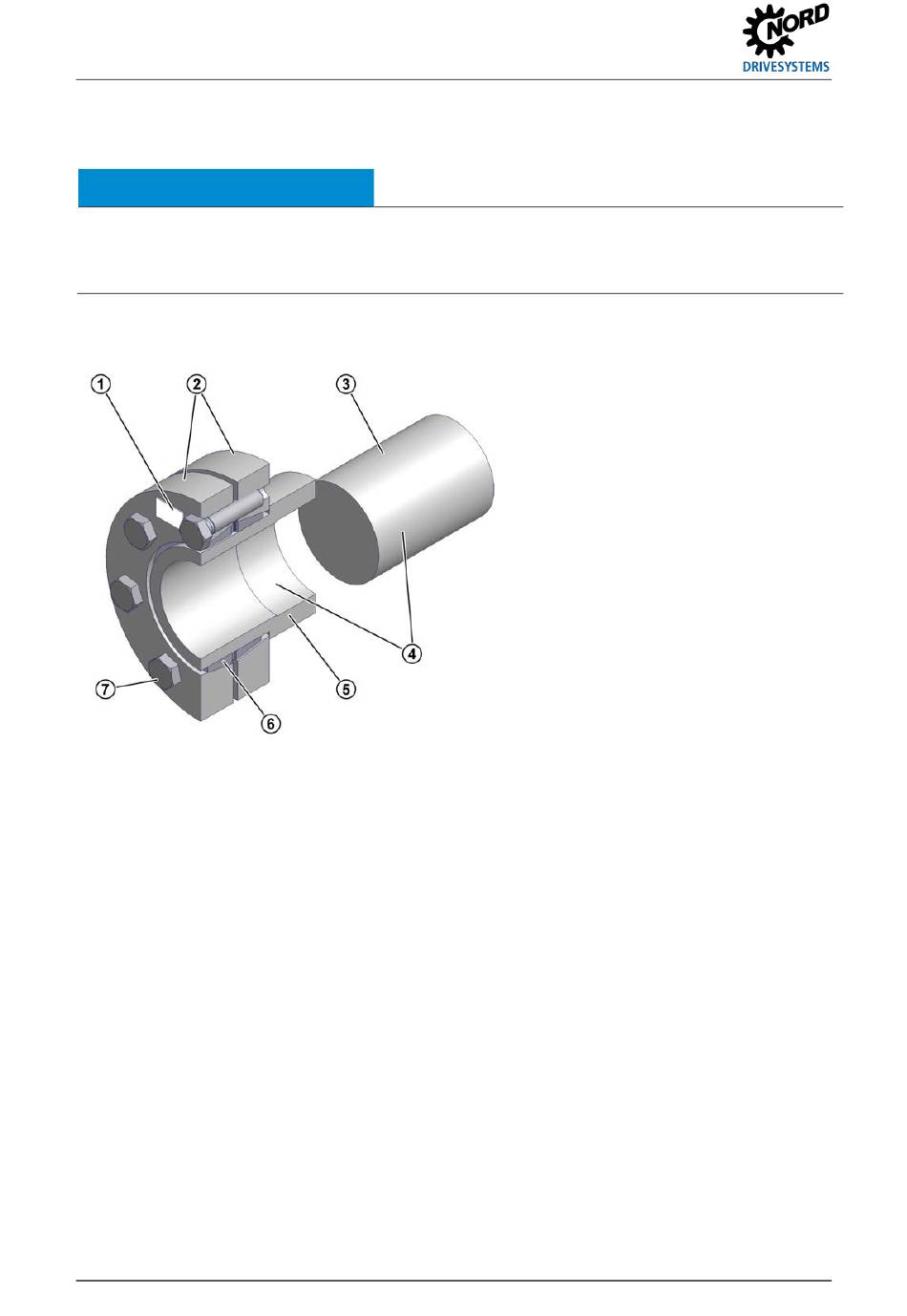

Afbeelding 11: Holle as met krimpschijf
De krimpschijf wordt montageklaar geleverd. Zij mag niet uit elkaar worden gehaald voor montage.
Het materiaal van de massieve as moet een minimale rekgrens hebben van 360 N/mm
ervoor dat er geen blijvende vervorming optreedt door de klemkracht.
Neem eventueel ook de documentatie van de fabrikant van de krimpschijf in acht.
Vereisten
•
De holle as moet absoluut vetvrij zijn.
•
De massieve as van de machine moet absoluut vetvrij zijn.
•
Tenzij anders vermeld in het ordergerelateerde maatblad, moet de buitendiameter van de massieve
as bij zeer ongelijkmatig bedrijf binnen de tolerantie h6 of k6 liggen. De passing moet worden
uitgevoerd in overeenstemming met DIN EN ISO 286-2.
26
Toelichting
1
Type krimpschijf, artikelnr. en
momentspecificatie voor spanschroeven
2
Spanflenzen
3
Massieve as van machine
4
Aspen en boring voor holle as, VETVRIJ
5
Holle as van de reductor
6
Dubbele halfgesplitste binnenring
7
Spanbouten DIN 931 (933) -10.9
. Dat zorgt
2
B 1000 nl-3023
