110
8.
Schroef (2) vastdraaien.
7.8
Bovenste deel van de machine plaatsen
WAARSCHUWING
Risico op beklemd raken!
Risico op beklemd raken bij het plaatsen van het
bovenste deel van de machine. Het bovenste
deel van de machine is erg zwaar.
Bij het plaatsen van het bovenste deel van de
machine dient erop gelet te worden dat de
handen niet beklemd raken. Dit is met name van
toepassing bij het plaatsen van de scharnieren in
de desbetreffende uitsparingen.

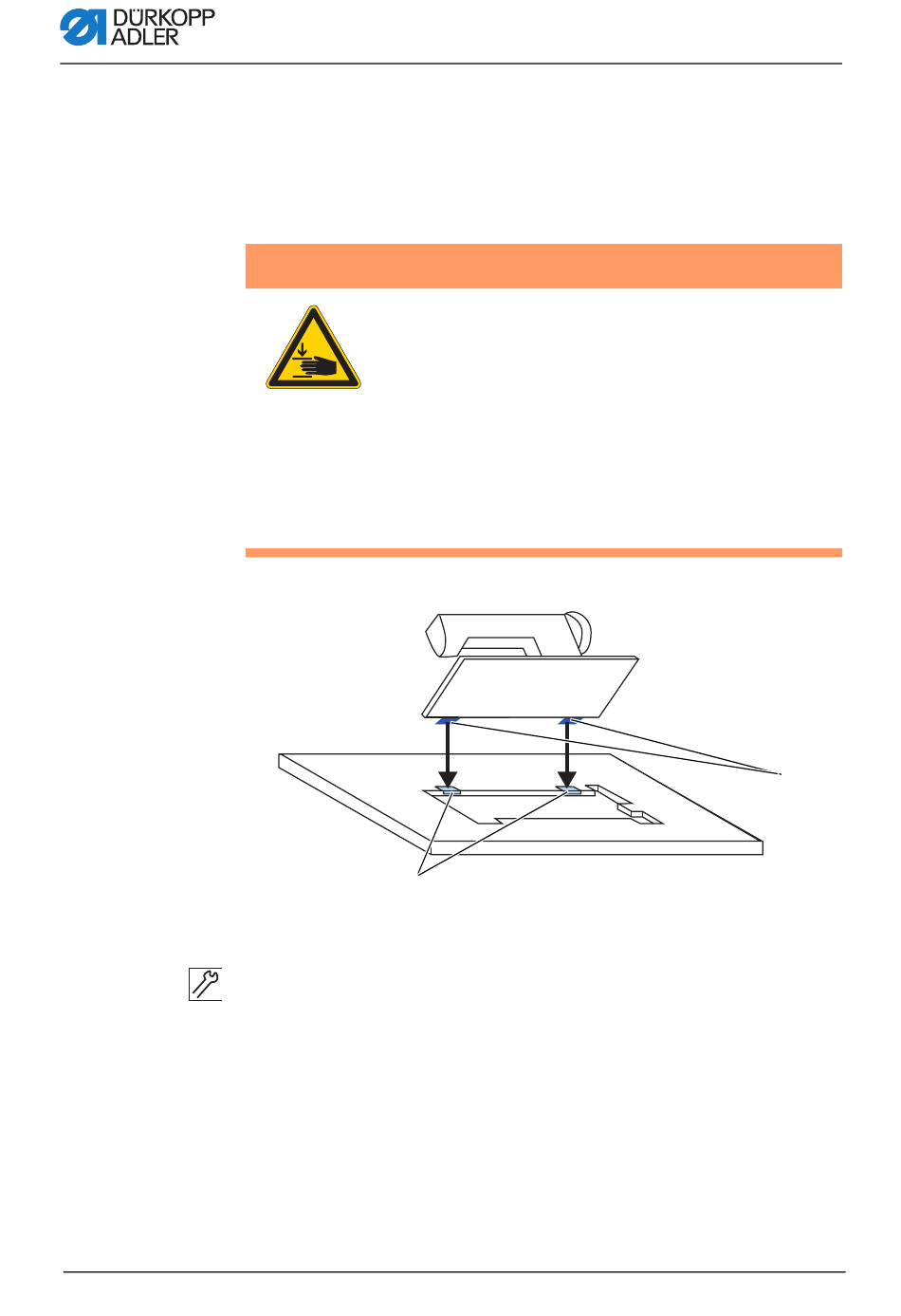

Afb. 59: Bovenste deel van de machine plaatsen
①
(1) - Uitsparingen voor de scharnieren
Zo kunt u het bovenste deel van de machine plaatsen:
1.
scharnieren (2) vastschroeven op het bovenste deel van de
machine.
2.
Het bovenste deel van de machine onder een hoek van 45°
vanaf de bovenkant plaatsen.
3.
De scharnieren (2) in de hiervoor bestemde uitsparingen (1)
plaatsen.
4.
Het bovenste deel van de machine omlaag klappen en
volledig in de uitsparing voor het werktafelblad plaatsen.
(2) - Scharnieren
Bedieningshandleiding 867 - 03.0 - 02/2017
Opstelling
②
