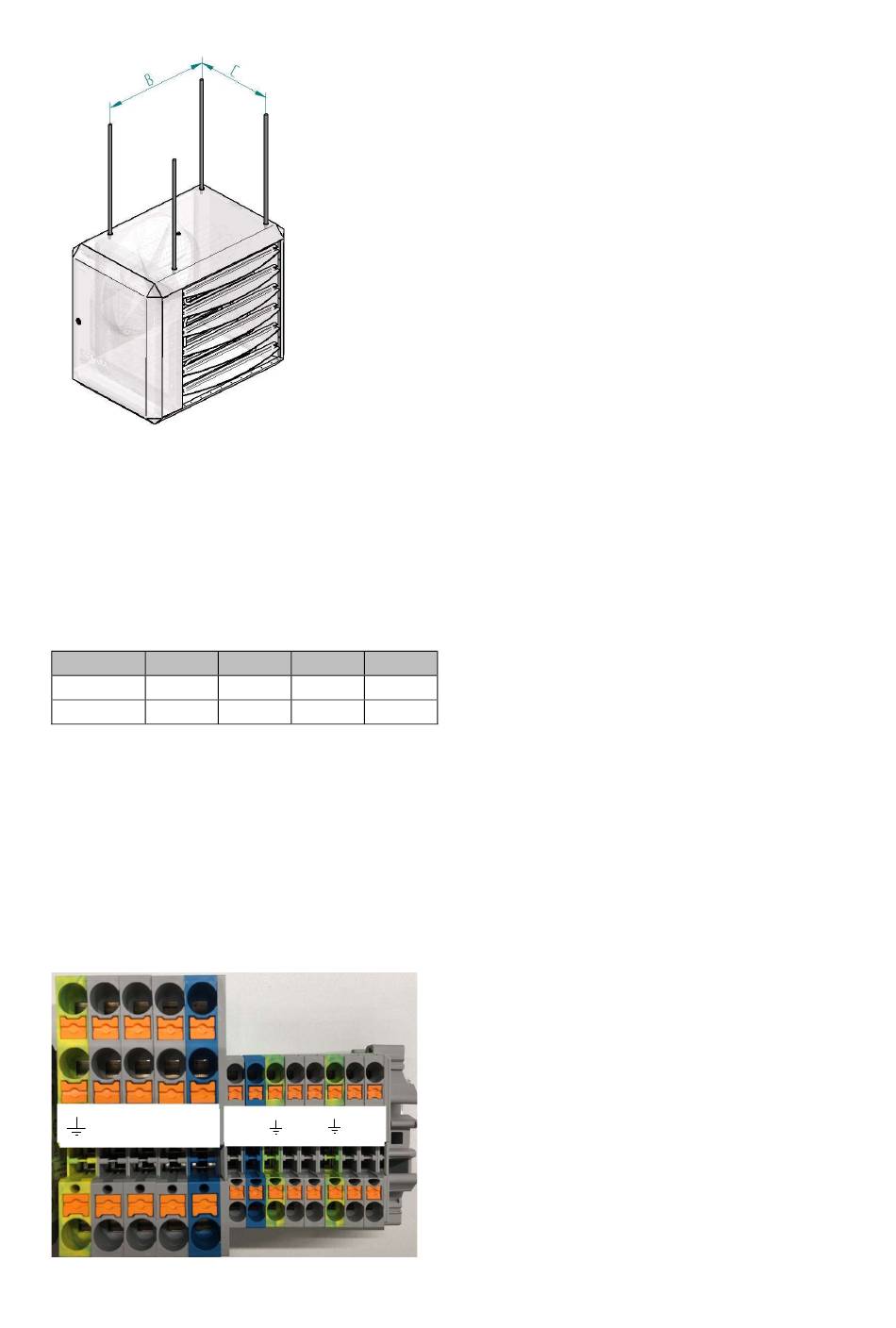

Figuur 5 – Ophanging met draadstangen M10
De luchtverwarmer is uitgerust met schroefdraad
aansluitingen om het toestel op te hangen (zie §3.2).
• Gebruik de ophangset welke geschikt is voor uw
luchtverwarmer. De ophangset wordt niet bij de
luchtverwarmer geleverd. Neem contact op met
uw leverancier.
A
EH 10-30
795
EH 40
845
4.3 Elektrische aansluiting
De elektrische installatie moet voldoen aan lokale en
nationale vereisten en aan de IEE-voorschriften.
4.3.1 Voedingsspanning
De luchtverwarmer heeft een geaarde voeding van 400
VAC + Neutraal + aarde nodig. Het besturingscircuit is
een tweedraads laagspanningsbuscommunicatie.
L1 L2 L3 N
INSTALLATIEHANDLEIDING LUCHTVERWARMER TYPE EH
B
C
380
280
745
490
380
795
11 12
4 5
6 7
4.3.2 Zekering
Eén zekering bevindt zich op de besturingsprint van de
luchtverwarmer (zie het elektrische schema in §9).
• Gebruik altijd een zekering van hetzelfde type
(5AT) wanneer u deze vervangt.
4.4 Ruimtethermostaat
Het toestel kan alleen worden aangesloten met een van
de volgende modulerende ruimtethermostaten:
• De MTS: een modulerende digitale thermostaat.
• De MTC: een modulerende digitale
klokthermostaat met optimalisatie functie.
• Interfacemodule; een speciaal ontworpen
interfacemodule voor gebouw beheer systemen.
Neem contact op met uw leverancier voor meer
informatie.
• AAN / UIT-thermostaat: een eenvoudige aan /
uit-thermostaat.
4.4.1 Installatie-eisen
Let bij het plaatsen van de thermostaat op de volgende
punten voor een goede werking van de installatie:
• Zorg ervoor dat er lucht rond de thermostaat kan
circuleren.
D
• Zorg ervoor dat de zon niet direct op de
thermostaat schijnt.
• Plaats de thermostaat niet op een koude muur.
• Plaats de thermostaat op een binnenwand zonder
tocht.
• Plaats de thermostaat nooit in de worp van het
toestel.
• Monteer de thermostaat nooit in de buurt van de
antennes van interne communicatienetwerken.
De straling hiervan kan de thermostaat
verstoren. Houd meerdere meters afstand.
In alle gevallen is de communicatie tussen de
luchtverwarmer en de thermostaat gebaseerd op een
tweedraads laagspanningsverbinding. (zie het elektrische
schema in §11). Volg deze instructies om storingen
van de installatie en schade aan de thermostaat of
luchtverwarmer te voorkomen:
• Gebruik een kabel met de volgende specificaties:
– Signaalkabel
– Afgeschermd en getwist.
– Minimale aderdoorsnede: 1 x 2 x Ø0,8 mm
– Maximale lengte: 200 m.
PAS OP! Houd
voedingskabels.
PAS OP! Sluit
op de aardeklem in de luchtverwarmer. Sluit het
andere uiteinde van het aardscherm van de kabel niet
aan.
de thermostaatkabel gescheiden van de
het aardscherm van de kabel alleen aan
.
2
6
