LET OP Een
kabel met een aderdoorsnede van minder
dan 0,8 mm zal resulteren in een slecht signaal.
LET OP Een
kabel die niet is afgeschermd en getwist, kan
leiden tot een verstoorde communicatie in een EMC-
onvriendelijke omgeving.
4.4.2 Installatie met een Modulerende
thermostaat
Om de luchtverwarmer te verbinden met een MTS- of
MTC-thermostaat, doet u het volgende:
1. Sluit de twee besturingsdraden aan op klemmen 4
en 5 (zie figuur 6 of het elektrische schema in
§9).
a. Stel de S1- en J14-schakelaars op de
besturingsprint als volgt in (figuur 10/11):
b. Stel S1 in op 1.
c. Stel J14 in op 1.
LET OP
De luchtverwarmer moet worden uitgeschakeld
wanneer de schakelaars worden ingesteld. Anders
hebben de instellingen geen effect.

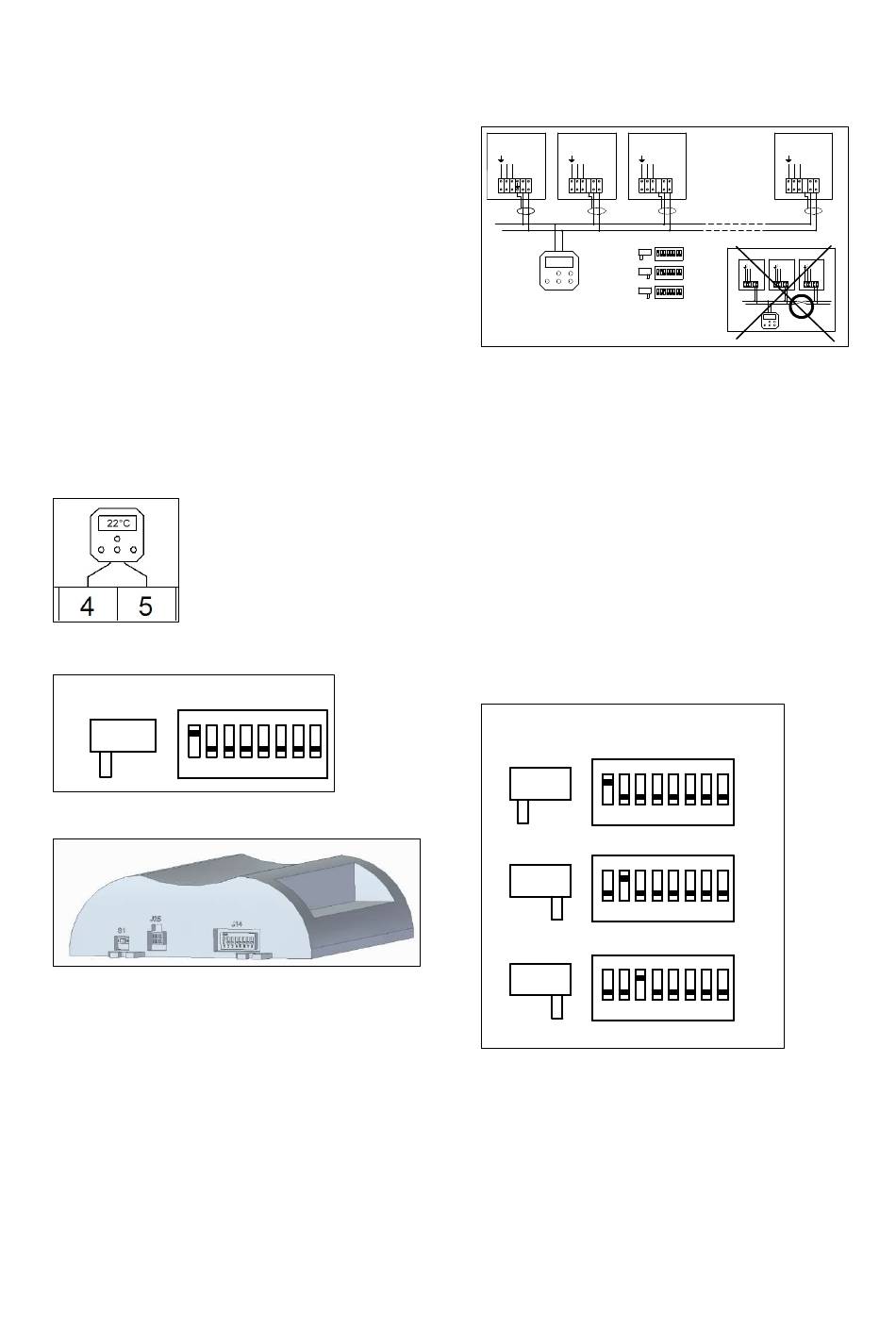

Figuur 6 – Modulerende thermostaat aansluiting
S1
ON
1
0
1 2 3 4 5 6 7 8
Figuur 7 – Posities van de S1- en J14-schakelaars
Figuur 8 – Locatie van de S1- en J14-schakelaars
4.4.3 Installatie van meerdere toestellen
op één regeleenheid
Een MTS- of MTC-kamerthermostaat, of interfacemodule
kan tot 8 toestellen regelen. Om de toestellen aan te
sluiten, doet u het volgende (figuur 9):
LET OP Deze
functionaliteit is niet van toepassing op
een AAN / UIT-thermostaat.
1.
Verbind de twee draden van de thermostaat
met de klemmen 4 en 5 van de eerste
luchtverwarmer.
INSTALLATIEHANDLEIDING LUCHTVERWARMER TYPE EH
J14
2.
Sluit de eerste luchtverwarmer aan op de
tweede luchtverwarmer.
3.
Herhaal dit voor elke volgende
luchtverwarmer.
2
1
L
L
N
N
N
PE
N
L
4
5
PE
N
L
4
5
PE
N
S1
1
0
22°C
1
0
1
0
Figuur 9 – Aansluiting van meerdere luchtverwarmers op
een modulerende kamerthermostaat
Elke luchtverwarmer heeft een uniek nummer nodig
dat wordt herkend door de kamerthermostaat. Dit
toestelnummer kan worden ingesteld met de J14-
schakelaar
op
de
luchtverwarmer:
1. Stel de S1- en J14-schakelaars op de besturing-
print als volgt in (figuur 13):
a. Zet de schakelaar S1 van de eerste
luchtverwarmer op 1.
b. Zet de S1-schakelaar van de andere
luchtverwarmers op 2.
c. Zet de J14-schakelaar van de eerste
luchtverwarmer op 1.
d. Zet de J14-schakelaar v
S1
J14
ON
1
0
1 2 3 4 5 6 7 8
ON
1
0
1 2 3 4 5 6 7 8
ON
1
0
1 2 3 4 5 6 7 8
Figuur 10 – Posities van de S1- en J14-schakelaars voor
de eerste drie luchtverwarmers in een systeem
LET OP Als de J14-schakelaar van meer dan één
luchtverwarmer op hetzelfde nummer is ingesteld, zal
het systeem niet werken.
LET OP De luchtverwarmer moet worden uitgeschakeld
wanneer de schakelaars
worden ingesteld. Anders
hebben de instellingen geen effect.
3
...8
L
N
L
L
4
5
PE
L
4
5
N
1
J14
ON
1 2 3 4 5 6 7 8
2
ON
1 2 3 4 5 6 7 8
3
4 5
4 5
4 5
ON
1 2 3 4 5 6 7 8
22°C
besturingsprint
van
elke
7
