2.3.2 Vermogen- en motoraansluiting - Bouwvorm B
De uitvoering van de klemmenstrook van bouwvorm B is dezelfde als deze van bouwvorm A (zie figuur 3). Al-
vorens de draden te verbinden op de klemstroken, laat je het klemtoegangspaneel naar beneden en bevestig
je de kabels aan de wartelplaat.
Zie figuren 3 en 4 en handel als hieronder beschreven:
1. Plaats een smalle schroevendraaier in slot A aan de kant van de omvormer en duw in de richting van de
pijl. Op hetzelfde opgeblik, druk met de vinger op clip B aan de andere kant van het toegangspaneel en
druk in de richting van de pijl;
Hierdoor zal het toegangspaneel loskomen, en naar achter openscharnieren;
2. Verplaats de wartelplaat door te drukken op de clips C en D in de richting van de pijlen;
3. Maak elke kabel in het juiste gat vast in de wartelplaat. Gebruik eventueel passende metalen EMC
wartels. Wees zeker dat de draden lang genoeg zijn om de klemblokken te bereiken;
4. Alvorens de wartelplaat te monteren, voorzie de stuurdraden (als nodig) door gat 1 en de voedings- en
motorkabel door gat 2. HET IS HEEL BELANGRIJK DAT DE MOTOR- EN STUURKABELS APART
WORDEN GEHOUDEN;
5. Monteer de wartelplaat. Verzeker u ervan dat de clips op hun plaats zitten;
6. Verbind de draden in de klemblokken als getoond in figuur 3. (zie sectie 2.3.4 voor informatie over het
verbinden van stuurdraden);
7. Sluit het klemmendeksel.
A & B: Clips klemmendeksel
C & D: Clips wartelplaat
E: Stuurkabeldoorvoer (16.2 mm diameter; aanvaardt kabels tot 10 mm diameter)
F: Voedingskabeldoorvoer (22.8 mm diameter; aanvaardt kabels tot 14.5 mm diameter)
G: Motorkabeldoorvoer (22.8 mm diameter; aanvaardt kabels tot 14.5 mm diameter)
1: Doorvoer voor stuurdraden
2: Doorvoer voor voedingskabel en motorkabels

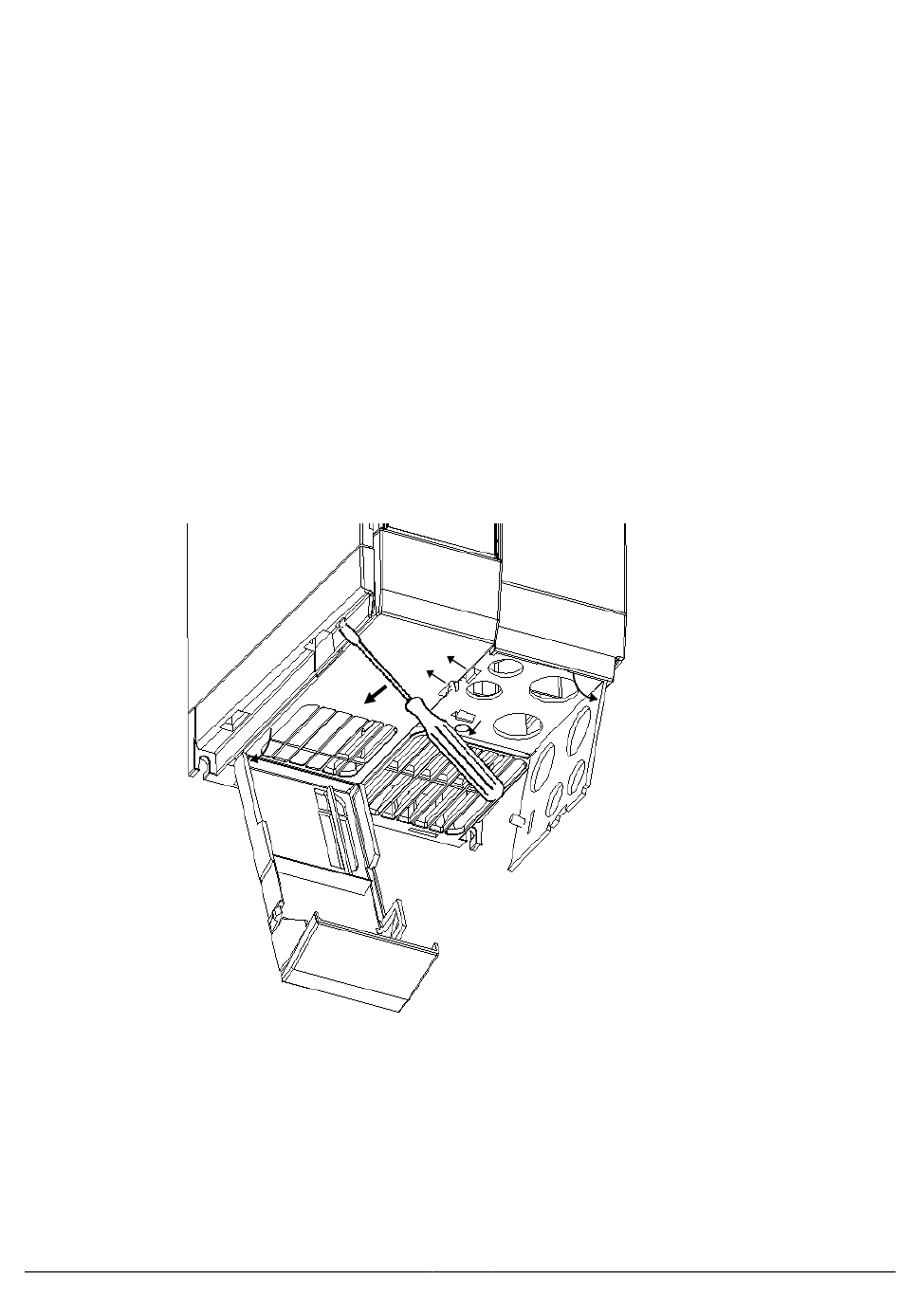

Figuur 4: Vermogenaansluitingen Toegangsdiagram - Bouwvorm B
B
E
F
C
D
G
10
2. INSTALLATIE
