2. INSTALLATIE
2.3.5 Overbelastingsbeveiliging van de Motor
Bij een toerental lager dan de nominale snelheid, wordt het zelfkoelend effect van de motor gereduceerd. Dit
heeft als gevolg dat de meeste motoren gederate dienen te worden bij een continue werking op lage fre-
quenties. Om zeker te zijn dat motoren beveiligd zijn tegen overhitting onder deze omstandigheden, is het ten
zeerste aan te raden een PTC temperatuurvoeler in de motor te plaatsen en aan te sluiten aan de klemmen
(zie figuur 7) aan de omvormer.
Nota: Om deze functie te activeren, stel parameter P051, P052 of P053 =19.
8
MOTOR
PTC
7
1k Ω
9

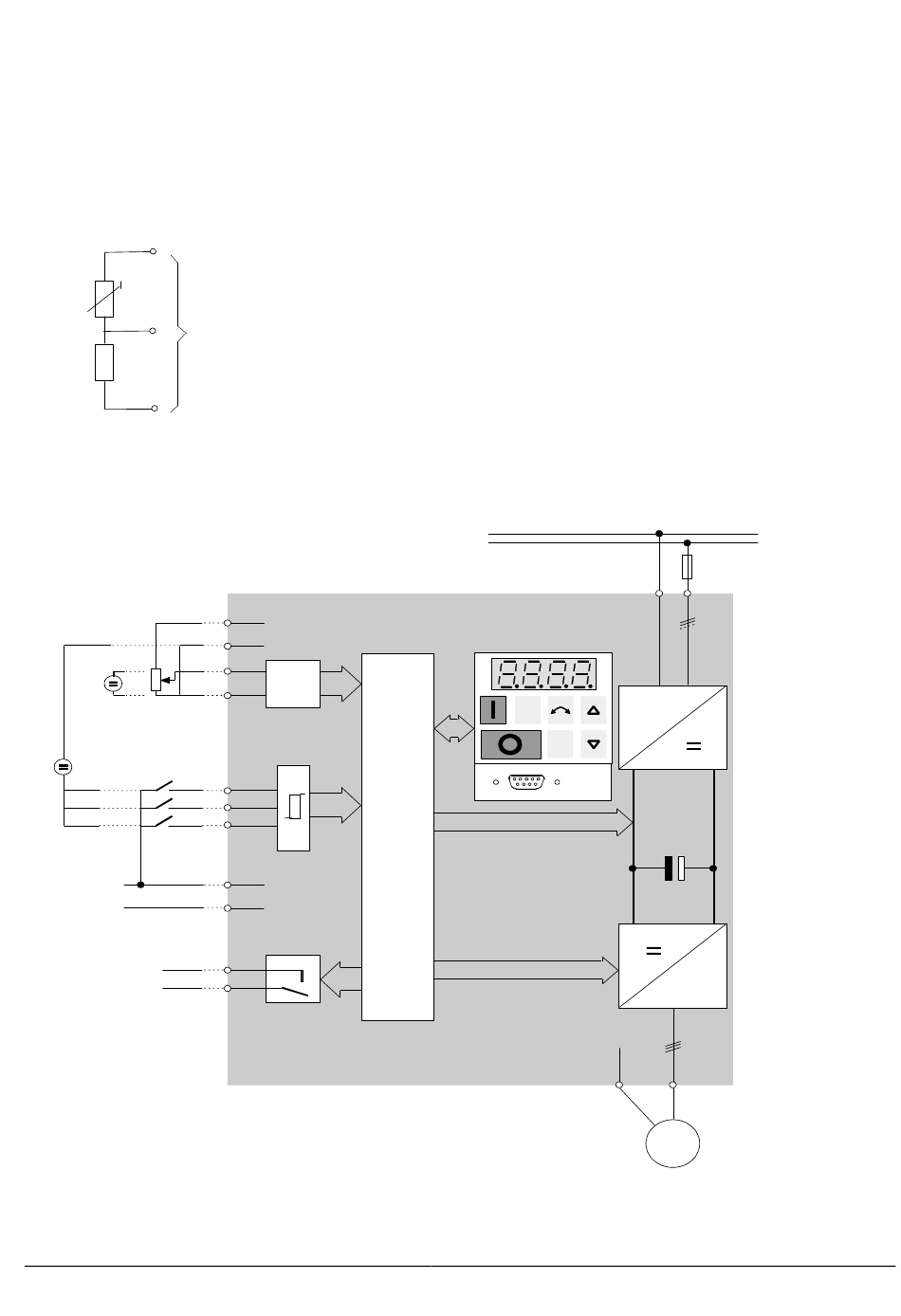

Figuur 7: Motoroverbelasting met PTC-Verbinding
2.3.6 Blokdiagram
³ 4.7 k Ω
V: 0 - 10 V
OR
2 - 10 V
AIN+
–
24 V
+
DIN1
DIN2
DIN3
OR
Voeding voor
sensor of andere
belasting
RL1B
RL1
RL1C
Figuur 8: Blokdiagram
© Siemens plc 1997
Omvormer stuur-
klemmen
+10V
1
0V
2
3
AD
AIN-
4
5
6
7
+15V
8
0V
9
10
11
PE
1/3 AC 230 V
3 AC 380 - 500 V
Jog
P
CPU
13
SI
L/L1, N/L2
PE
or
L/L1, N/L2, L3
~
RS485
~
3
PE
U, V, W
M
Nederlands
G85139-H1750-U049-A2
12/02/98
