De buis die zich aan het apparaat bevindt, mag niet op
de bodem steunen, maar moet kunnen verschuiven.
ATTENTIE
Een voldoende wegsijpeling van het naar de
bodem afgevoerde condensaat moet gegaran-
deerd zijn!
Naar binnen:
De condensleiding (toebehoren wanddoorvoer)
door de wanddoorvoer (toebehoren) steken (glij-
middel gebruiken) en met het bijgeleverde kunst-
stof bochtstuk op de condensaatmof aansluiten.
Zie "Montagehandleiding wanddoorvoer".
AANWIJZING
Als de condensaatleiding niet naar binnen
wordt gelegd, moeten de openingen in de
wanddoorvoer voor en achter met de bijgele-
verde stoppen worden afgesloten.
Aansluiting op het verwarmingscir-
cuit
Spoel het verwarmingscircuit goed door, alvorens
het apparaat erop aan te sluiten.
AANWIJZING
Vuildeeltjes en afzettingen in het verwarmings-
circuit kunnen storingen veroorzaken.
Voorzie de verwarmingswateruitgang (aanvoer)
en verwarmingswaterinlaat (retour) aan warmte-
pompzijde van afsluiters.
ATTENTIE
Het apparaat in het verwarmingscircuit in over-
eenstemming met het hydraulische schema in-
tegreren, afhankelijk van het apparaattype.
Documentatie 'Hydraulische integratie'.
AANWIJZING
Controleer of de doorsnede en lengte van de
leidingen van het verwarmingscircuit (inclu-
sief aardleidingen tussen warmtepomp en ge-
bouw) voldoende gedimensioneerd zijn.
Technische wijzigingen voorbehouden | 83053500lNL – Vertaling van de originele gebruikershandleiding | ait-deutschland GmbH

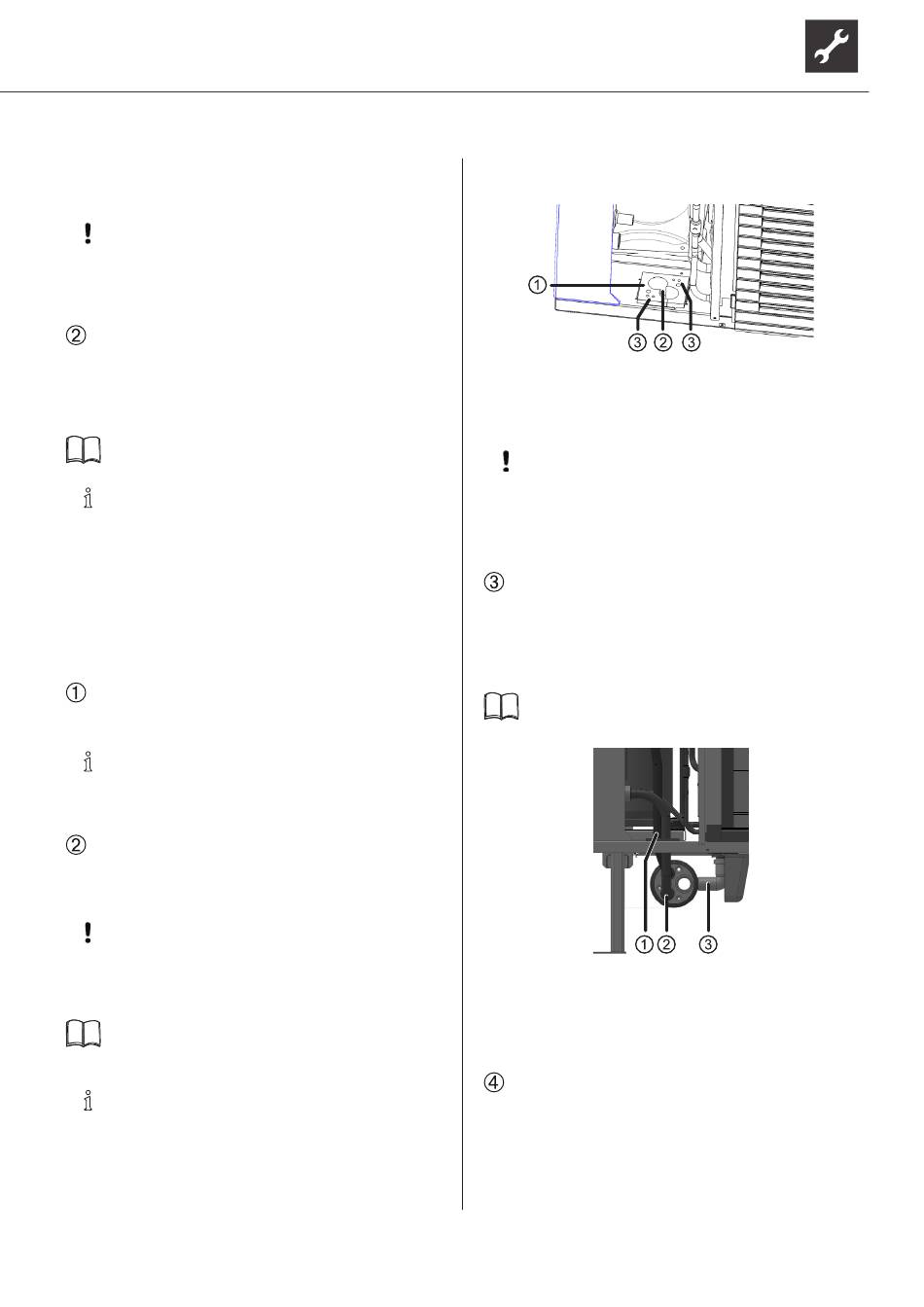

Steek de bijgeleverde afdichtingsplaat in de uitsparing
in de bodem van de kast:
1 Afdichtingsplaat
2 Doorvoeren verwarmingswater
3 Doorvoeren elektrische kabels
ATTENTIE
Beveilig bij de werkzaamheden de aansluitin-
gen aan het apparaat altijd tegen verwringen,
om de aansluitingen binnen in het apparaat te-
gen beschadiging te beschermen.
De aansluiting op de vaste leidingen van het ver-
warmingscircuit met behulp van trillingsontkoppe-
lingen (roesvrijstalen ribbelbuizen, toebehoren)
uitvoeren. Deze moeten worden geïnstalleerd om
overdracht van resonantie op de vaste leidingen
tegen te gaan.
Zie "Trillingsontkoppeling".
1 Aansluiting verwarmingswateruitgang
(aanvoer)
2 Aansluiting verwarmingswateringang
(retour)
3 Condenswaterleiding
Trillingsontkoppeling (toebehoren of leveringsom-
vang wanddoorvoer):
De roestvrijstalen ribbelbuizen door de afdichting
in de bodem van de kast steken en aan de beide
buizen in de wanddoorvoer vastschroeven.
Eerst aanvoer monteren, dan retour.
