Aansluiting condensaatleiding
binnen
1
F
E
Legende: 819400-2
D
Technische Änerungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des
Gebäudes.

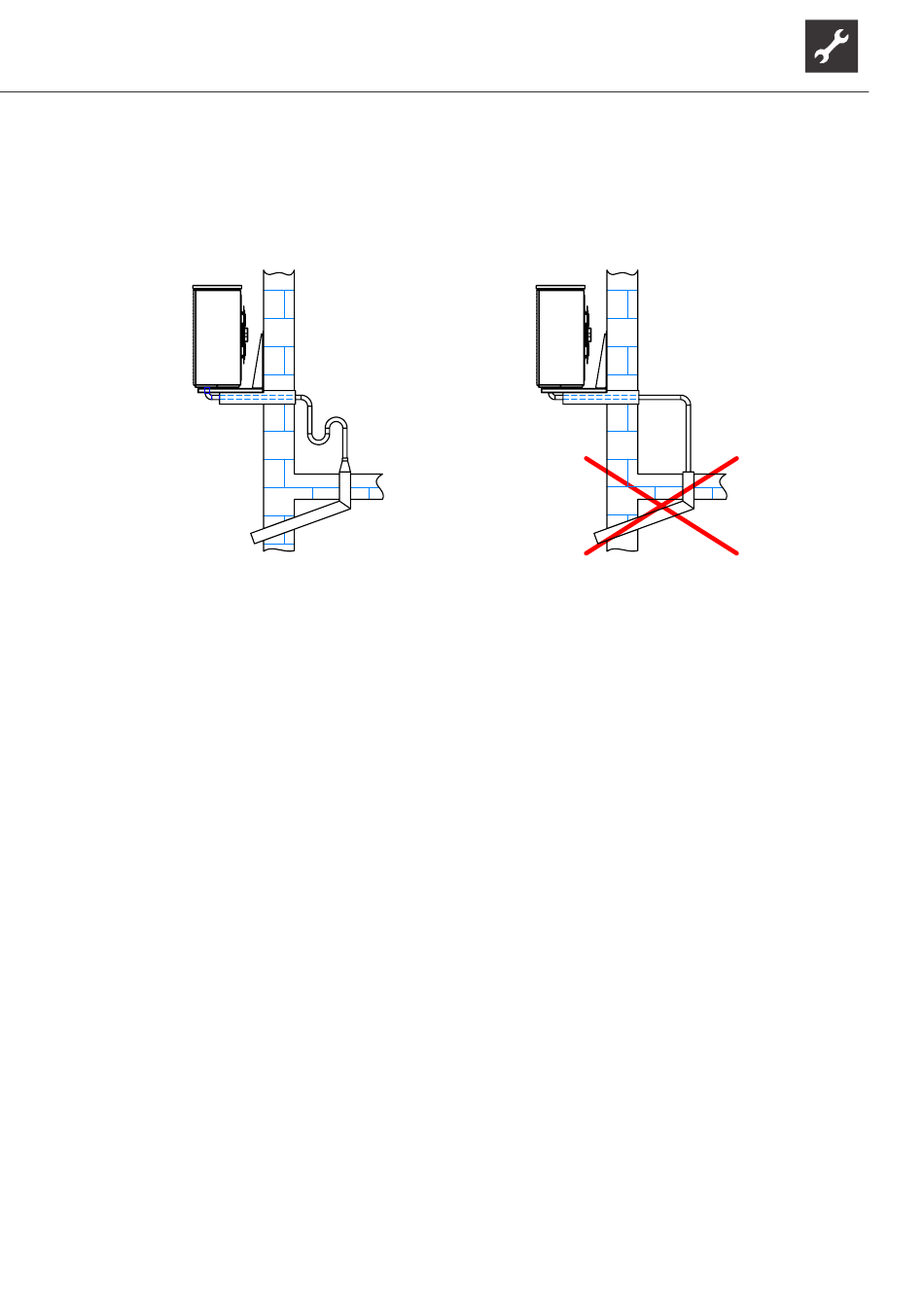

Wichtig: Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon
eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a).
An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen
Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation
muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
C
In allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
Legenda: 819400-2
Opstellingsaanwijzingen voor aansluiting van de consensaatleiding binnen het gebouw
B
Belangrijk:
A
Technische wijzigingen voorbehouden | 83053500lNL – Vertaling van de originele gebruikershandleiding | ait-deutschland GmbH
2
2a
Bij de aansluiting van de condensaatleiding binnen een gebouw moet een sifon worden
ingebouwd, die gasdicht met de afvoerbuis afsluit (zie afbeelding 2a).
Op de condensaatafvoerleiding van de warmtepomp mogen geen aanvullende afvoerlei-
dingen worden aangesloten. De afvoerleiding naar de riolering moet vrij zijn. D.w.z. dat
na de aansluitleiding van de warmtepomp geen terugslagklep of sifon mag worden inge-
bouwd.
In alle gevallen (afbeelding 2a) moet gegarandeerd zijn dat het condenswater vorstvrij
wordt afgevoerd.
LWD 50A(RX) – LWD 70A(RX)
3
2b
LWD 90A
4
41
