Dell Latitude 7424 Rugged Extreme Onderhoudshandleiding pagina 126
Inhoudsopgave

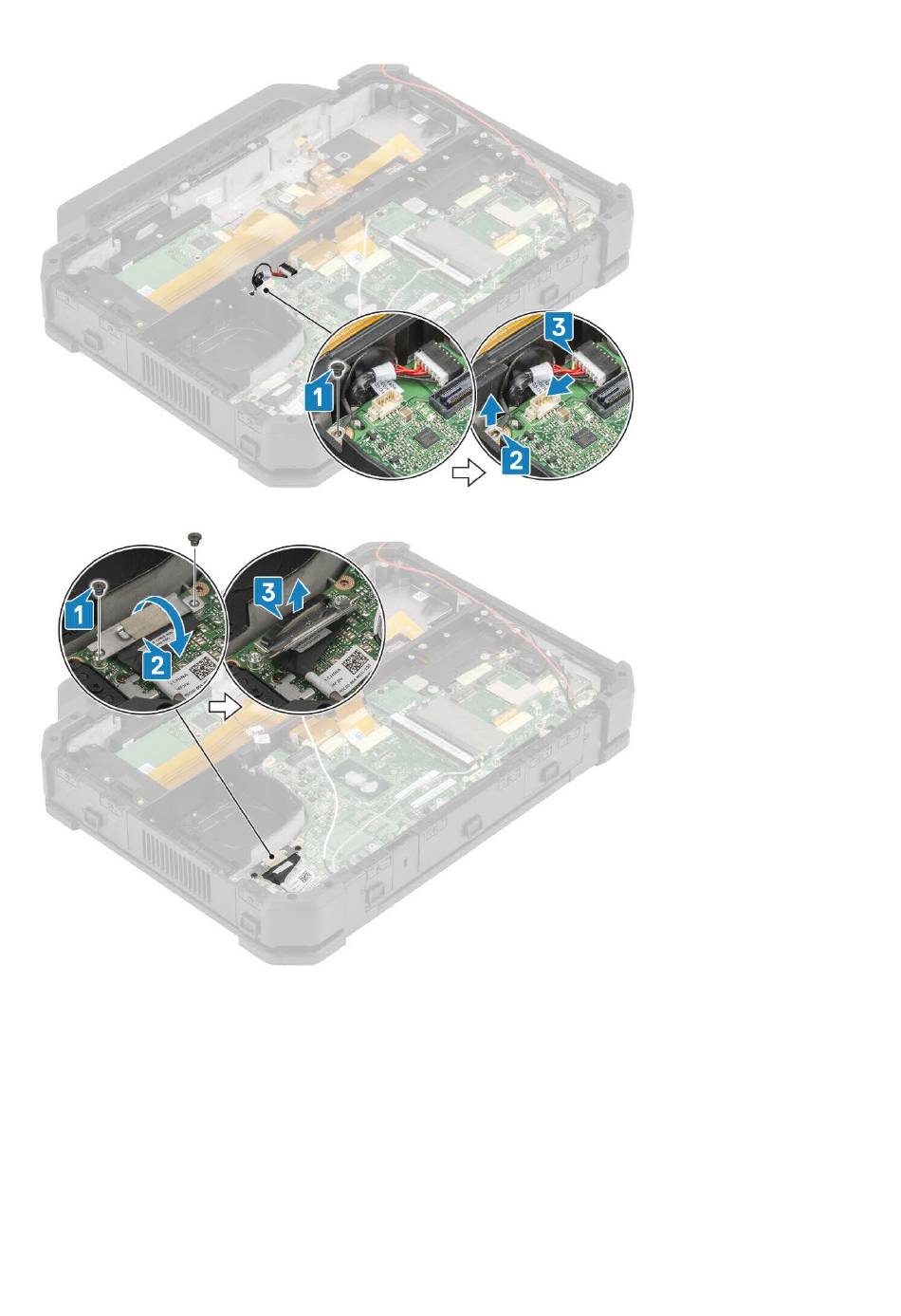

9. Verwijder de twee 'M2*3'-schroeven [1] op de EDP-beugel en verwijder de EDP-beugel [2] om de EDP-kabel [3] los te koppelen.
10. Verwijder de tape [1] en koppel de FPC-connector van de achterste I/O-kaart [2] los van de systeemkaart.
11. Verwijder de tape [3] en koppel de kabel van het batterijledlampje los [4].
12. Verwijder de tape [5] en koppel de FPC-connector van de dockingkaart [6] los van de systeemkaart.
126
Onderdelen verwijderen en plaatsen
