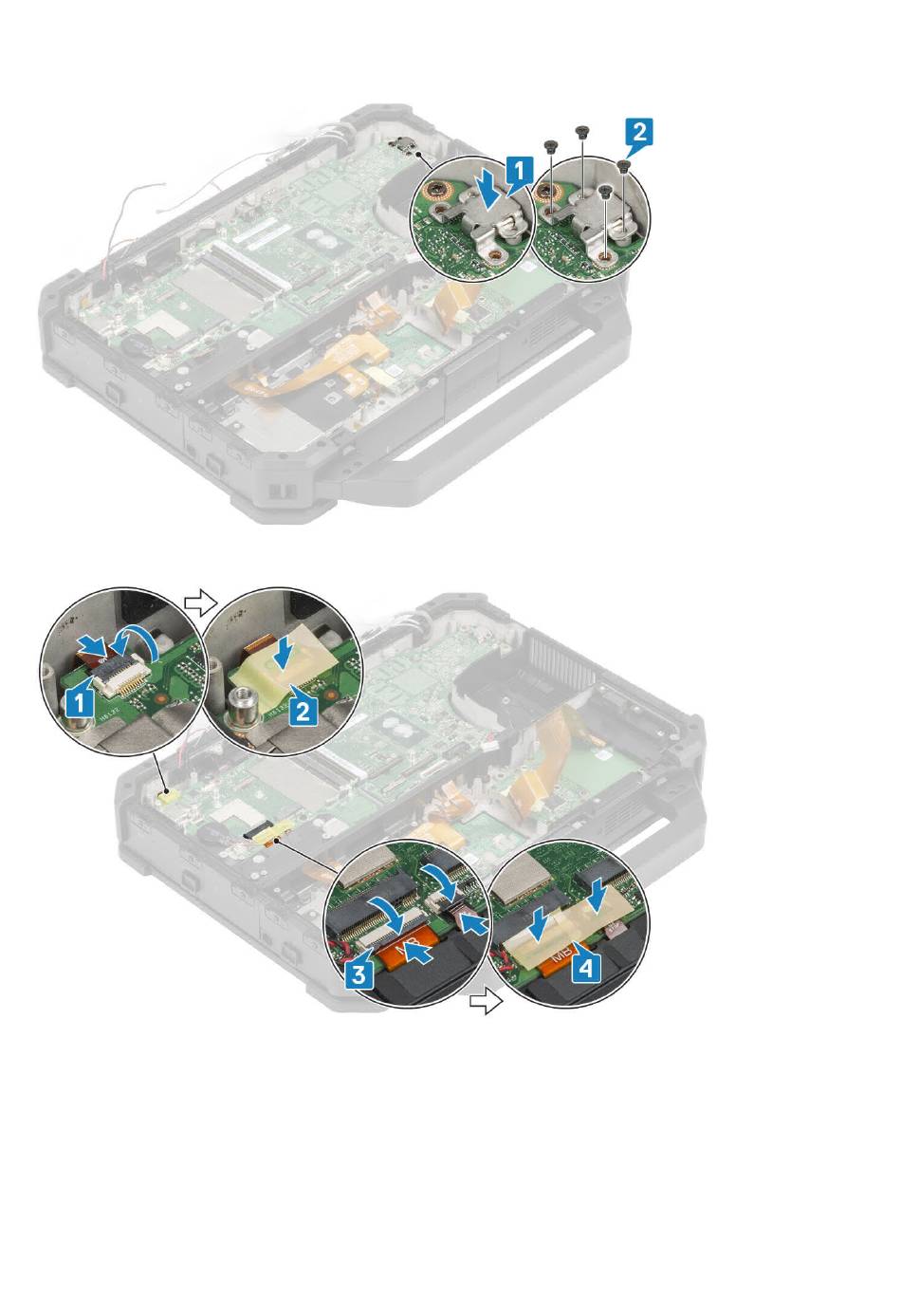

Plaats de USB-Type-C-beugel [1] en bevestig deze met twee 'M2.5*5'-schroeven en twee 'M1.6*3.0'-schroeven op de systeemkaart
[2].
3. Sluit de kabel van de aan-/uitknop [1] aan op de systeemkaart en bevestig deze met een stukje tape [2].
4. Sluit de kabel van de USH-kaart en touchpad [3] aan op de systeemkaart en bevestig deze met een stukje tape [4].
5. Steek de FPC-kabel van de linker I/O-kaart door de wall bridge [1] en sluit deze aan op het moederbord [2] met een stuk tape [3].
6. Trek de tape [4] van de FPC van de Express-kaart af en sluit deze aan op de systeemkaart [5].
7. Plak de tape terug op de connector op de systeemkaart [6] en bevestig deze met extra tape [7].
130
Onderdelen verwijderen en plaatsen
