BIJLAGE NR. 1.
AFSTELLING VAN HET WIEL VAN DE ROTERENDE WARMTEWISSELAAR
In de RHP 80 en grotere kasten wordt een roterende warmtewisselaar met grote diameter gebruikt. Aangezien de lucht-
stroom tijdens de werking het rotorwiel, door zijn afmetingen, voortdurend naar één kant duwt, kan het uiteindelijk vervor-
men, waardoor de dichtingsborstels van de rotor en de aslagers sneller verslijten of na verloop van tijd zelfs zullen kunnen
vastlopen. Om dit te voorkomen moet de stand van de draaischijf ten opzichte van de behuizing van de sectie gecontro-
leerd worden en indien nodig bijgesteld voordat alle secties van de LBK aangesloten worden. Dit is vooral belangrijk als de
montagevoet niet volledig waterpas is en de delen van de kast niet perfect waterpas gesteld kunnen worden met behulp
van stelvoeten (zie hoofdstuk "Vereisten voor de montageplaats, installatievoet"). Het verdient ook aanbeveling de stand
van de draaischijf periodiek te controleren, ten minste eenmaal per jaar.
1
A.
B.

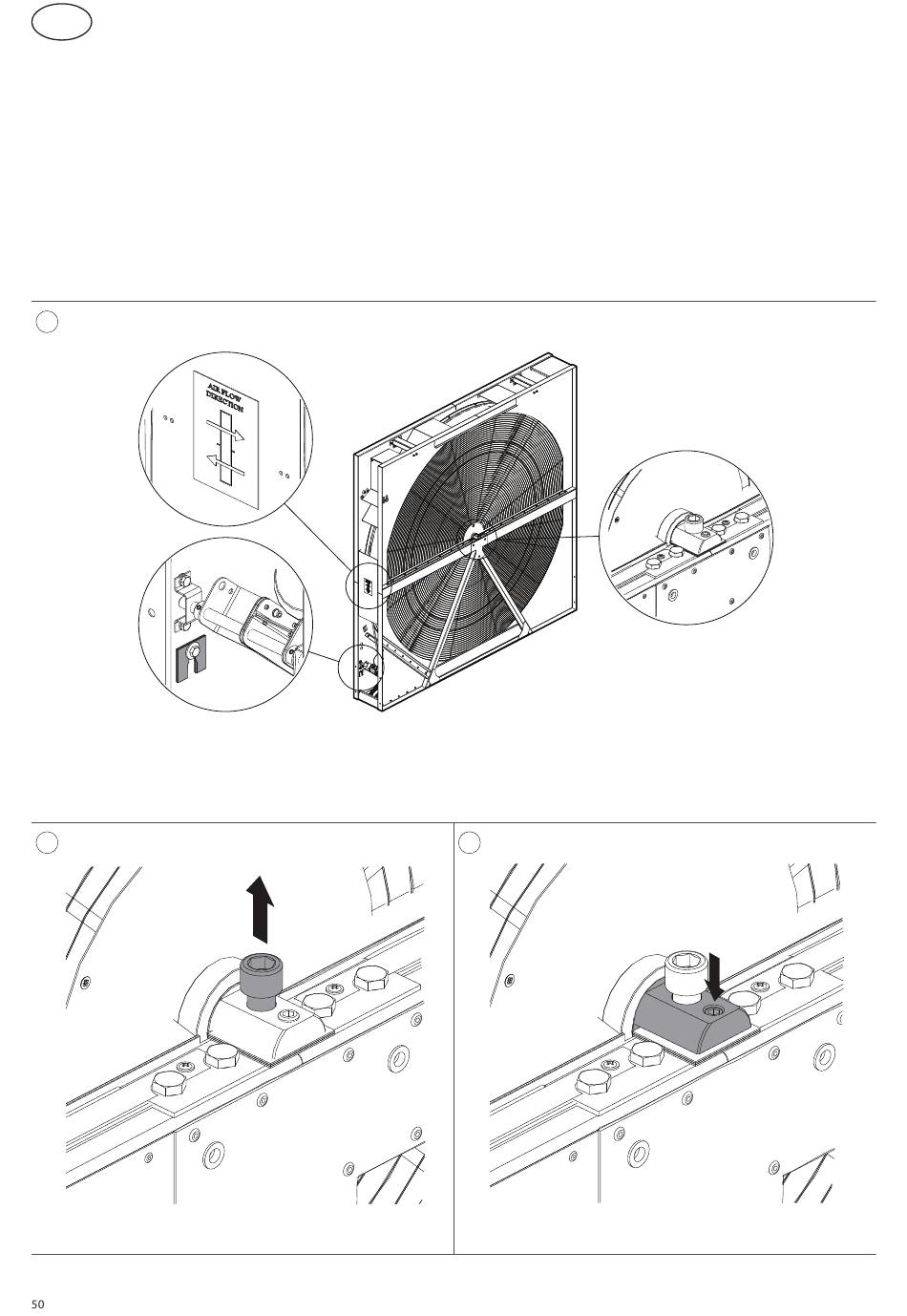

Op de behuizing van de roterende warmtewisselaar bevindt zich een sticker A die de richting van de luchtstromen in de kast aangeeft.
Deze wordt gebruikt om de kantelrichting van de draaischijf te bepalen (zie stap 5). Het regelingspunt C voor de wielkanteling kan
bereikt worden vanaf de zijkant of vanaf een aangrenzende sectie (indien de secties met elkaar verbonden zijn). In het rotorgedeelte
vindt u ook extra afstelplaten B, die gebruikt kunnen worden als de in de fabriek gemonteerde afstelplaten niet voldoende zijn om de
juiste hellingshoek te bereiken.
2
Draai de bevestigingsschroef los. Schroef het ongeveer 5 mm van
de as af.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
C.
3
Draai de stelschroef erin. Hierdoor kantelt de wielas en komen de
afstelplaten vrij.
RHP PRO_23-03
