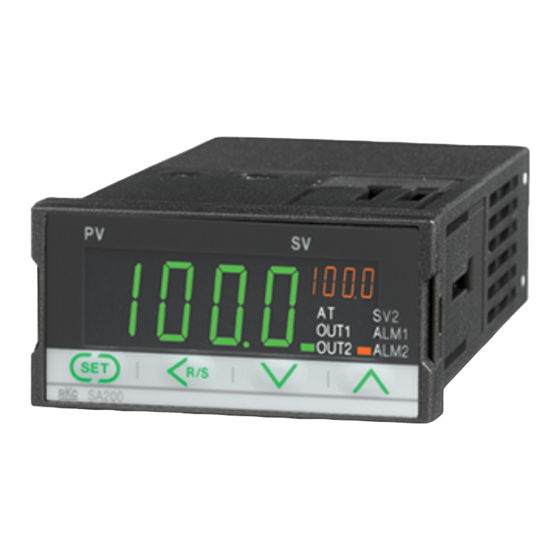

SA200
Handleiding
Deze Nederlandstalige handleiding is uitsluitend en alleen bedoeld om de gebruiker
van het instrument bekend te maken met de bediening ervan. Om deze reden zult U in
deze handleiding geen aansluitgegevens aantreffen, alsmede installatie en
veiligheidsvoorschriften. Hiervoor verwijzen wij U dan ook naar de bij het instrument
geleverde Engelse handleidingen. Alvorens de instrumenten van de SA200-series aan
te sluiten en/of te installeren verzoeken wij U dan ook dringend deze installatie- en
veiligheids-voorschriften door te lezen ter voorkoming van beschadiging van het
instrument enerzijds en ter voorkoming van eventuele elektrische schokken
anderzijds.
Alvorens we over gaan tot de bediening willen we graag nog even controleren of de regelaar daadwerkelijk die
hardwarematige opties "aan boord" heeft die U nodig acht, waarvoor we de bestelcode van de regelaar moeten
controleren. Deze treft U aan op het doosje waar de regelaar in verpakt zit, alsook binnenin de regelaar en op de
behuizing. Wij raden U in eerste instantie aan, de bestelcode op het doosje of behuizing te raadplegen. Bij eventueel
openmaken van de regelaar dient U erop te letten, geen interne delen van de regelaar aan te raken, daar deze beschadigd
kunnen raken.
Bestelcodes.
SA200
( ) ( )( )( ) - ( ) ( )-( ) * ( ) ( ) - ( ) ( ) / ( )/( ) /Y
1
2
(1)
Regelaktie
F
: PID met autoune (verwarmings-aktie)
D
: PID met autotune (koelings-aktie)
W : PID heat/cool met autotune (water koeling)
A
: PID heat/cool met autotune (lucht koeling)
(2)
( ) : zie ingang en bereik tabel uit de catalogus
(3)
Eerste regeluitgang
M : relais uitgang
V
: spannings puls uitgang (SSR)
(4)
Tweede regeluitgang
N
: geen uitgang als regelaktie F of D is
M : relais uitgang
V
: spannings puls uitgang (SSR)
(5)
Voedingsspanning
3
: 24V dc/ac
4
: 100-240V ac
(6)
1e Alarm uitgang
N
: geen alarm
( ) : zie alarmcode tabel in de catalogus
(7)
2e Alarm uitgang
N
: geen alarm
( ) : zie alarmcode tabel in de catalogus
3
4
5
6
7
8
48 x 24 x 100 mm maat (bxhxd)
9
10 11
(8)
(9)
(10)
(11)
Communicatie en kontaktingang optie
N:
geen optie
5 :
Communicatie met PC RS-485
6:
Communicatie met PC RS-485(Modbus)
D:
Kontakt ingang (run/stop of step functie)
Waterproof en stofdicht
N :
Niet aanwezig
1 :
waterproof en stofdicht
Behuizing kleur
A :
Zwart
N :
Wit
Uitgangs specificatie code
geen code is standaard uitgang
Zie verder catalogus
Pagina 1 van 8
