Gereedschappen voor persschroef
T10 binnenzeskantsleutel/-bit
T15 binnenzeskantsleutel/-bit
T20 binnenzeskantsleutel/-bit

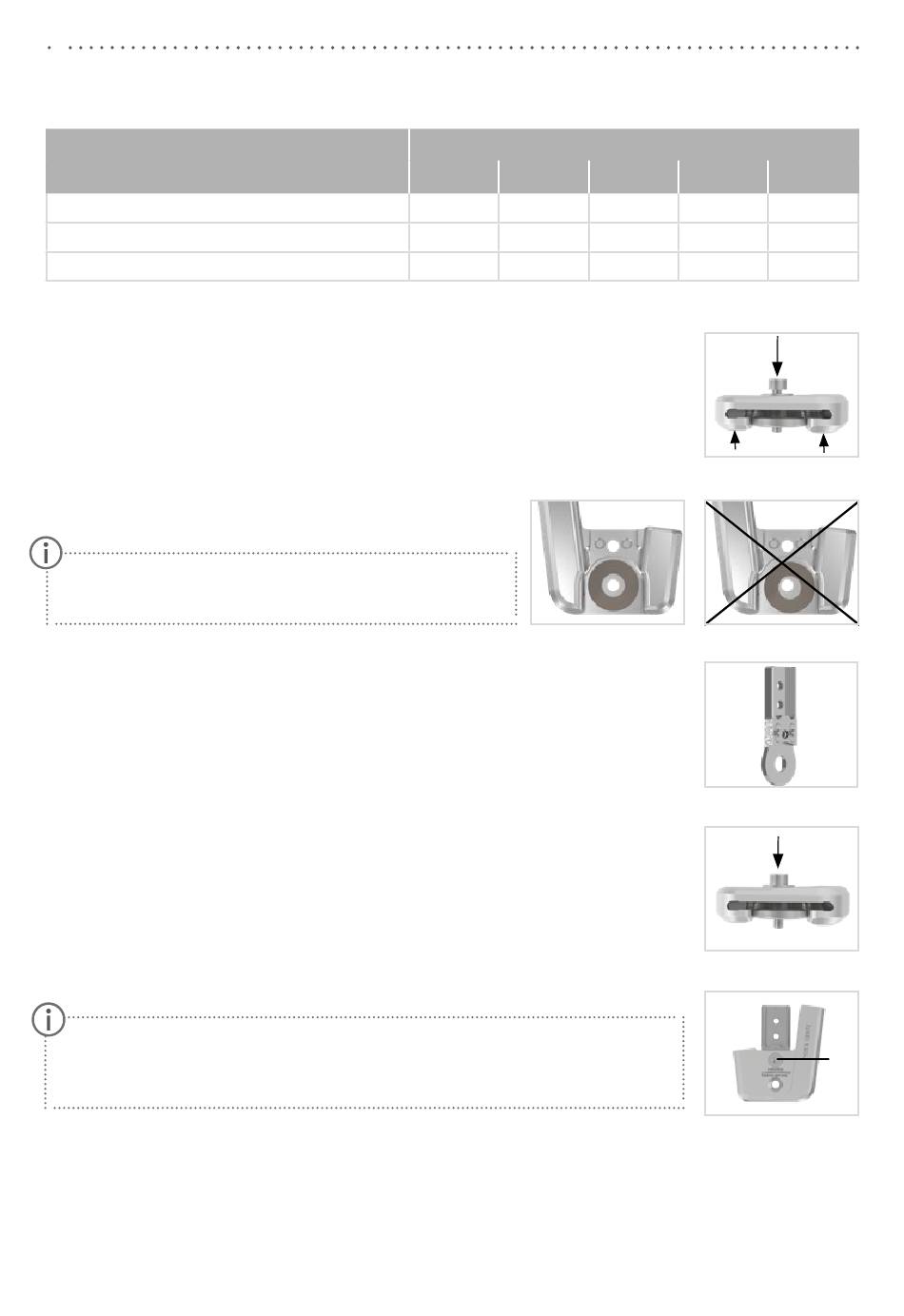

8. Demontage en montage van het systeemgewricht
Het systeemgewricht wordt gemonteerd geleverd. Alle functies worden in de fabriek
gecontroleerd. Voor de inbouw in de orthese en voor voorkomende onderhoudswerk-
zaamheden moet u het systeemgewricht demonteren. Om een optimale werking te
garanderen, dient u goed nota te nemen van de onderstaande montagevolgorde. Borg
daarbij alle schroeven met het in hoofdstuk 8.9 aangegeven draaimoment. De montage
wordt hierna aan de hand van het voorbeeld van het systee-
menkelgewricht NEURO VARIO-SWING beschreven.
Gebruik voor het invetten van de systeemcomponenten
uitsluitend het orthesegewrichtsvet van FIOR & GENTZ.
8.1 Demontage van de dekplaat
1 Draai de twee verzonken schroeven eruit.
2 Leg de onderlegring op de dekplaat en draai de persschroef in de schroefdraad van
de eerste schroef (S1). De persschroef mag er niet helemaal worden ingedraaid
(afb. 5).
3 Schuif het bovenste deel van het gewricht en de dekplaat uit elkaar door er zoals
afgebeeld kracht op uit te oefenen (pijlen in afb. 5). Dit kan met behulp van een
bankschroef of door gecontroleerde slagen, bijv. met een zachte hamer, worden
bereikt.
4 Verwijder de persschroef en onderlegring weer.
8.2 Montage van de dekplaat
Let erop dat de glijschijf bij de montage niet wordt beschadigd. Door
klemmende glijschijfdeeltjes kan zijdelingse speling in het systeemgewricht
ontstaan.
1 Maak de schroefdraad van de splitpenbout en van het bovenste deel van het
gewricht evenals de boorgaten van de dekplaat vóór de montage schoon met LOC-
TITE® 7063 snelreiniger. Laat de schroefdraad 10 minuten aan de lucht drogen.
2 Spuit de eerste glijschijf aan een kant met lijmspray in en plak deze in de dekplaat (afb. 6).
3 Vet de andere kant licht met orthesegewrichtsvet in.
Systeembreedte
10 mm
12 mm
x
-
-
x
-
-
14 mm
16 mm
-
-
-
-
x
x
Afb. 6
20 mm
-
-
x
Afb. 5
Afb. 7
Afb. 8
Afb. 9
S1
Afb. 10
11
