4 Vet de contactvlakken aan de zijkant van het bovenste deel van het gewricht tot
aan de dekplaat met orthesegewrichtsvet in (afb. 8).
5 Monteer de dekplaat door deze met de persschroef en de onderlegring aan te
persen (afb. 9).
6 Verwijder de persschroef en onderlegring weer.
7 Draai de eerste verzonken schroef (S1) erin (afb. 10).
8 Verzeker u ervan dat tussen dekplaat en bovenste deel van het gewricht geen
spleet meer aanwezig is (afb. 11).
8.3 Montage van de systeemvoetbeugel
1 Vet de glijvlakken van de splitpenbout en de
contactvlakken van de systeemvoetbeugel tussen
systeemvoetbeugel en veereenheden met orthesege-
wrichtsvet in.
2 Vet de tweede glijschijf licht aan beide kanten in en
plaats deze op de systeemvoetbeugel, zodat zich aan
elke kant een glijschijf bevindt (afb. 12).
3 Schuif de systeemvoetbeugel van onderaf tussen
dekplaat en bovenste deel van het gewricht. Let erop dat de glijschijf in de
juiste positie blijft zitten.
4 Plaats de splitpenbout in de daarvoor bestemde verlaging op het bovenste
deel van het gewricht. De splitpenbout moet helemaal in de verlaging zitten
(afb. 13).
5 Draai de tweede verzonken schroef (asschroef, S2) erin (afb. 15).
8.4 Controleren of alles licht loopt
Draai de schroeven van de dekplaat met het juiste draaimoment vast
(zie hoofdstuk 8.9). Controleer of het systeemgewricht licht loopt.
Vervang bij zijdelingse speling een glijschijf door de eerstvolgend dik-
kere of als het geheel niet licht loopt (het klemt) door de eerstvolgend
dunnere glijschijf.
8.5 Montage van de veereenheid NEURO
CLASSIC-SWING, NEURO SWING-CLASSIC,
NEURO VARIO-SWING, NEURO SWING
Voor systeemenkelgewrichten zonder veereenheid slaat u deze stappen
over en gaat u door met de montage bij hoofdstuk 8.7. De montage
van de veereenheden voor het systeemenkelgewricht NEURO SWING 2
wordt apart beschreven.
1 Steek de schroefeenheid op de veereenheid (afb. 16).
2 Schroef deze bouwgroep in het veerkanaal (afb. 17). De O-ring mag hierbij niet meer zichtbaar zijn. Wan-
neer het systeemgewricht twee veereenheden heeft, schroeft u als eerste de bouwgroep voor de dorsaalex-
tensie zo ver in het voorste veerkanaal totdat de gewenste opbouw van de orthese is gerealiseerd. Schroef
vervolgens de veereenheid voor de plantairflexie zo ver in het achterste veerkanaal, totdat zij de systeem-
voetbeugel raakt. Span de veereenheden niet voor.
12

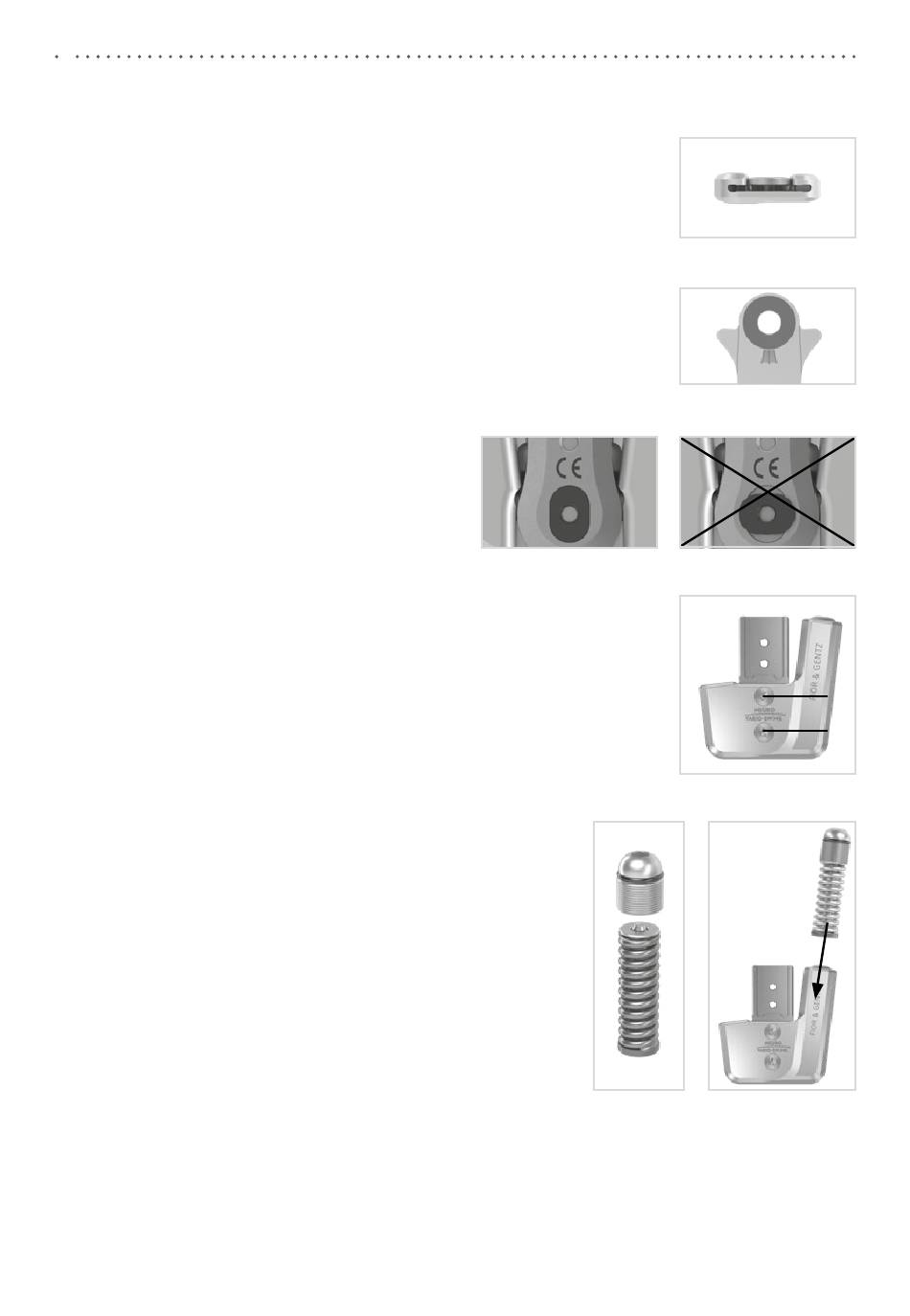

Afb. 13
Afb. 16
Afb. 11
Afb. 12
Afb. 14
S1
S2
Afb. 15
Afb. 17
