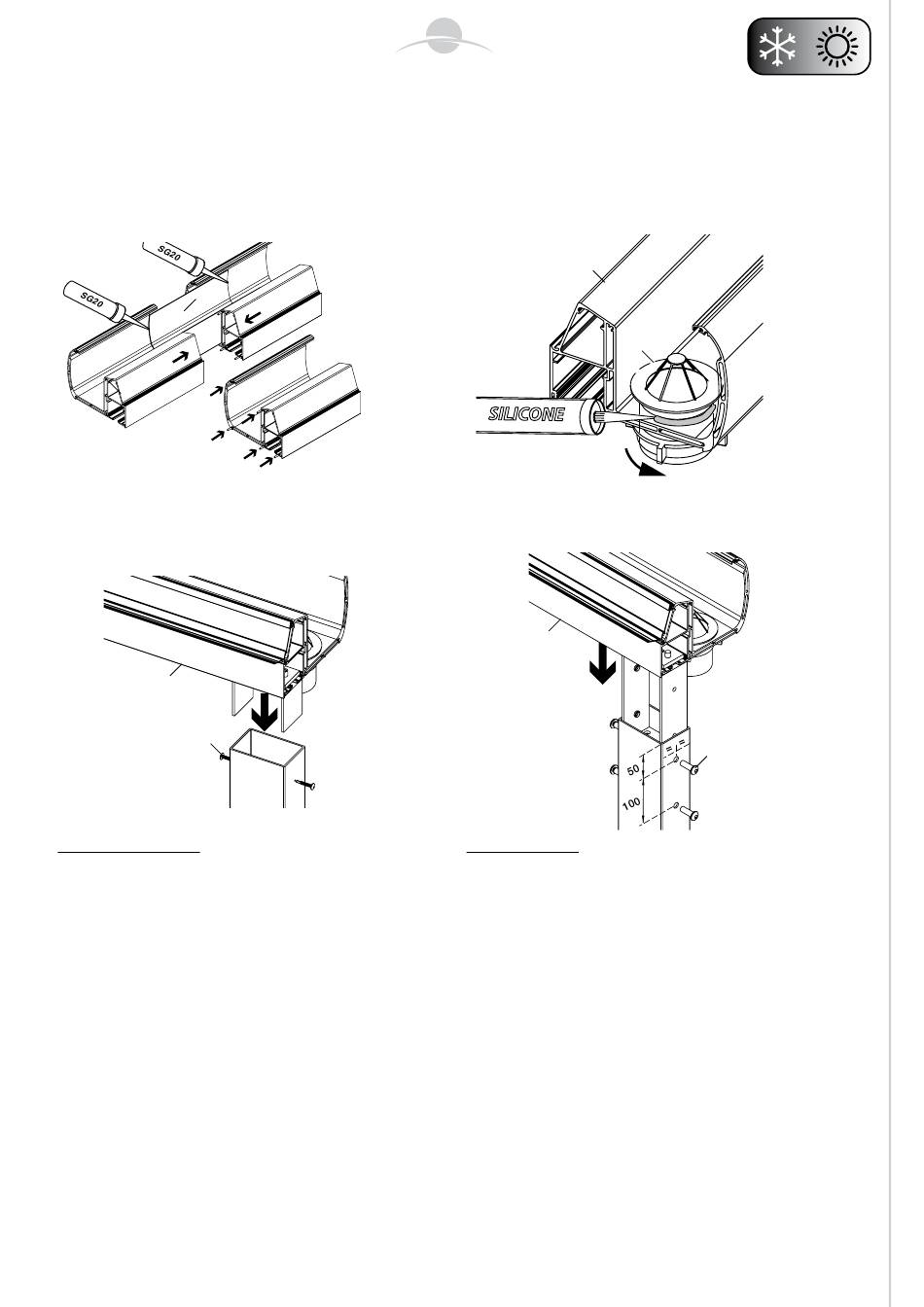

Bij gootlengtes > 7 m is het mogelijk om meerdere goten aan elkaar te koppelen. Op de verbinding van 2 goten moet
er steeds een ondersteuning voorzien worden.
De gootprofielen kunnen gekoppeld worden met de verbindingsstiften 909 (5x) en een verbindingsprofiel GIP.
Gebruik de siliconelijm SG20 voor de afdichting.
GIP
G
909
909
909
GDG + GIP + SG20 + 909 (5x)
GDG
ZSG (2x)
Met standaard palen
Plaats de voorgemonteerde goot op de palen en
schroef de constructie vast met de gelakte schroeven
ZSG.
CLIMAX PANORAMA
909
909
VERANDA
GOOT
GDG
Monteer de uitloop met wartel in de opening van de
goot en dicht af met silicone.
GDG
Met Statik palen
Plaats de voorgemonteerde goot op de palen. Boor
op de aangegeven posities met ø 12 mm. Gebruik
hiervoor het sjabloon dat u terug vindt op pagina 55.
Schroef de constructie vast met de bouten M10 x 30
mm.
AG.PLASTICS QUALITY
info@agp.be
www.climax.be
GC
BGDG
M10 x 30 (4x)
