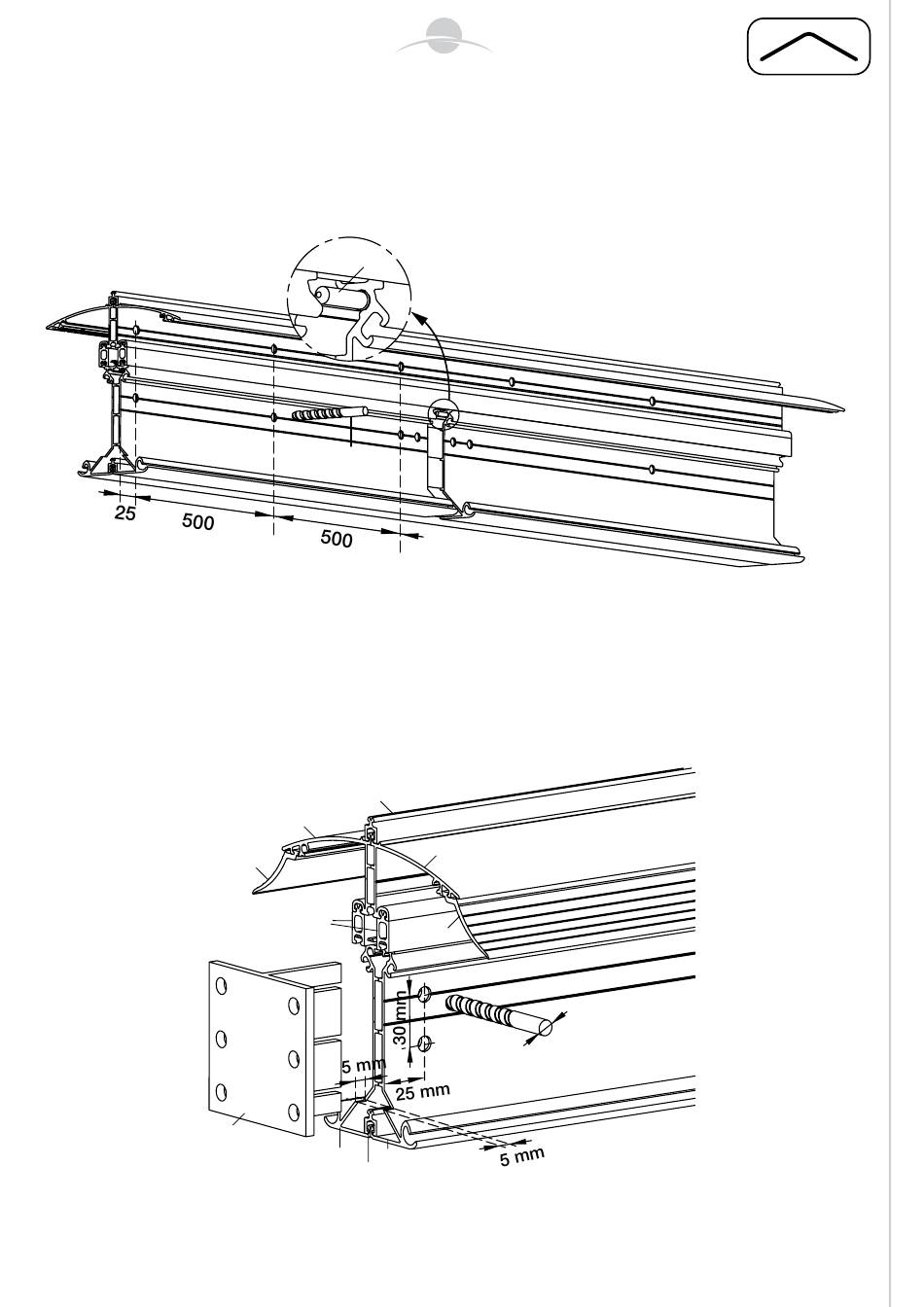

Boor om de 500 mm in de indicatielijn van het onderste en bovenste muurprofiel met Ø 8 mm en bout de profielen rug
aan rug tegen elkaar met de BMR bevestigingssets. Indien het nokprofiel uit meerdere lengtes bestaat, moeten de
profielen geschrankt worden samengesteld. Gebruik de verbindingstiften 909 om de profielen te koppelen. Indien het
bovenste muurprofiel (MT) onderbroken is, moet de verbinding aan de onderzijde afgedicht worden met een zelfklev-
ende aluminium tape (niet meegeleverd). Laat deze dichting doorlopen tot onder de rubber C1CX.
C1CX
NCZ
Schuif de nokconsole NCZ in de kopse kant van gemonteerde nokprofiel en boor door beide onderste muurprofielen
en de nokconsole met ø 8 mm op de aangegeven posities. Schuif de rubber C1CX in de bovenste muurprofielen MT.
CLIMAX PANORAMA
VERANDA
NOK VOOR ZADELDAK
VOORBEREIDING
909
ø 8 mm
Y10
MT
Y16P
C1CX
MB
MB
Y10
AG.PLASTICS QUALITY
www.climax.be
MT
ø 8 mm
info@agp.be
39
