Elektrische aansluiting

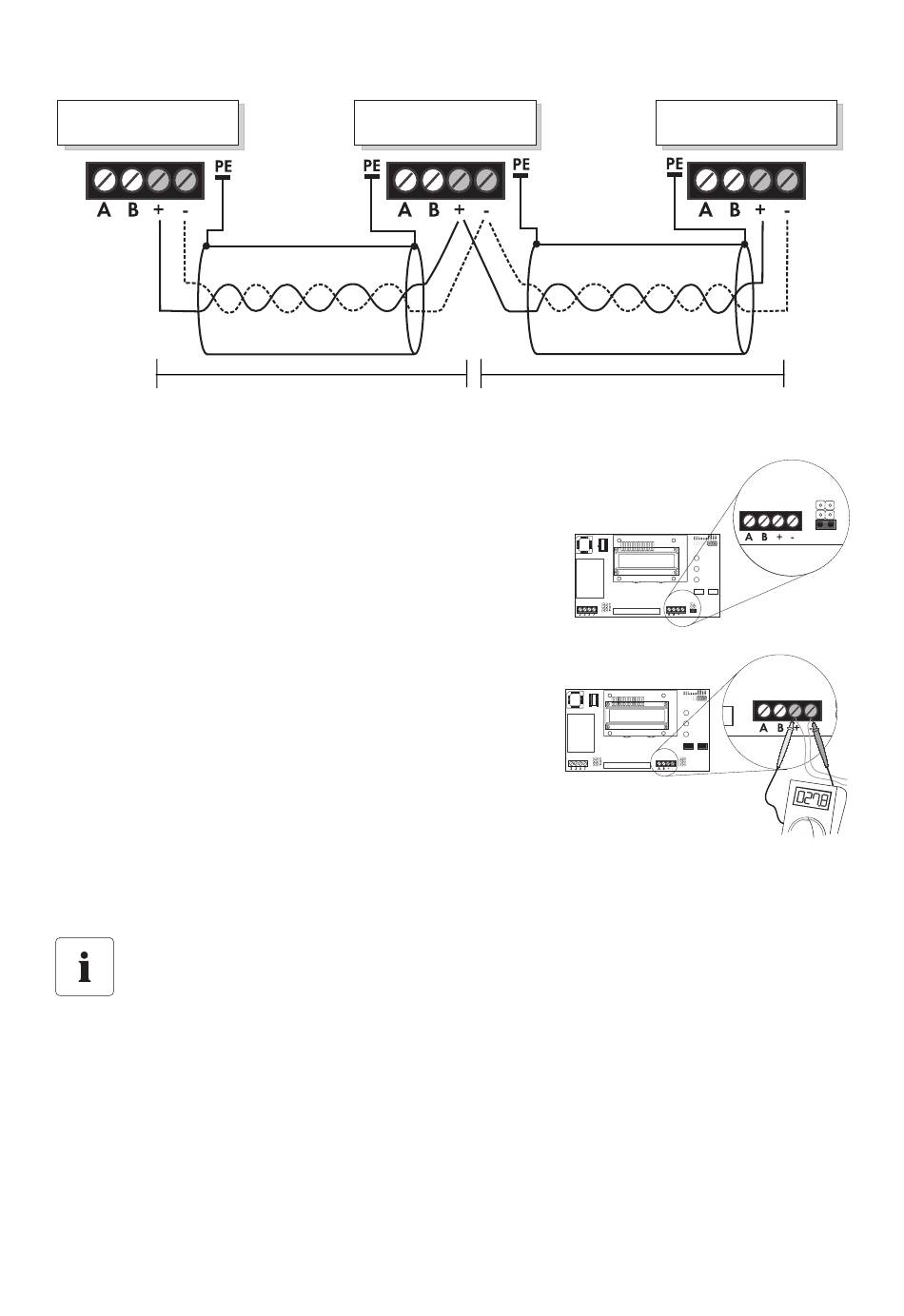

Sunny Mini Central 1
De kabellengte tussen twee Sunny Mini Centrals mag hierbij niet meer dan 300 m bedragen.
6. Op de middelste Sunny Mini Central, waar op
iedere klem twee aders zijn aangesloten, dient u
een van de meegeleverde jumpers op de onderste
van de rechts weergegeven insteekplaatsen aan te
sluiten.
Alternatief kunt u de schroefklemmen A en B met
behulp van een draadbrug overbruggen.
7. In deze Sunny Mini Central dient u de weerstand
tussen de plus- en de minpool van het klemmenblok
te meten.
Als de gemeten weerstand ca. 27,8 kohm
(± 370 ohm) bedraagt, is de SMA Power Balancer
correct aangesloten. Als dit niet het geval is, dient u
de bekabeling te controleren.
8. Alle Sunny Mini Centrals sluiten zoals beschreven
in hoofdstuk 7.2 „Sluiten van de Sunny Mini
Central" (48).
Verbinding met een Sunny Mini Central 9000TL, 10000TL of 11000TL
Om de SMA Power Balancer met een Sunny Mini Central 9000TL, 10000TL of 11000TL
te kunnen verbinden, moet de Sunny Mini Central 6000TL, 7000TL of 8000TL zijn
voorzien van een speciale aansluitstekker (bestelnummer PBL-SMC-10-NR). De verbinding
van drie Sunny Mini Centrals wordt vervolgens met behulp van een speciale
verbindingskabel tot stand gebracht (bestelnummer PBL-YCABLE-10).
36
SMC6-8TL-INL093231
Sunny Mini Central 2
LiYCY
Getwiste kabel
max. 300 m
SMA Solar Technology AG
Sunny Mini Central 3
LiYCY
Getwiste kabel
max. 300 m
Installatiehandleiding
