6. De jumper (C) plaatsen als dit in het aansluitschema van het communicatie-instrument wordt
verlangd.
Een gedetailleerde beschrijving van de functies van de jumpers vindt u in de documentatie van
het communicatie-instrument.
7. De communicatie-interface aan de linkerkant op de poort voor de interface (A) aansluiten.
8. De Sunny Mini Central sluiten zoals beschreven in hoofdstuk 7.2 .

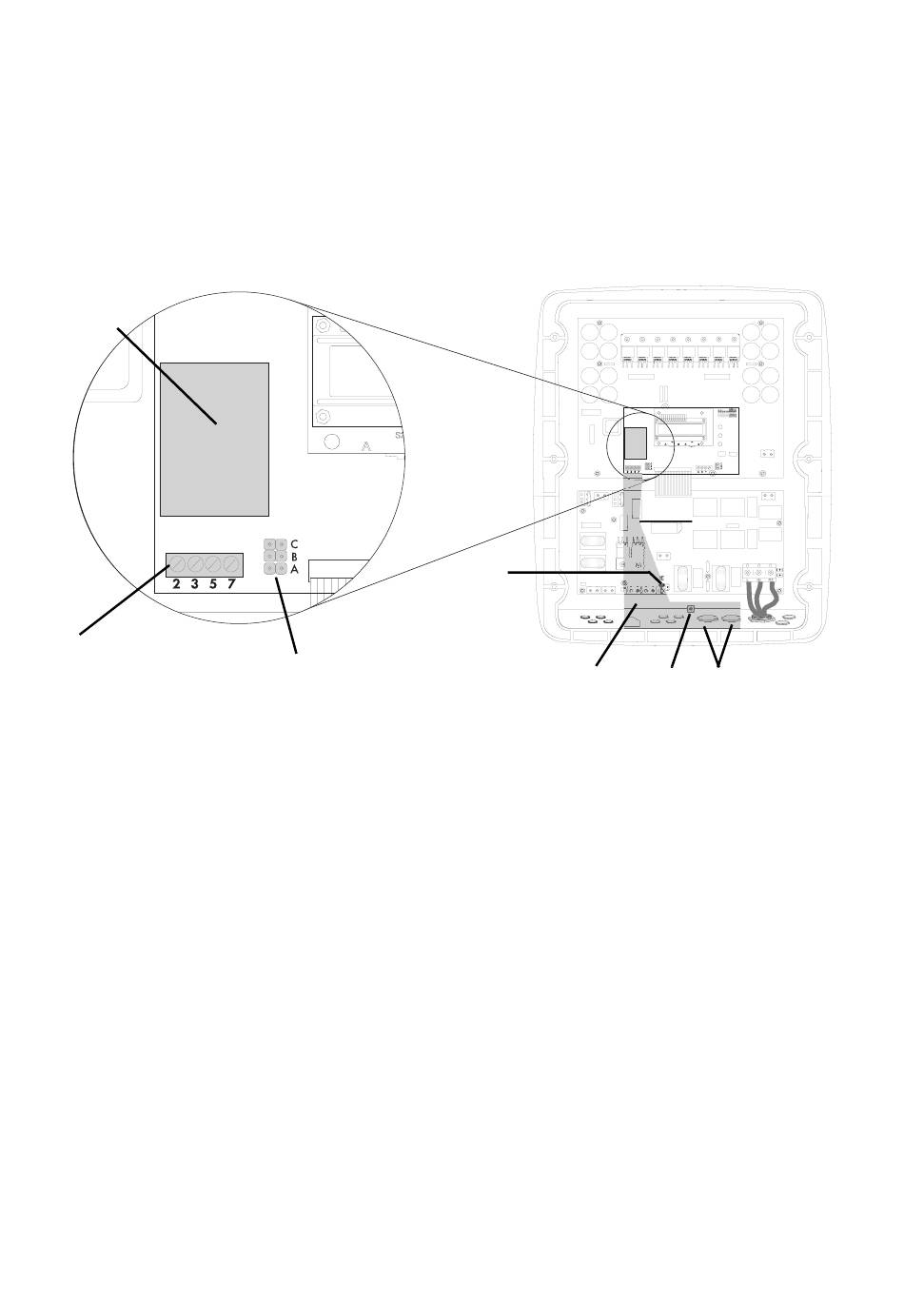

A
B
A
Poort voor de interface
B
Schroefklemmen voor de aansluiting van de bekabeling van de communicatie
C
Insteekplaats voor de jumper
D
Schroefaansluiting voor de schermklem
E
Kabelroute (grijs oppervlak)
F
Platte stekker voor de aarding van de kabelafscherming
G
Kabeldoorgangen in de bodem van de behuizing van de Sunny Mini Central
Installatiehandleiding
C
D
E
SMC6-8TL-INL093231
