Een gedetailleerde beschrijving van de individuele aan-
sluitingen vindt u in hoofdstuk 12.6.

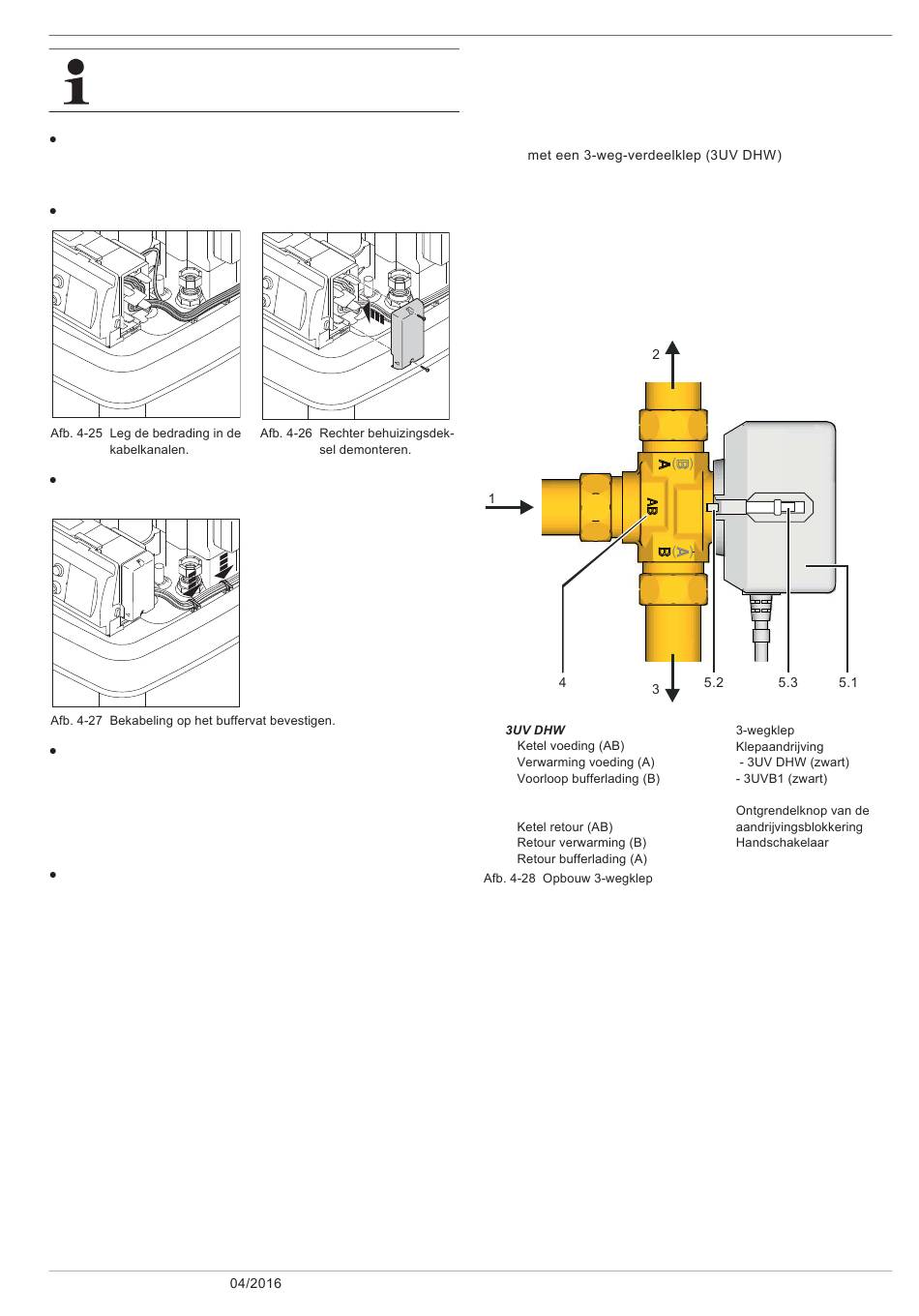

Naar buiten lopende bekabeling in der rechter zijde van de
behuizing in de trekontlastingen leggen (afb. 4-25). Voor de
interne bedrading, in geval van vervanging, geldt dezelfde
procedure voor de linkerkant van de behuizing.
Eerder gedemonteerd zijdeksel hermonteren (afb. 4-26).
Naar buiten leidende bekabeling op het buffervat bevestigen
(afb. 4-27).
Netaansluiting tussen ROTEX GCU compact en installatieau-
tomaat van de verdeelkast van de huisinstallatie maken
(zie hoofdstuk 12 "Technische gegevens", afb. 12-5).
– Alpolig scheidende hoofdschakelaar op de verdeelkast
van de huisinstallatie (scheidingsinrichting volgens
EN 60335-1) gebruiken.
– Let op de juiste poolaansluiting.
Na voltooiing van alle elektrische werkzaamheden, dient u de
stroomvoorziening van de betreffende installatieautomaat
weer te herstellen.
FA ROTEX GCU compact -
4
x
Montage en installatie
4.7.3 Geïntegreerde verwarmings-circulatiepomp en
3-weg-ventiel
De ROTEX GCU compact is standaard met een ingebouwde
verwarmings-circulatiepomp en, afhankelijk van het type:
– GCU compact 3xx:
–
– GCU compact 5xx:
– met een 3-weg-verdeelklep (3UV DHW)
– en een 3-weg-mengklep (3UVB1)
uitgerust.
De verwarmings-circulatiepomp en de 3-wegkleppen zijn af fa-
briek aangesloten en de klepaandrijving steekt er op.
Bij
:
1
2
3
Bij 3UVB1:
1
2
3
4
5.1
5.2
5.3
25
