INSTALLATIE
Let op: De installatie mag uitsluitend door
deskundige servicetechnici worden uitgevoerd en
wel in overeenstemming met de National Electrical
Code of de plaatselijk geldende richtlijnen.
4.1
Informatie over
omgevingsatmosfeer
Het AutoDome systeem is geschikt voor toepassing in
geventileerde ruimten en in het plenum van niet-
brandwerende plafonds die voor luchtbehandeling worden
gebruikt.
4.2 Backboxmodule
De module bestaat uit een backbox en een draagconsole
(afb. 2). In de zijkant van de backbox is een invoeropening
voor de bedrading aangebracht. Als dit kanaal niet wordt
gebruikt, is volgens de National Electric Code of de
plaatselijke voorschriften een doorvoerisolator met
trekontlasting vereist.

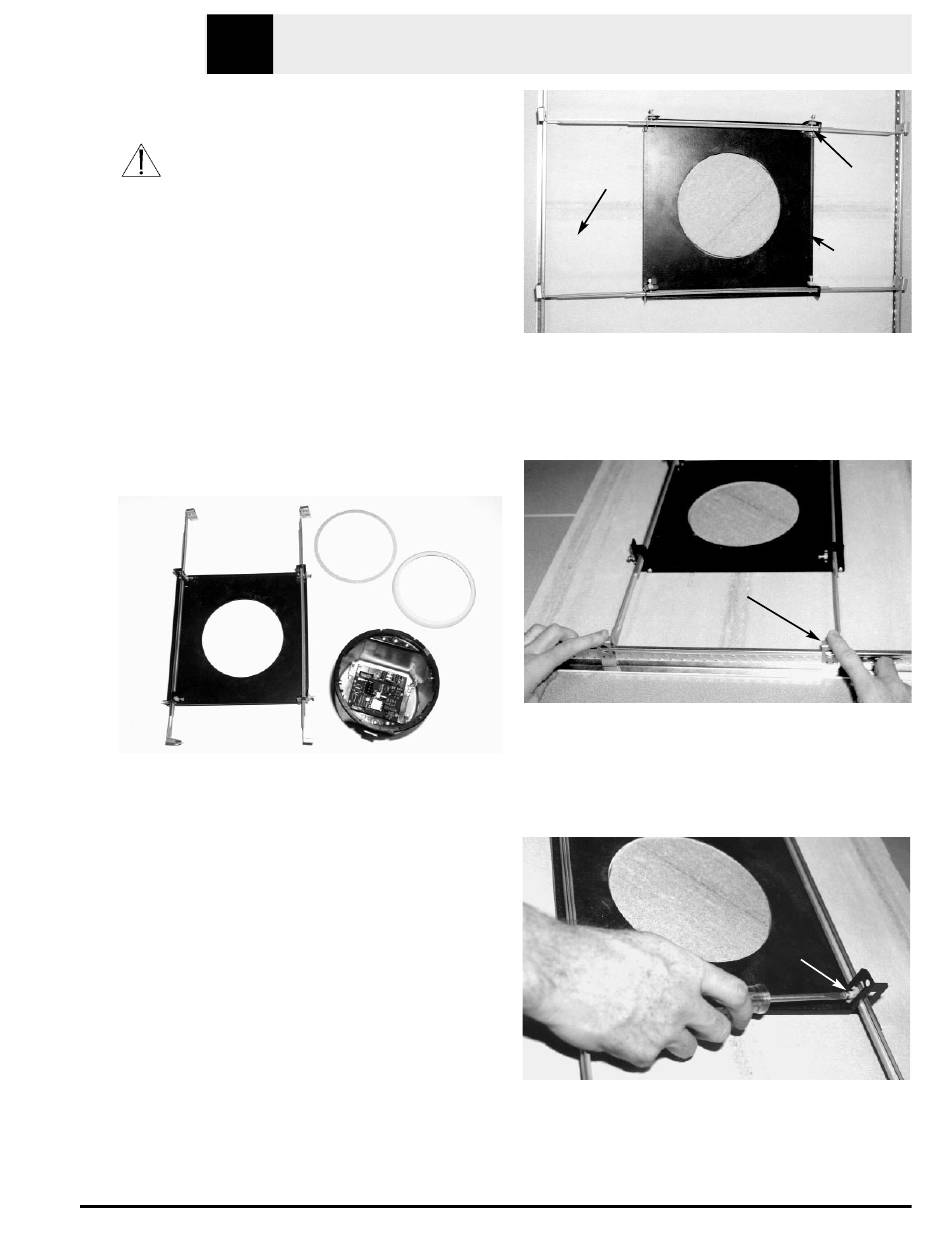

Afb. 2 AutoDome pakket
4.3 Plafondmontage
4.3.1 BACKBOXMODULE IN VERLAAGDE
(HANGENDE) PLAFONDS MONTEREN
Monteer de backbox als volgt in het raster van een
verlaagd plafond met gebruikmaking van de
aanwezige plafondtegels.
1. Plaats de draagconsole op de gewenste plaats
(afb. 3).Draai de bevestigingsschroeven (zie afb. 5)
op de basisconsole(armatuur) zover los dat zij de
ophangstiften in het werk vasthouden maar bij
installatie toch het afstellen mogelijk maken.
© 2003 Bosch Security Systems
Plafond-
tegel
Afb. 3 Plafondmontage (bovenaanzicht)
2. Klik de stiftklemmen op de draagregels vast
(afb. 4). Schuif de grondplaat naar de gewenste
positie op de tegel.
x 4
Afb. 4 Bevestiging van de consoleklemmen
3. Draai de vier (4) schroeven op de vier hoeken van
de console vast (afb. 5).
Afb. 5 Schroefbevestiging van de console
Installatie
Draag-
rege
Plafond-
console
x 4
