Installatie
5.1
Overzicht van installatiestappen
Volg de hieronder beschreven stappen voor de installatie van de MIC-550 Camera.
Opmerking: afhankelijk van de door u gewenste camerapositie en locatie, en de door u
gekozen accessoires, hoeft u wellicht niet elke stap uit te voeren.
1.
2.
3.
4.
5.
6.
7.
5.2
Camera kantelen
De MIC- 550 heeft een kantelfunctie met twistlock op locatie. Hierdoor kan de camera rechtop
(90°), omgekeerd, of gekanteld (45º) worden gemonteerd voor een perfect gezichtsveld.
Installateurs kunnen de camera, indien gewenst, kantelen vanuit de rechtop-positie.
In de onderstaande afbeeldingen ziet u de camera in de montageposities rechtop en
gekanteld.

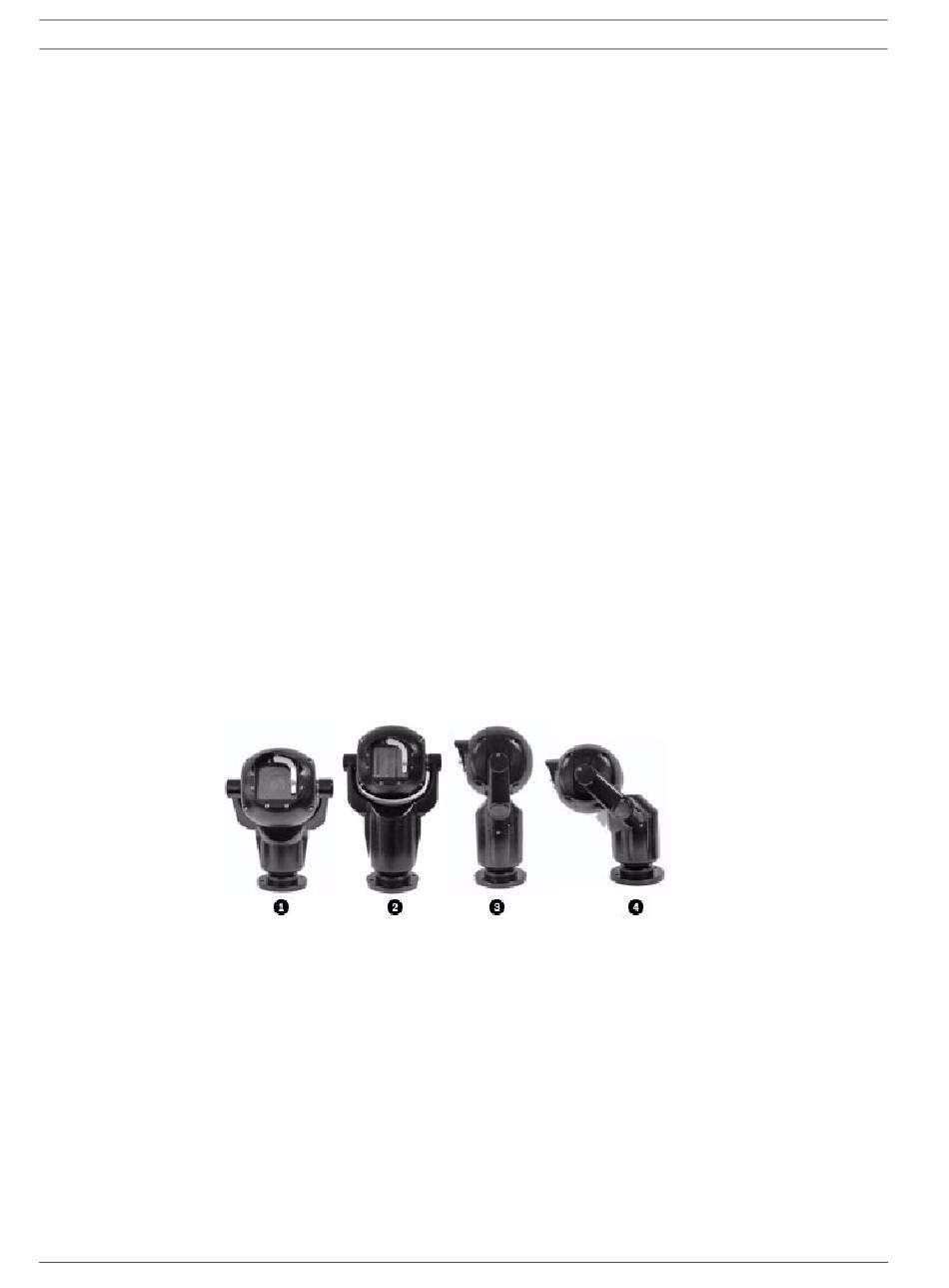

Afbeelding 5.1 MIC-550 Camera's (van links naar rechts, gekanteld (1); vooraanzicht, rechtop (2); zijaan-
zicht, rechtop (3); zijaanzicht, gekanteld (4))
U kunt de camera als volgt kantelen:
1.
2.
F.01U.239.454 | 1.0 | 2012.05
Kantel de camera. Zie Paragraaf 5.2 Camera kantelen, Pagina 18.
Keer de regenkap om (voor omgekeerd gemonteerde camera's). Zie Paragraaf 5.3 De
regenkap afstellen voor omgekeerde werking, Pagina 19.
Monteer de camera. Zie Paragraaf 5.4 De camera bevestigen, Pagina 20.
Monteer de voedingseenheid. Raadpleeg de installatiehandleiding van de MIC Serie
Voedingseenheid die is meegeleverd met de voedingseenheid (wordt afzonderlijk van de
camera verkocht).
Breng de benodigde aansluitingen voor voeding, telemetrie en video aan. Zie
Paragraaf 5.6 Elektrische aansluitingen, Pagina 22.
Sluit de camera op de computer aan. Zie Paragraaf 6 Aan de slag.
Configureer de camera voor omgekeerde bediening (voor omgekeerd gemonteerde
camera's). Zie Paragraaf 6.6 Camera voor omgekeerde bediening configureren, Pagina 34.
Bevestig de chassismodule van de camera stevig aan de bouten van de 4-inch
steekcirkelvoet.
Zoek en verwijder de twee (2) bevestigingschroeven van het draaihuis (in Afbeelding 5.2
hieronder met pijlen aangegeven). Til de schroeven, zodra ze zijn losgedraaid, op en draai
ze verder om ze te ontgrendelen. Let er hierbij op dat u de lak van de camera niet
beschadigt.
