Via de ene pijp worden de verbrandingsgassen afge-
voerd, via de andere pijp wordt lucht nodig voor de
verbranding aangevoerd.
Het is ook mogelijk om het toestel open op te stellen
(Type B). Als het toestel wordt opgesteld als B22p,
dient er een speciale luchtfi lter geplaatst te worden
op de aanzuigopening van de Udara luchtverwarmer.
Deze fi lter verhindert verstopping van de overslagka-
nalen tussen de premix branders en verhindert dat er
losse voorwerpen in het toestel zouden kunnen vallen.
Plaats steeds meetpunten in de RGA en de VLT zodat
een representatief staal van de rookgassen en de
verbrandingslucht genomen kan worden. De meetpun-
ten worden bij voorkeur zo dicht mogelijk bij het toestel
geplaatst.
De gebruikte VLT en RGA leidingen moeten gasdicht
zijn en voldoen aan de geldende normen. Multicalor
heeft in haar gamma PP en RVS leidingen die voldoen
aan alle geldende normen.
Indien de afvoer van verbrandingsgassen en toevoer
van verbrandingslucht via het dak plaatsvindt, dient de
speciaal ontworpen en goedgekeurde ijspegelarme
dakdoorvoer MUGRO SKYLINE gebruikt te worden.
Aansluiten op een andere dakdoorvoer is niet toege-
staan i.v.m. de goedkeuring volgens de gasrichtlijn.
Indien de afvoer van verbrandingsgassen en toevoer
van verbrandingslucht via de gevel plaatsvindt, dient
de speciaal ontworpen en goedgekeurde geveldoor-
voer MUGRO WALL gebruikt te worden. Aansluiten op
een andere geveldoorvoer is niet toegestaan i.v.m. de
goedkeuring volgens de gasrichtlijn.
De rookgasafvoer dient met een minimaal afschot van
5cm/m naar het toestel toe gemonteerd te worden
zodat het condenswater naar het toestel kan terugstro-
men.
IHL_UDARA_2016_04_30_BENL
4.2.1

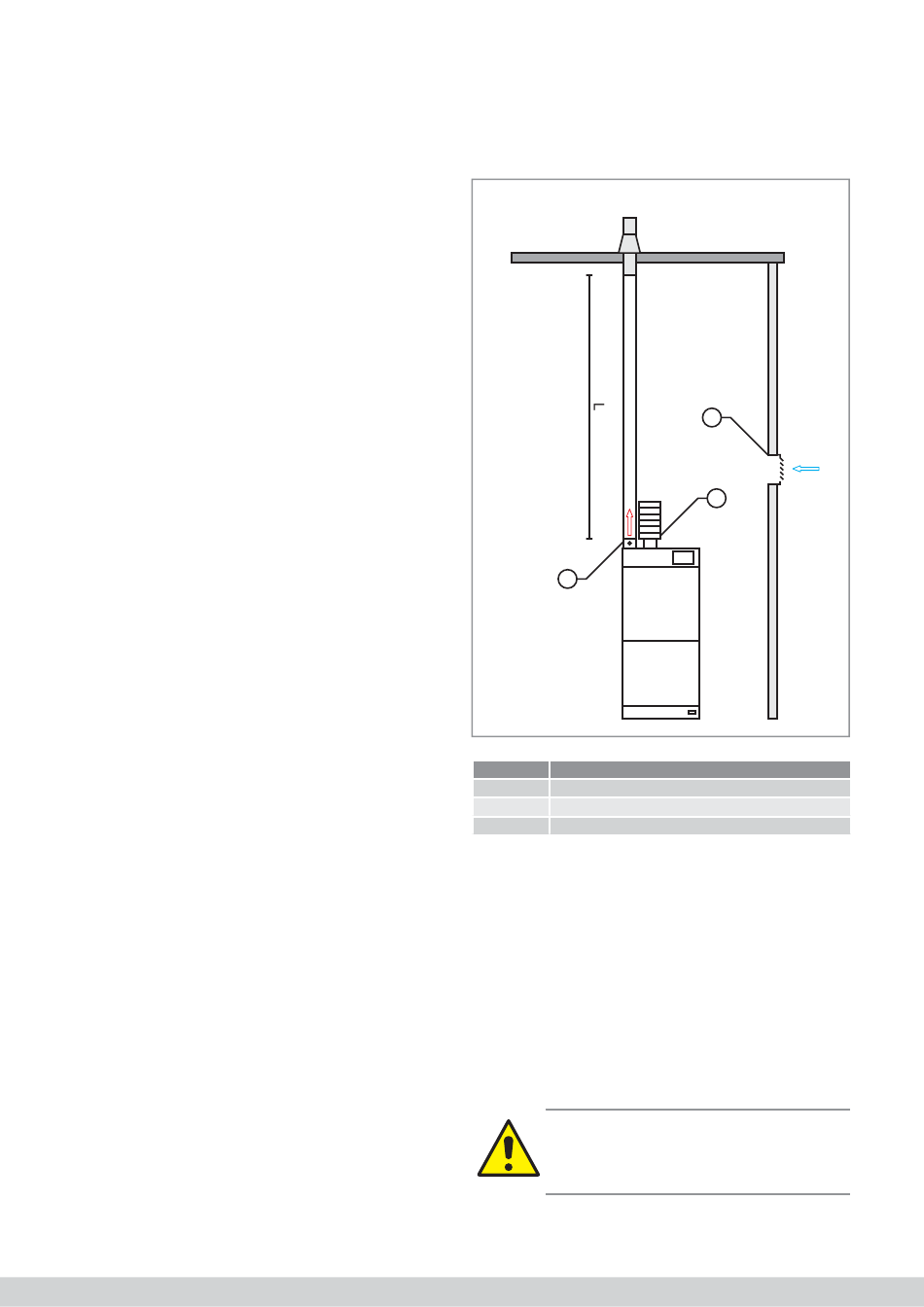

Aansluiting type B22p
Bij een aansluiting type B22p wordt de verbrandings-
lucht uit de ruimte genomen. De afvoer vindt plaats via
een gasdichte vaste of fl exibele pijp.
1
Legenda
Nummer
Betekenis
1
Meetpunt
2
Toevoeropening verbrandingslucht
3
Aanzuigfi lter (stoffi ge ruimten) of beschermrooster
Er moet steeds een rechtstreekse en niet afsluitbare
luchttoevoeropening naar buiten zijn met een opper-
vlakte van 3 cm²/kW totaal opgesteld vermogen met
een minimum van 150 cm². Indien lokale normen
strengere eisen opleggen, volgt u uiteraard de norm.
Plaats een beschermrooster of, bij opstelling in stof-
fi ge ruimten, een aanzuigfi lter op de VLT zodat er
geen losse voorwerpen in het toestel kunnen vallen
en de brander gevrijwaard wordt van vervuiling. Plaats
steeds een meetpunt in de RGA.
De maximaal toelaatbare lengte van de afvoerpijp
staat vermeld in tabel 4.2.7.
Gevaar!
Sluit een Udara toestel nooit rechtstreeks aan op
een gewone schoorsteen! Er moet steeds een
gasdichte RGA worden gebruikt.
13
2
3
Wijzigingen voorbehouden
