a
a

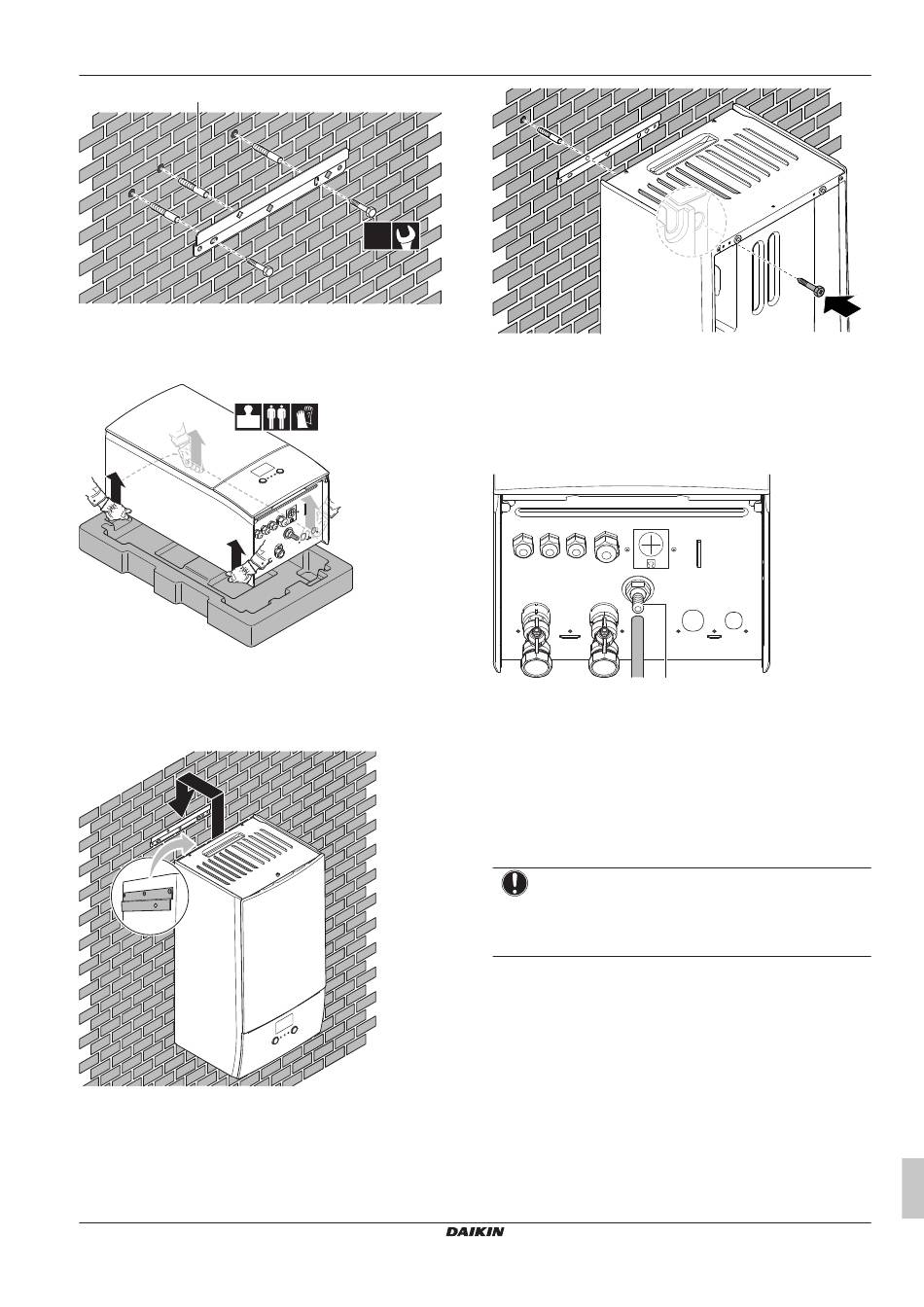

Optioneel: als u de unit vanuit de binnenzijde wilt
ophangen aan de muur, heeft u een extra schroefplug
nodig.
2 Hef de unit op.
42 kg
3 Bevestig de unit aan de muurbeugel:
▪ Kantel het bovenste gedeelte van de unit tegen de muur op
de plaats van de muurbeugel.
▪ Schuif de beugel op de achterkant van de unit over de
muurbeugel. Controleer of de unit goed vastzit.
4 Optioneel: als u de unit vanuit de binnenzijde wilt ophangen aan
de muur:
▪ Verwijder het bovenste frontpaneel en open de schakelkast.
Zie
"4.2.1 De binnenunit
▪ Bevestig de unit aan de muur met een schroef van Ø8 mm.
EABH/X16DF6V(7)+9W(7)
Daikin Altherma 3 H W
4P644479-1A – 2021.09
2×
openen" [ 4 5].
5 Installatie van de leidingen
4.3.2
De afvoerslang op de afvoer aansluiten
Water afkomstig van de drukveiligheidsklep wordt opgevangen in de
lekbak. U moet de lekbak aansluiten op een geschikte afvoer
conform de geldende wetgeving.
1 Sluit een afvoerbuis (ter plaatse te voorzien) als volgt aan op de
connector van de lekbak:
a
a
Lekbakconnector
Het is raadzaam een vergaarbak te gebruiken om het water op te
vangen.
5
Installatie van de leidingen
5.1
De waterleidingen voorbereiden
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ Klep naar expansievat. De klep naar het expansievat (indien
aanwezig) MOET open zijn.
5.1.1
Het watervolume en waterdebiet
controleren
Minimum watervolume
Controleer of het totale watervolume in de installatie minimum
20 liter bedraagt, waarbij het watervolume in de buitenunit NIET
inbegrepen is.
zijn
overeenkomstig
Installatiehandleiding
7
