Installatie
Voor de installatie
Neem voordat u met de installa-
tie begint de informatie in dit hoofd-
stuk en in het hoofdstuk: "Veilig-
heidsinstructies en waarschuwingen"
in acht.
Beschermfolie verwijderen
Delen van de ommanteling van de
dampkap zijn voorzien van een folie die
deze delen bij het transport moet be-
schermen.
Verwijder dit folie met de hand voor-
dat u de ommanteling monteert.

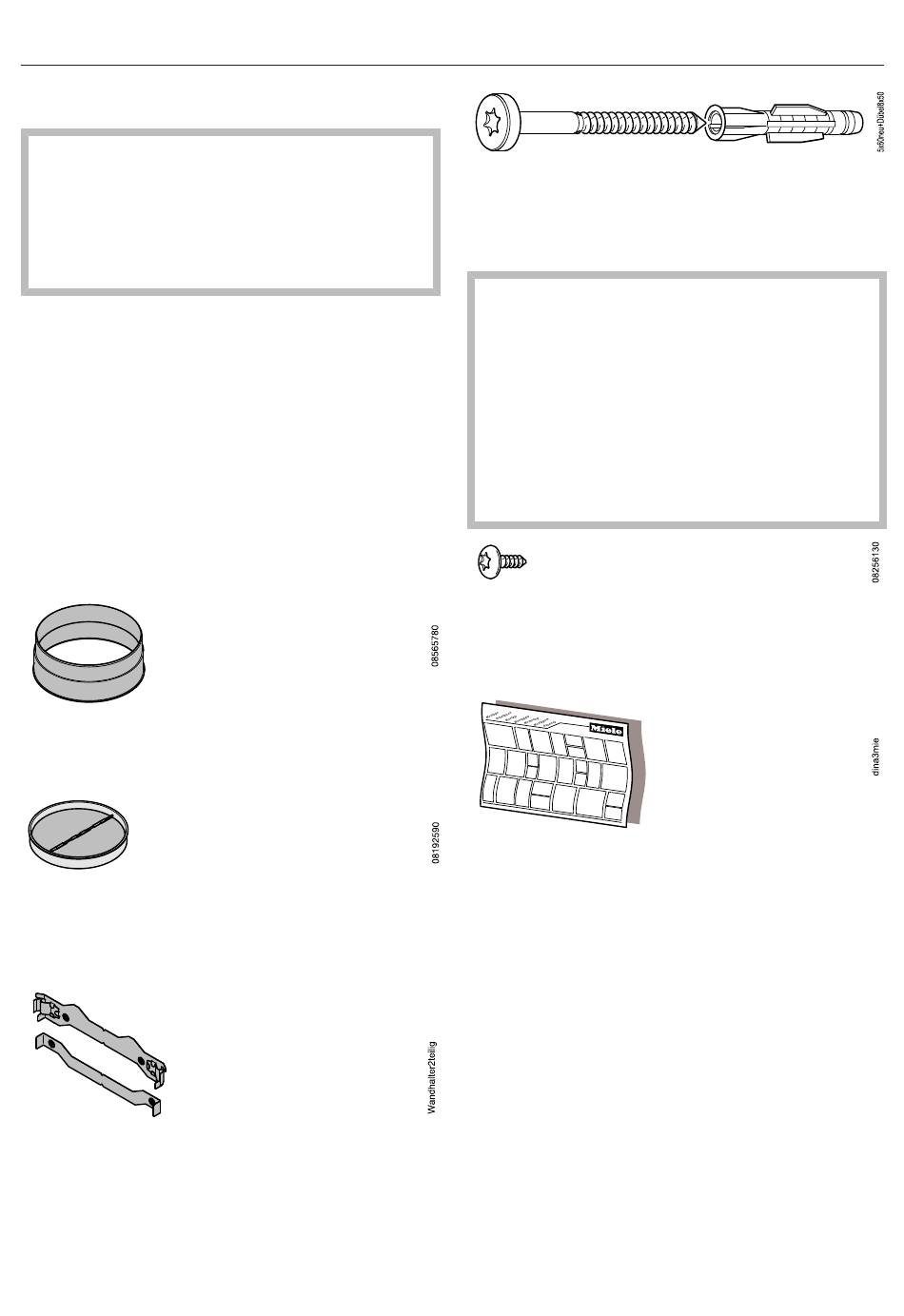

Installatiemateriaal
1 luchtafvoertuit
voor een luchtafvoerleiding 150 mm
1 terugslagklep
Te plaatsen in de uitblaastuit van de
motoreenheid (niet bij luchtcirculatie).
2 montageplaten
Voor het bevestigen van de dampkap
aan de muur
22
8 schroeven 5 x 60 mm en
8 pluggen 8 x 50 mm
Voor het bevestigen aan de muur
De schroeven en pluggen zijn
geschikt voor een massieve muur-
constructie.
Gebruik voor andere muurconstruc-
ties bevestigingsmateriaal dat daarbij
past.
Let erop dat de muur voldoende
draagkracht heeft.
2 schroeven 3,9 x 7,5 mm
Voor het bevestigen van de bevesti-
gingskolom
Montageschema
De montagestappen zijn in het monta-
geschema afzonderlijk beschreven.
