Controle specificaties
– Controleer of de technische specificaties van machine (bijv. Herder Grenadier) en de Bosbouwmaaier
overeenkomen.
– De punten die gecontroleerd moeten worden, zijn: vermogen (werkdruk, oliestroom) en aansluitingen.
– De schakelaar waarmee de rotor van de Bosbouwmaaier wordt ingeschakeld moet een aan/uit stand
hebben, en een voorziening waarmee zichtbaar gemaakt wordt of de Bosbouwmaaier in- of uitgescha-
keld is. Een voorbeeld van een dergelijk circuit is gegeven op bijlage B.
– gewicht werktuig in verband met stabiliteit.
6.2
Montage aan giek Herder machine
6.2.1
Hydrauliekaansluitingen
– Zorg dat bij het maken van de hydraulische aansluitingen geen vuil in slangen en leidingen komt.
– Sluit pers- en retourslang en evt. andere slangen aan op de goede leiding. Deze zijn te herkennen aan
de kleurcodering. Voor machines die niet van kleurcodes zijn voorzien:
– Rood is pers;
– Blauw is retour;
– Paars is lekleiding.
6.2.2
Montage aan giek met Herder-snelsluiting

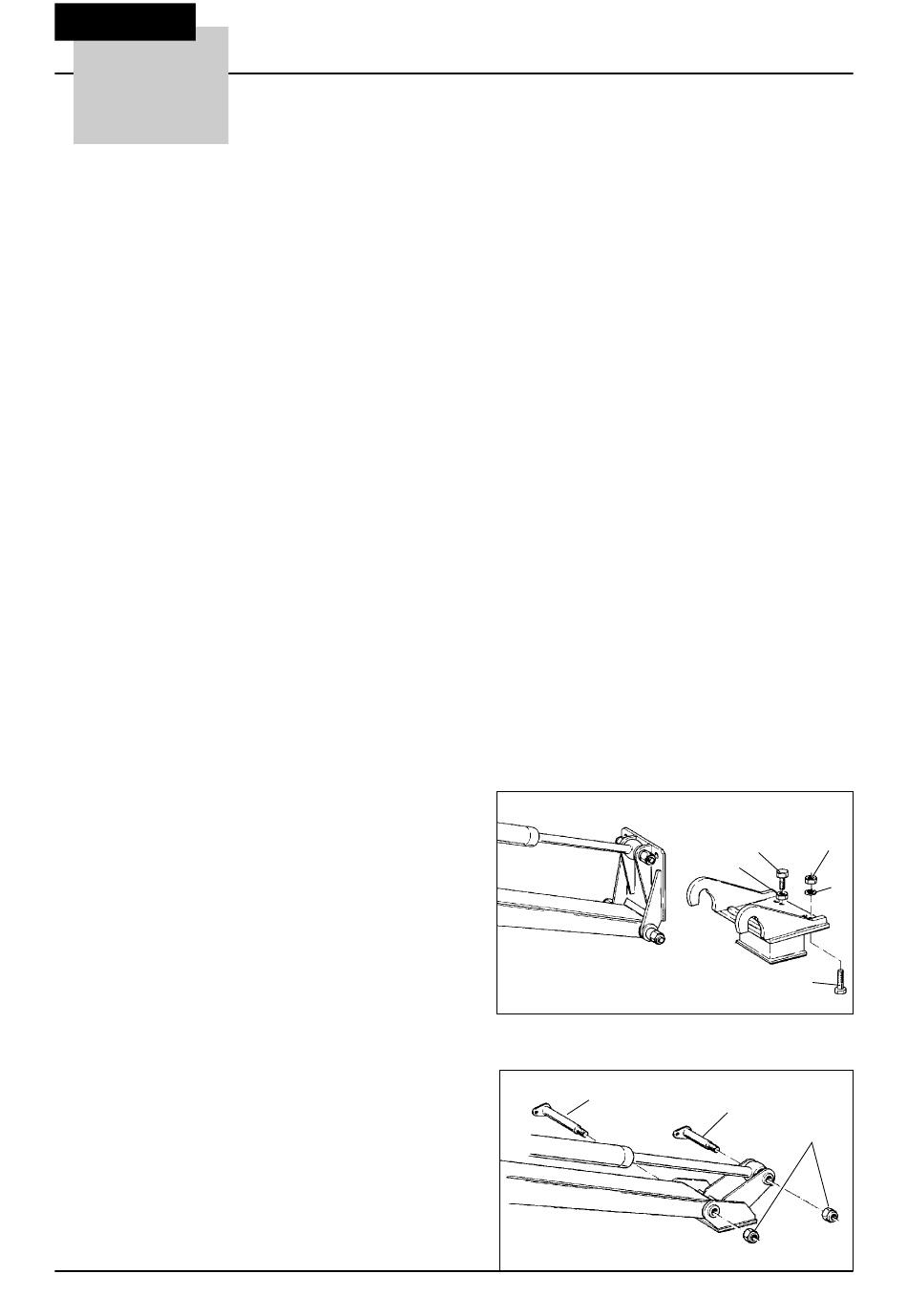

– Haak het bovendeel dat aan de giek is bevestigd in de
snelsluiting van de Bosbouwmaaier.
– Draai daarna het bovendeel in de goede positie door
het bedienen van de bakcilinder.
– Bevestig boven- en onderdeel aan elkaar met de bou-
ten (1), ringen (2) en moeren (3). De bouten (4) en
moeren (5) zijn voor het afstellen van de snelsluiting
(zie voor afstellen par. 7.4).
6.2.3
Alle ophangingen, behalve Herder-snelsluiting
– Bevestig de Bosbouwmaaier aan de giek met de lange
pen (1) en de borgmoer (3).
– Bevestig daarna de bakcilinder met de korte pen (2) en
de borgmoer (3) aan de Bosbouwmaaierophanging.
