BELANGRIJK: Als u de motor laat draaien terwijl de
bypass-klep open staat, raakt de transmissie oververhit.

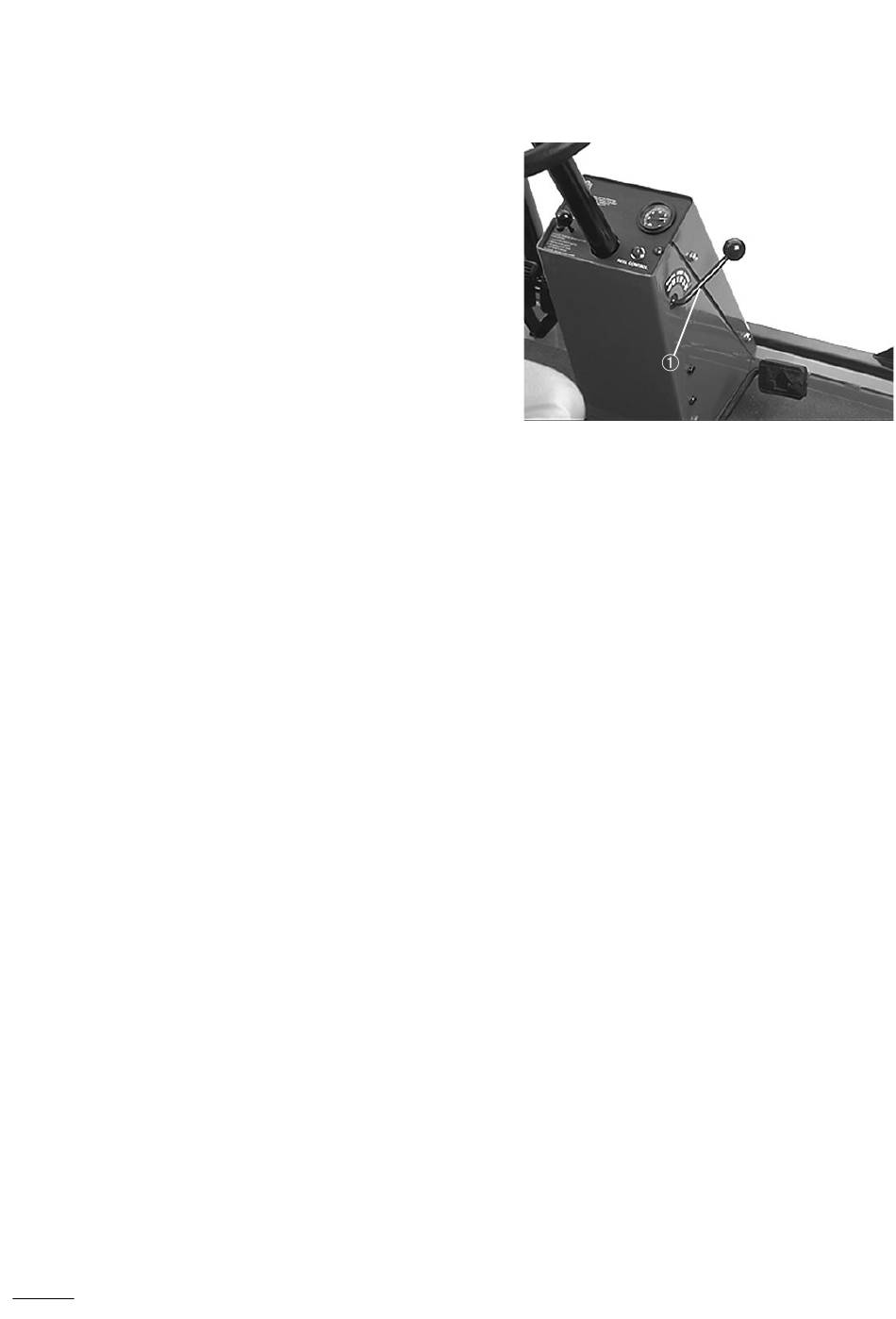

CONTROLELAMPJE (Afb. 19)
De RM 6500-D is uitgerust met een controlelampje dat
aangeeft of de elektronische regelunit al dan niet correct
functioneert. Het controlelampje bevindt zich op een paneel
op de behuizing van de stuurkolom. Als de elektronische
regelunit correct functioneert en de contactschakelaar in de
AAN/ON-positie gezet wordt, dan zal het controlelampje van
de regelunit ongeveer 6 seconden oplichten. Het lampje zal
niet oplichten indien de regelunit een defect in het elektrisch
systeem ontdekt.
Indien het controlelampje niet oplicht als de contactschakelaar
in de AAN/ON-positie gezet wordt, duidt dit erop dat de
elektronische regelunit niet functioneert. Mogelijke oorzaken
zijn:
1.
De kringloopconnector (onder de afdekplaat van het
instrumentenpaneel) is niet verbonden.
2.
Het lampje van de elektronische regelunit is doorgebrand.
3.
De zekeringen zijn doorgebrand.
4.
Het lampje functioneert niet naar behoren.
Controleer de elektrische verbindingen, invoer-zekeringen en
het controlelampje op zich om het defect op te sporen.
Controleer of de kringloopconnector met de connector van de
kabelboom verbonden is.
DIAGNOSTISCH ACE-DISPLAY
De RM 6500-D is uitgerust met een elektronische regelunit
die de meeste functies van de machine aanstuurt. De regelunit
bepaalt welke functie gewenst is voor de verschillende input-
schakelaars (b.v. stoelschakelaar, contactschakelaar enz.) en
verstuurt het uitgaande signaal om de elektromagneten of
relais voor de gewenste machinefunctie te activeren.
Alle input-schakelaars, output elektromagneten en relais
moeten op de juiste manier gekoppeld zijn en goed
functioneren zodat de elektronische regelunit de machine naar
behoren kan besturen.
Het diagnostisch ACE-display is een hulpmiddel aan de hand
waarmee de gebruiker het correct functioneren van de
elektrische functies van de machine kan controleren.
22
Afbeelding 19
1.
Controlelampje van de elektronische regelunit
