Bedieningsorganen
Tractiepedaal (Afb. 9)—Dient voor de voortbeweging vooruit
en achteruit. Trap de bovenkant van het pedaal in om vooruit te
rijden en de achterkant van het pedaal om achteruit te rijden. De
voortbewegingssnelheid is afhankelijk van de mate waarin het
pedaal ingetrapt wordt. Voor de maximale
voortbewegingssnelheid zonder belasting moet u het pedaal
volledig intrappen terwijl de gashendel in de FAST/SNEL-
positie staat.
Om te stoppen vermindert u de druk op het tractiepedaal en laat
u het pedaal opkomen tot de centrale positie.
Tractie-snelheidsbegrenzer (Afb. 9)—Stel deze hendel af om
de mate waarin het tractiepedaal ingetrapt kan worden te
beperken om vooruit te rijden, om zodoende een constante
maaisnelheid te kunnen vasthouden.
Lampje Voor Messenkooi-regeling (Afb. 9)—Indien het
lampje brandt, geeft dit aan dat de machine gebruikt wordt op
een manier waarop de gewenste maairesultaten niet gerealiseerd
kunnen worden door de automatische snelheidsregeling van de
messenkooien.
Snelheidsmeter (Afb. 9)—Geeft de voortbewegingssnelheid
van de machine aan.
Besturingshendel Voor Maaien Neerlaten/Ophalen (Afb.
10)—Met de hendel worden de maai-eenheden opgehaald en
neergelaten, en hiermee worden tevens de messenkooien gestart
en stilgezet.
Brandstofmeter (Afb. 10)—Geeft het brandstofpeil in de tank
aan.
Waarschuwingslampje Motoroliedruk (Afb. 10)—Licht op
indien de oliedruk van de motor gevaarlijk laag is.
Contactschakelaar (Afb. 10)—Drie posities: OFF/AF, ON-
Preheat (AAN/Voorverwarmen) en START.
WAARSCHUWING
De motor zal niet aanslaan voordat het lampje van het
voorgloeien gedoofd is. De cyclus van de gloeibougies
moet helemaal zijn afgewerkt voordat de regelunit de
motor start.
Gashendel (Afb. 10)—Zet de hendel vooruit om de
motorsnelheid te verhogen en achteruit om de motorsnelheid te
verlagen.
Waarschuwingslampje Temperatuur Motor Koelvloeistof
(Afb. 10)—Als de koelvloeistof een gevaarlijk hoge
temperatuur bereikt licht het lampje op en wordt de motor
automatisch afgezet.

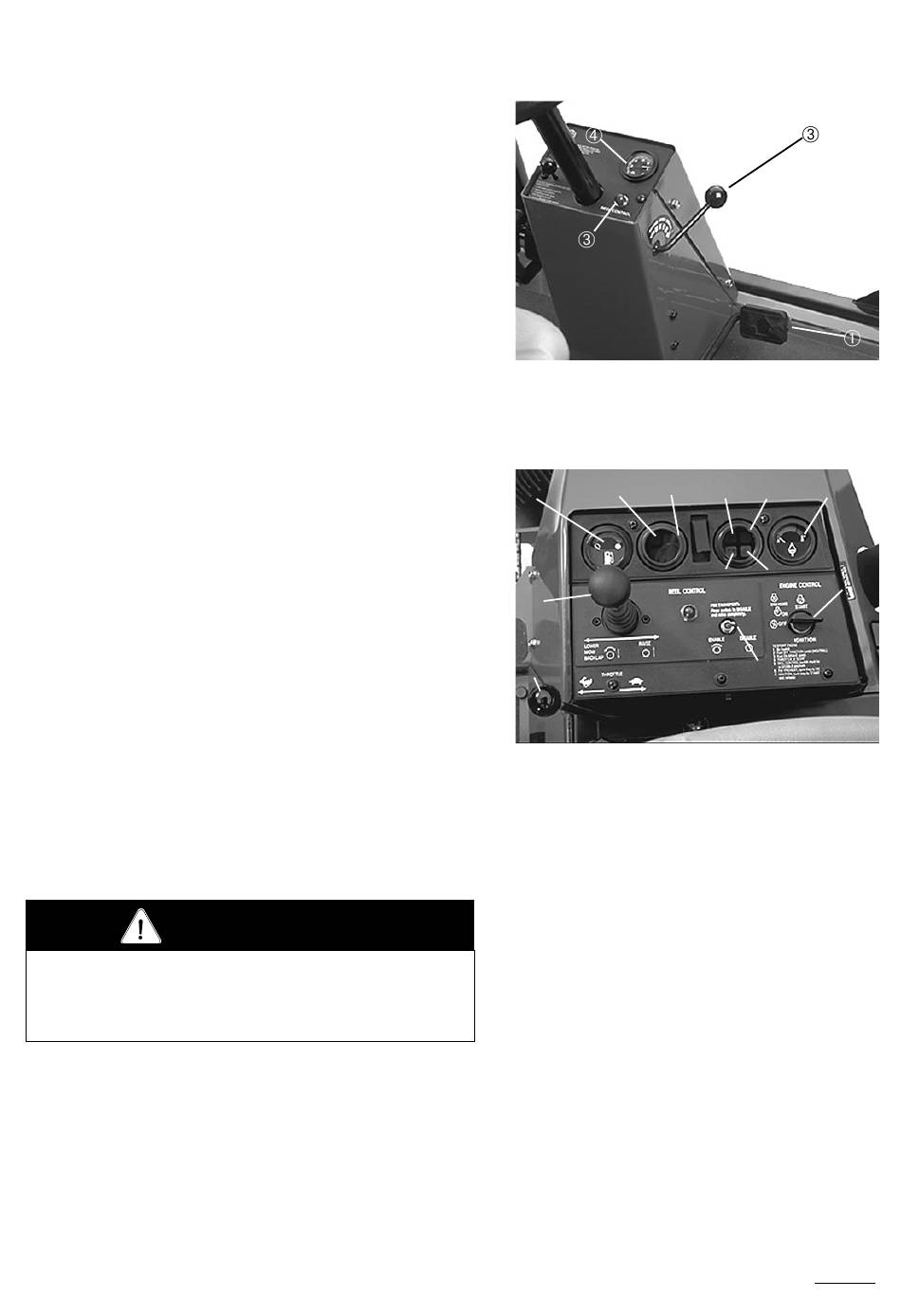

Afbeelding 9
1.
Tractiepedaal
2.
Snelheidsbegrenzer tractie
3.
Lampje voor Messenkooi-regeling
4.
Snelheidsmeter
12 11
2
1
9
Afbeelding 10
1.
Besturingshendel Voor Maaien Neerlaten/Ophalen
2.
Brandstofmeter
3.
Temperatuurmeter Motorkoelvloeistof
4.
Waarschuwingslampje Motoroliedruk
5.
Waarschuwingslampje Temperatuur Motorkoelvloeistof
6.
Indicatielampje Gloeibougies
7.
Laadindicator
8.
Contactschakelaar
9.
Gashendel
10. Aan/uit-schakelaar
11. Waarschuuwingslampje Water-in-de-brandstof
12. Waarschuwingslampje Laag Waterpeil
4
3
5
7
6
8
