9 Technische gegevens
9
Technische gegevens

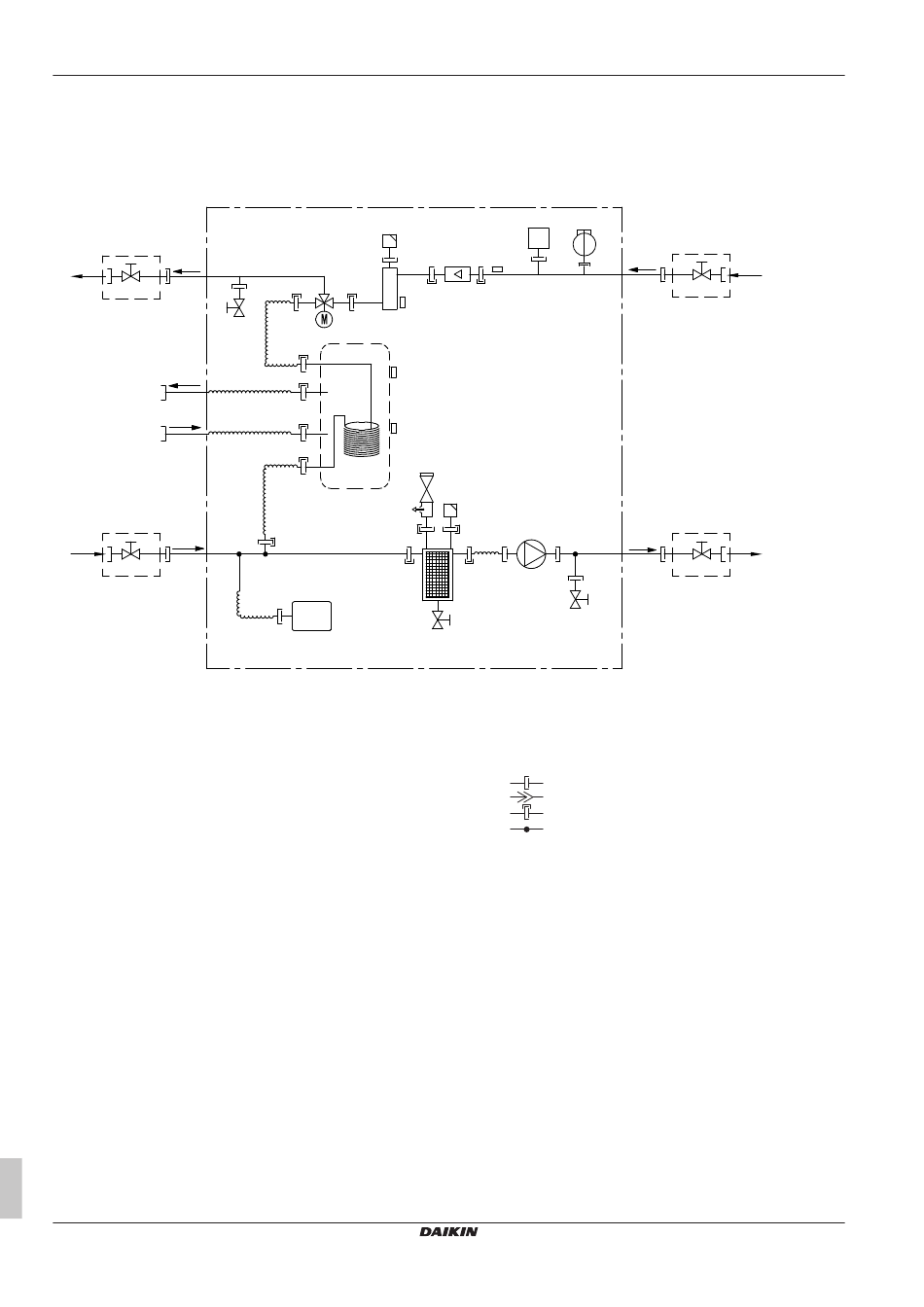

9.1
Schema van de leidingen:
Binnenunit
A
B
a2
f
l
b2
b1
B
a1
f
l
A
Binnenunit
B
Ter plaatse geplaatst
a1
Water ruimteverwarming IN
a2
Water ruimteverwarming UIT
b1
Warm tapwater: koud water IN, losse moer 3/4"
b2
Warm tapwater: warm water UIT, losse moer 3/4"
c1
Aansluiting water IN
c2
Aansluiting water UIT
d
Pomp
e
Back-upverwarming
f
Afsluiter, mannelijk-vrouwelijk 1"
g
Expansievat
h
Magnetisch filter/vuilafscheider
i
Veiligheidsklep
j
Ontluchting
k
Aftapkraan
l
Losse moer 1"
Installatiehandleiding
30
j
R2T
e
k
M3S
R8T
R5T
g
B1PW
S1L
B1L
R1T
i
j
d
h
k
k
B1L
Debietsensor
B1PW
Druksensor water ruimteverwarming
M3S
3-wegklep (ruimteverwarming/warm tapwater)
R1T
Thermistor (water IN)
R2T
Thermistor (back-upverwarming – water UIT)
R5T, R8T
Thermistor (tank)
S1L
Debietschakelaar
Schroefaansluiting
Flareverbinding
Snelkoppeling
Hardgesoldeerde aansluiting
B
c1
l
f
B
c2
f
l
3D120611A
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
