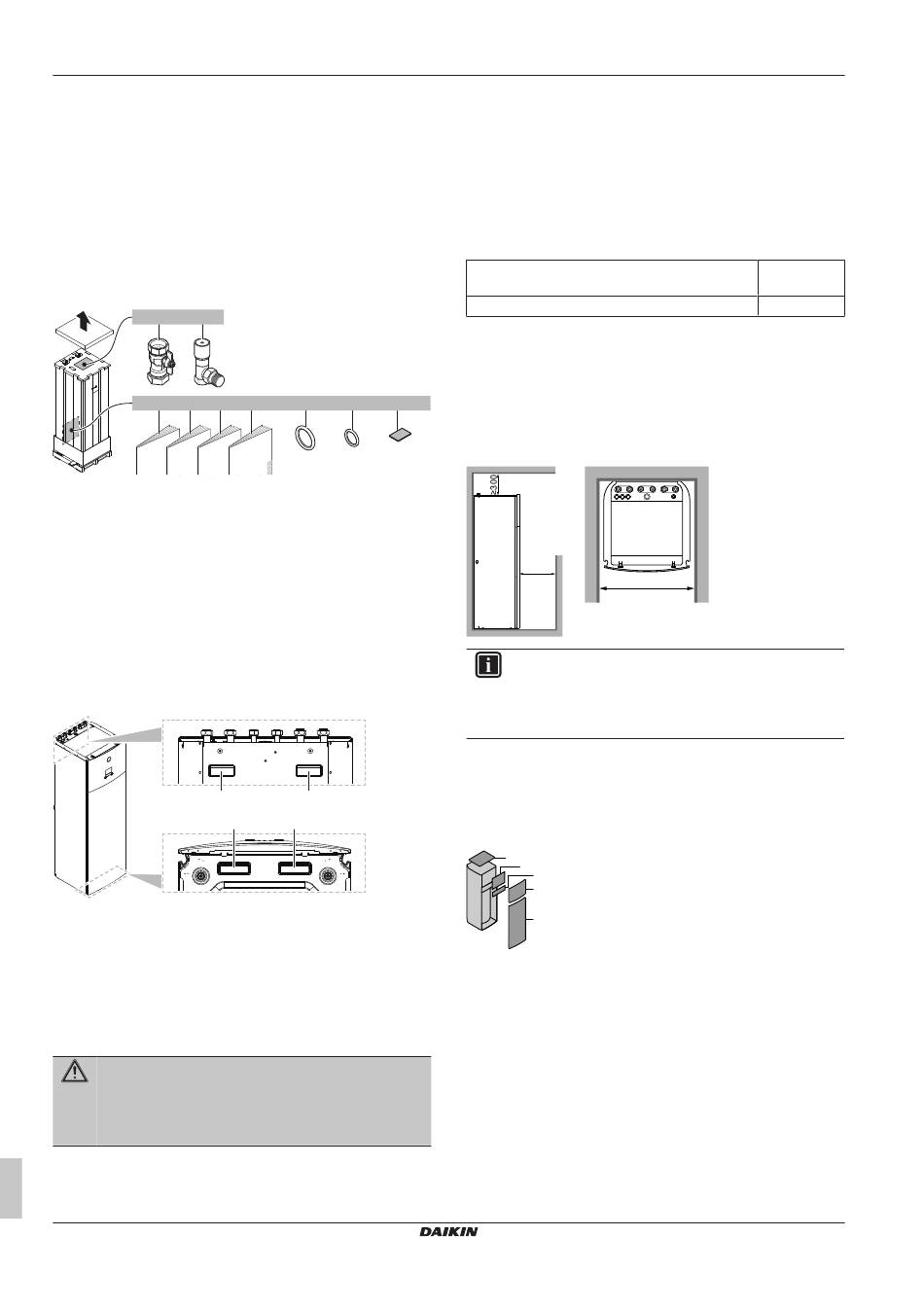

2 Over de doos
Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.
De documentatie is oorspronkelijk in het Engels geschreven. Alle
andere talen zijn vertalingen.
2
Over de doos
2.1
Binnenunit
2.1.1
Toebehoren uit de binnenunit verwijderen
a
b
4×
1×
c
d
e
1×
1×
1×
a
Afsluiters voor watercircuit
b
Overdrukomloopklep
c
Algemene veiligheidsmaatregelen
d
Bijlageboek met optionele uitrustingen en apparatuur
e
Installatiehandleiding van de binnenunit
f
Gebruiksaanwijzing
g
Afdichtingsringen voor afsluiters (watercircuit voor
ruimteverwarming)
h
Afdichtingsringen voor ter plaatse te voorziene afsluiters
(watercircuit voor warm tapwater)
i
Afdichtingstape voor de inlaat van de
laagspanningsbedrading
2.1.2
De binnenunit hanteren
Gebruik de grepen aan de achterkant en aan de onderkant om de
unit te dragen.
a
a
Grepen aan de achterkant van de unit
b
Grepen aan de onderkant van de unit. Kantel de unit
voorzichtig naar achter zodat de grepen zichtbaar worden.
3
Installatie van de unit
3.1
Installatieplaats voorbereiden
WAARSCHUWING
Het toestel wordt opgeslagen in een ruimte zonder
ontstekingsbronnen die voortdurend branden (bijvoorbeeld:
open vuur, een draaiend gastoestel of een draaiende
elektrische verwarming).
Installatiehandleiding
4
f
g
h
i
1×
8×
4×
1×
a
b
b
3.1.1
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij de volgende omgevingstemperaturen:
▪ Ruimteverwarming: 5~30°C
▪ Ruimtekoeling: 5~35°C
▪ Productie van warm tapwater: 5~35°C
▪ Houd rekening met de volgende richtlijnen:
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
Maximum totale waterleidinglengte
(a)
De precieze waterleidinglengte kan bepaald worden met
behulp van de Hydronic Piping Calculation-tool. De
Hydronic Piping Calculation-tool is een onderdeel van
de Heating Solutions Navigator die beschikbaar is via
https://professional.standbyme.daikin.eu. Neem contact
op met uw dealer als u geen toegang heeft tot Heating
Solutions Navigator.
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
≥500
≥600
INFORMATIE
Als de montageruimte beperkt is, doe dan het volgende
voordat u de unit op zijn definitieve plaats installeert:
"3.3.2 De afvoerslang op de afvoer aansluiten"
Daarvoor moet u één of beide zijpanelen verwijderen.
3.2
De unit openen en sluiten
3.2.1
De binnenunit openen
Overzicht
1
3
5
2
4
1
Bovenpaneel
2
Paneel van de gebruikersinterface
3
Deksel van schakelkast
4
Frontpaneel
5
Deksel van de hoogspanning-schakelkast
Openen
1 Verwijder het bovenpaneel.
10 m
(a)
50 m
(mm)
[ 4 6].
ETVH/X16S18+23DA6V+9W(G)
Daikin Altherma 3 H HT F
4P586454-1 – 2019.07
