Aansluiting van het watercircuit
De wateraansluitingen dienen te gebeuren in overeenstemming met
"5.1.4. Installatietekening voor de unit" op pagina
waterinlaat en -uitlaat respecteert.
Vervorm de unit niet door te forceren wanneer u de
leidingen aansluit.
Als er vuil in het watercircuit terechtkomt, kunnen storingen ontstaan.
Daarom moet u bij het aansluiten van het watercircuit steeds
rekening houden met het volgende:
■
Gebruik uitsluitend zuivere leidingen.
■
Houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen.
■
Dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat er geen stof of vuil kan indringen.
■
Dicht de aansluitingen af met een goed afdichtmiddel voor
schroefdraad. De afdichting moet bestand zijn tegen de druk en
temperatuur in het systeem, en moet ook bestand zijn tegen de
gebruikte glycol in het water.
■
Bij het gebruik van leidingen van een ander metaal dan
messing, moeten beide materialen van elkaar worden
geïsoleerd om galvanische corrosie te voorkomen.
■
Omdat messing een zacht materiaal is, moet u het watercircuit
met het juiste gereedschap aansluiten. Het verkeerde gereed-
schap zou de leidingen beschadigen.
Zo sluit u de bij de unit geleverde accessoires aan
Zorg ervoor dat het waterfilter, de manometer en de
drukveiligheidsklep (geleverd bij de unit) tussen de afsluiter
en de waterinlaat gemonteerd zijn. Dit deel van de
installatie moet binnen gemonteerd worden.
■
Afhankelijk van de richting van de waterstroming, moet het
waterfilter moet worden geïnstalleerd zoals afgebeeld.
■
Voorzie voldoende ruimte om het waterfilter te reinigen en de
werking van de drukveiligheidsklep regelmatig te controleren.
■
De drukveiligheidsklep moet gemonteerd worden in overeen-
stemming met de geldende lokale en nationale regelgeving en
moet worden geplaatst zoals getoond in de figuur.
■
Als er een afvoerleiding op de drukveiligheidsklep is aangesloten,
moet
zij
aflopend
in
geïnstalleerd. Zij moet aan de lucht worden blootgesteld.
EWAQ+EWYQ005~007ADVP
Bedrijfsklare luchtgekoelde ijswaterkoelgroepen en bedrijfsklare
omkeerbare lucht-water warmtepompen
4PW71884-1 – 10.2011
5. Let erop dat u de
een
vorstvrije
omgeving

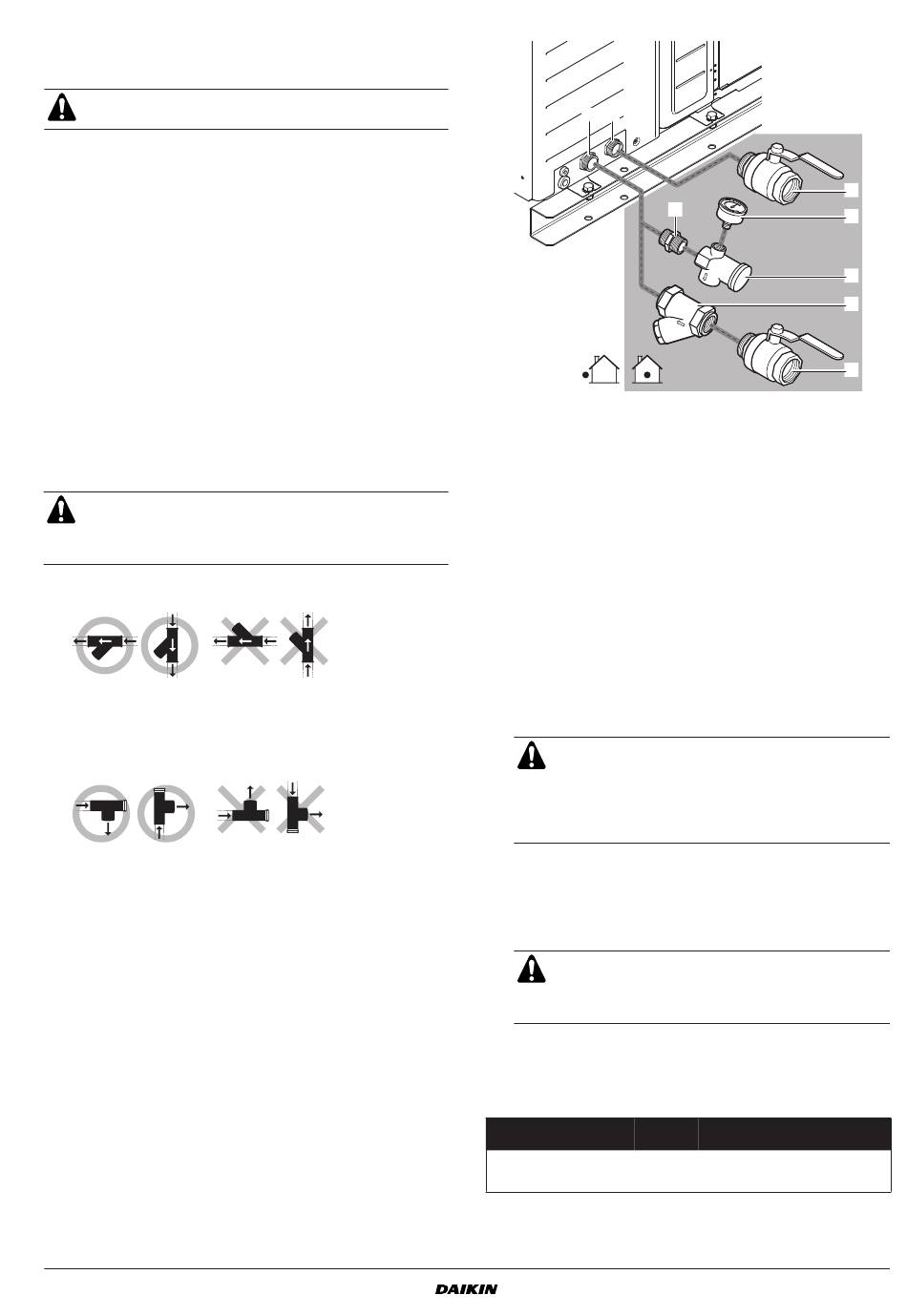

Montagevoorbeeld
1
Waterinlaat
2
Waterfilter
3
Leidingnippel man./man. 1/2"
4
Drukveiligheidsklep
5
Manometer
6
Afsluiter
7
Wateruitlaat
5.6.5.
Bescherming van het watercircuit tegen vorst
Vorst kan de unit beschadigen. Daarom moet het watercircuit in
streken met een koud klimaat worden beschermd door middel van
een verwarmingslint of door toevoeging van glycol aan het water.
In het geval van een verwarmingslint
1
Controleer of het optionele verwarmingslint aan de unit is aan-
gebracht. (De aansluitingen van het in de fabriek gemonteerde
verwarmingslint worden uitgevoerd op aansluitpunten 4/5
binnenin de schakelkast).
Om het verwarmingslint te activeren moet de stroom-
voorziening naar de unit aangesloten zijn en moet de
hoofdschakelaar ingeschakeld zijn. Bijgevolg mag
tijdens koude periodes de stroomvoorziening nooit
langdurig verbroken worden of de hoofdschakelaar
niet uitgeschakeld worden.
2
Installeer een verwarmingslint (lokale levering) op de buiten-
leiding. De voedingsaansluitingen voor dit verwarmingslint
worden
moeten worden uitgevoerd op aansluitpunten 4/5 binnen de
schakelkast als dit verwarmingslint niet meer dan 200 W
verbruikt.
Als dit verwarmingslint meer dan 200 W verbruikt,
moet het op een afzonderlijke voeding worden
aangesloten en dus niet op de aansluitpunten 4/5
voor het verwarmingslint!
In het geval van glycol
Zorg dat het watersysteem gevuld is met een gewichtsconcentratie
van glycol overeenkomstig de laagste verwachte temperatuur, zoals
vermeld in onderstaande tabel.
Minimale
buitentemperatuur
Ethyleenglycol
Propyleenglycol
Zie ook
"6.1.1. Controle vóór het opstarten" op pagina
1
7
3
0°C
–5°C
10%
15%
10%
15%
6
5
4
2
6
–10°C
–15°C
25%
35%
25%
35%
11.
Montagehandleiding
7
