2.2.
Standaardtoebehoren
(*)
Gasleiding (1)
+ koperen pakking
Gasleiding
(2)(*)
Gasleiding
(3)(*)
Montagehandleiding
Gebruiksaanwijzing
Label gefluoreerde broeikasgassen
Meertalig label gefluoreerde
broeikasgassen
(*) Alleen voor ERQ140.
Plaats van de accessoires: zie
1
Accessoires
2.3.
Technische en elektrische specificaties
Raadpleeg het Engineering Data Book voor een volledige lijst van
specificaties.
3.
V
OORAFGAAND AAN DE INSTALLATIE
Aangezien de ontwerpdruk 4,0 MPa of 40 bar bedraagt,
kunnen
dikkere
leidingen
"7.1. Keuze van het leidingmateriaal" op pagina
3.1.
Voorzorgsmaatregelen voor R410A
Voor het koelmiddel moeten strikte voorzorgsmaatregelen
worden genomen om het systeem schoon, droog en afgedicht te
houden.
-
Schoon en droog
Voorkom dat vreemd materiaal (zoals minerale olie of vocht) in
het systeem terechtkomt.
-
Afgedicht
Raadpleeg
daartoe
"8. Voorzorgsmaatregelen
koelmiddelleidingen" op pagina 7
procedures.
Omdat R410A een gemengd koelmiddel is, moet eventueel
benodigd extra koelmiddel in vloeibare vorm worden geladen.
(Als het koelmiddel zich in een toestand van gas bevindt,
verandert de samenstelling en zal het systeem niet naar
behoren functioneren.)
De
aangesloten
luchtbehandelingsunits
behandelingsunits
zijn
ontworpen.
3.2.
Montage
Zie de installatiehandleiding van de luchtbehandelingsunit voor
installatie van de luchtbehandelingsunit(s).
Gebruik de airconditioner nooit zonder uitblaasleidingthermistor
(R2T),
aanzuigleidingthermistor
(S1NPH, S1NPL). Anders kan de compressor doorbranden.
Let op de modelnaam en het serienummer op de buitenplaten
(voorplaten) bij het bevestigen of verwijderen zodat u geen
fouten maakt.
Bij het sluiten van de servicepanelen mag het draaimoment niet
meer dan 4,1 N•m bedragen.
Montagehandleiding
3
1
+
1
1
1
1
1
1
afbeelding
1.
vereist
zijn.
Raadpleeg
6.
aandachtig
het
hoofdstuk
bij
het
aanleggen
van
en volg nauwgezet de
moeten
die
uitsluitend
voor
R410A zijn
(R3T)
en
druksensoren
3.3.
Omgaan met de unit

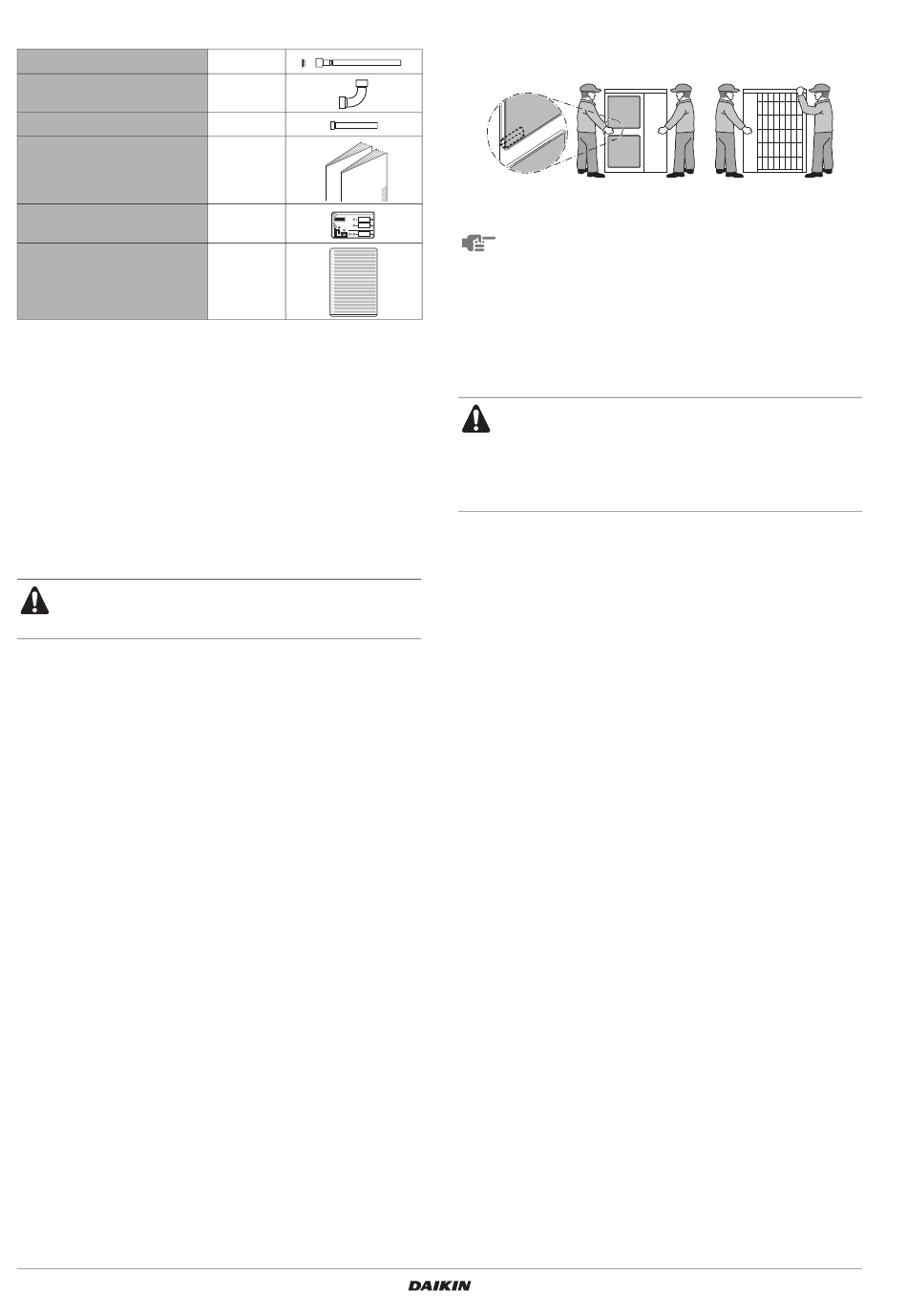

Zoals in de afbeelding is aangegeven, dient de unit rustig bij de
linker- en rechterhandgreep vastgenomen te worden.
Houd de unit vast aan de hoeken, en niet aan de aanzuiginlaat in de
zijkant; anders kunt u de behuizing beschadigen.
Let erop dat u de achterste ribben niet met uw handen of
voorwerpen aanraakt.
4.
E
EN PLAATS VOOR DE INSTALLATIE KIEZEN
Dit is een klasse A-product. In een residentiële omgeving kan dit
product radiostoringen veroorzaken, en dan moet de gebruiker de
gepaste maatregelen treffen.
Neem de gepaste maatregelen om te voorkomen dat
kleine dieren gaan nestelen in de buitenunit.
Kleine dieren die in contact komen met elektrische
onderdelen
veroorzaken. Gelieve de klant te zeggen de ruimte
rond de unit schoon te houden.
1
Zoek voor de opstelling van de unit een plaats waar aan de
volgende omstandigheden wordt voldaan en die de goedkeuring
van uw klant kan wegdragen.
-
Plaatsen die goed worden geventileerd.
-
Plaatsen waar de unit geen overlast veroorzaakt voor de
buren.
-
Veilige plaatsen die bestand zijn tegen het gewicht en de
trillingen van de unit en waar de unit gelijkvloers kan worden
geïnstalleerd.
-
Waar geen brandbaar gas of product kan weglekken.
-
Plaatsen waar altijd voldoende ruimte voor onderhoud is.
-
Plaatsen waar de lengte van de leidingen en de bedrading
van de luchtbehandelingsunits en buitenunits de maximaal
toegestane lengte niet overschrijden.
-
Plaatsen waar lekwater van de unit geen schade aan de
standplaats kan veroorzaken (bijvoorbeeld wanneer de
afvoer verstopt is).
-
Plaatsen waar regen zoveel mogelijk wordt vermeden.
de
2
Als de unit op een nogal winderige plaats wordt opgesteld, dient
speciaal op het volgende te worden gelet.
Een harde wind van 5 m/s of meer tegen de luchtuitlaat van de
buitenunit kan kortsluiting (aanzuiging van afgevoerde lucht)
veroorzaken. Dit kan de volgende gevolgen hebben:
-
Slechtere bedrijfscapaciteit.
-
Vaak voorkomende afzetting van rijp tijdens het verwarmen.
lucht-
-
Onderbreking van de werking door te hoge druk.
-
Wanneer er voortdurend een sterke wind op de voorkant van
de unit blaast, kan de ventilator heel snel gaan draaien totdat
hij defect raakt.
Zie de afbeeldingen voor installatie van deze unit op een plaats
waar u de windrichting kan voorzien.
kunnen
storingen,
rook
ERQ100~140A7V1B
Condensorunit met inverter
4PW51321-1B – 2018.04
of
brand
