Bedieningsinstructies
4.
Montage
4.1.
Handwiel monteren
AANWIJZING
Multi-turn aandrijving SAExC 07.1 – SAExC 16.1/SARExC 07.1 – SARExC 16.1 Non-Intrusive
Informatie
Om beschadigingen tijdens het transport te voorkomen worden handwielen
met een diameter van 400 mm en groter los meegeleverd.
Beschadigingen aan het omschakelmechanisme door een verkeerde
montage!
Ò De omschakelhefboom uitsluitend met de hand zwenken.
Ò Het is niet toegestaan de omschakelhefboom, omwille van de bediening, te
verlengen.
Ò Eerst de handmatige bediening correct koppelen, vervolgens het handwiel
plaatsen.

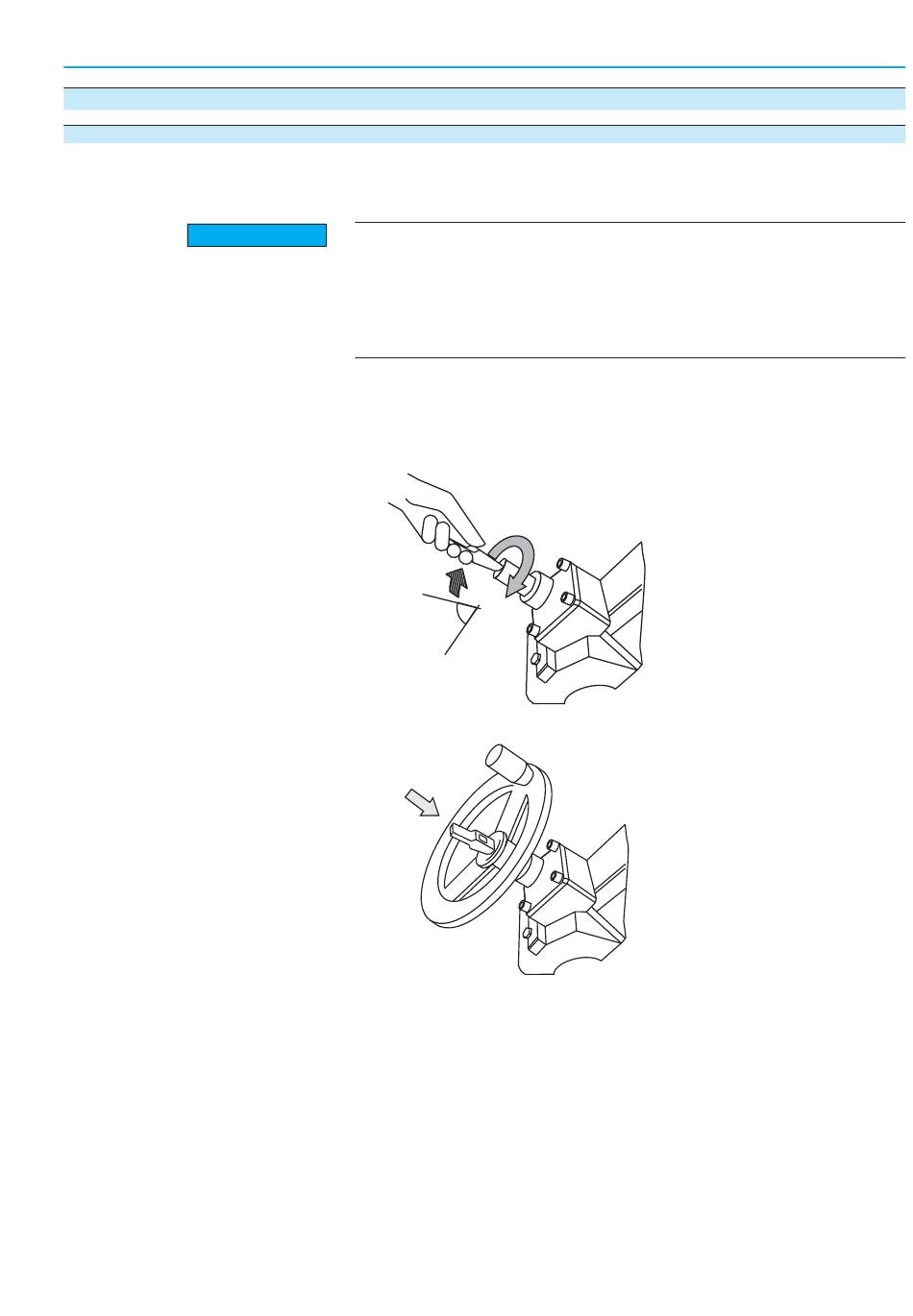

1. Omschakelhefboom met de hand zwenken, daarbij eventueel de schacht
een beetje naar links en naar rechts bewegen, tot de handmatige bedie-
ning gekoppeld is.
De handmatige bediening is correct gekoppeld als de omschakelhefboom
ca. 85° overgehaald kan worden.
2. Het handwiel over de rode omschakelhefboom op de as plaatsen.
3. Het handwiel met de meegeleverde circlip borgen.
met besturingseenheid AUMATIC ACExC 01.1
85°
11
