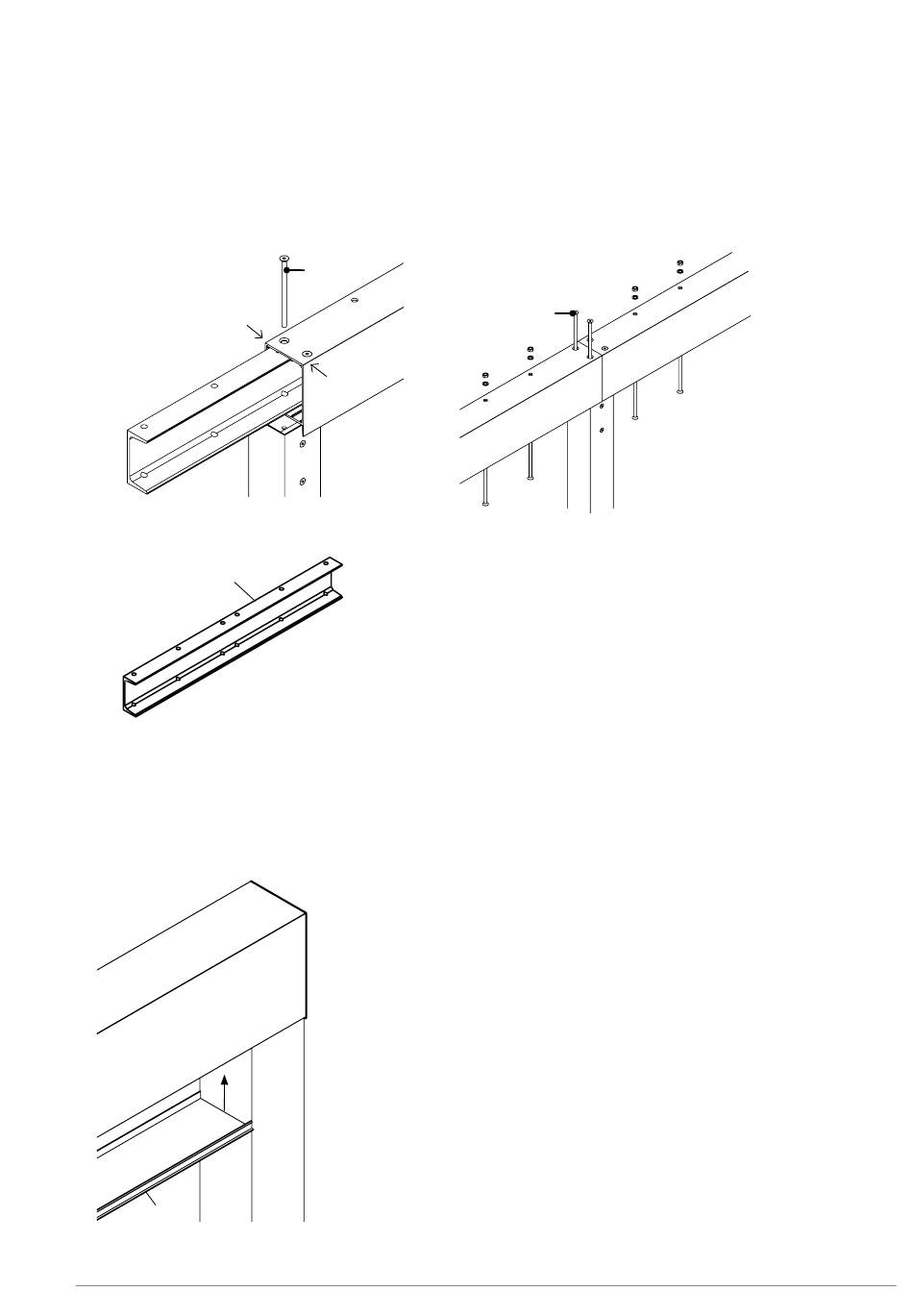

Schuif het verbindingsprofiel UPN140 in de draagbalk
tot het boorgat overeenkomt met de opening in de
draagbalk. Zet het verbindingsprofiel vast met M10 x
180.
UPN140
11.5.7 GDX + GDCX: Cover profiel
- Zaag de afwerkingsclip op lengte en klik deze op de onderzijde van de GDX
GDX
GDCX
42/60
N_MH_Montagehandleiding_Skylux_Climalux_ClimaluxHorizon
M10 x 180
binnenzijde
carport
buitenzijde
carport
CLICK
Schuif de tweede draagbalk over het verbindings-
profiel tot tegen de eerste draagbalk. Breng 2
bouten M10 x 180 in de openingen en draai deze
vast in de console C110. Breng nu de 4 overige
bouten via de onderzijde in de draagbalk door het
verbindingsprofiel UPN140. Voorzie een rondsel
en moer M10 en draai deze vast.
M10 x 180
27/04/2023
