16.3 Clipsende glascovers
Clips bevestiging
Plaatdikte
Glas 44.2 (8 - 9 mm)
Glas 55.2 (10 - 11 mm)
Kunststof 16 mm
Platen 32 mm

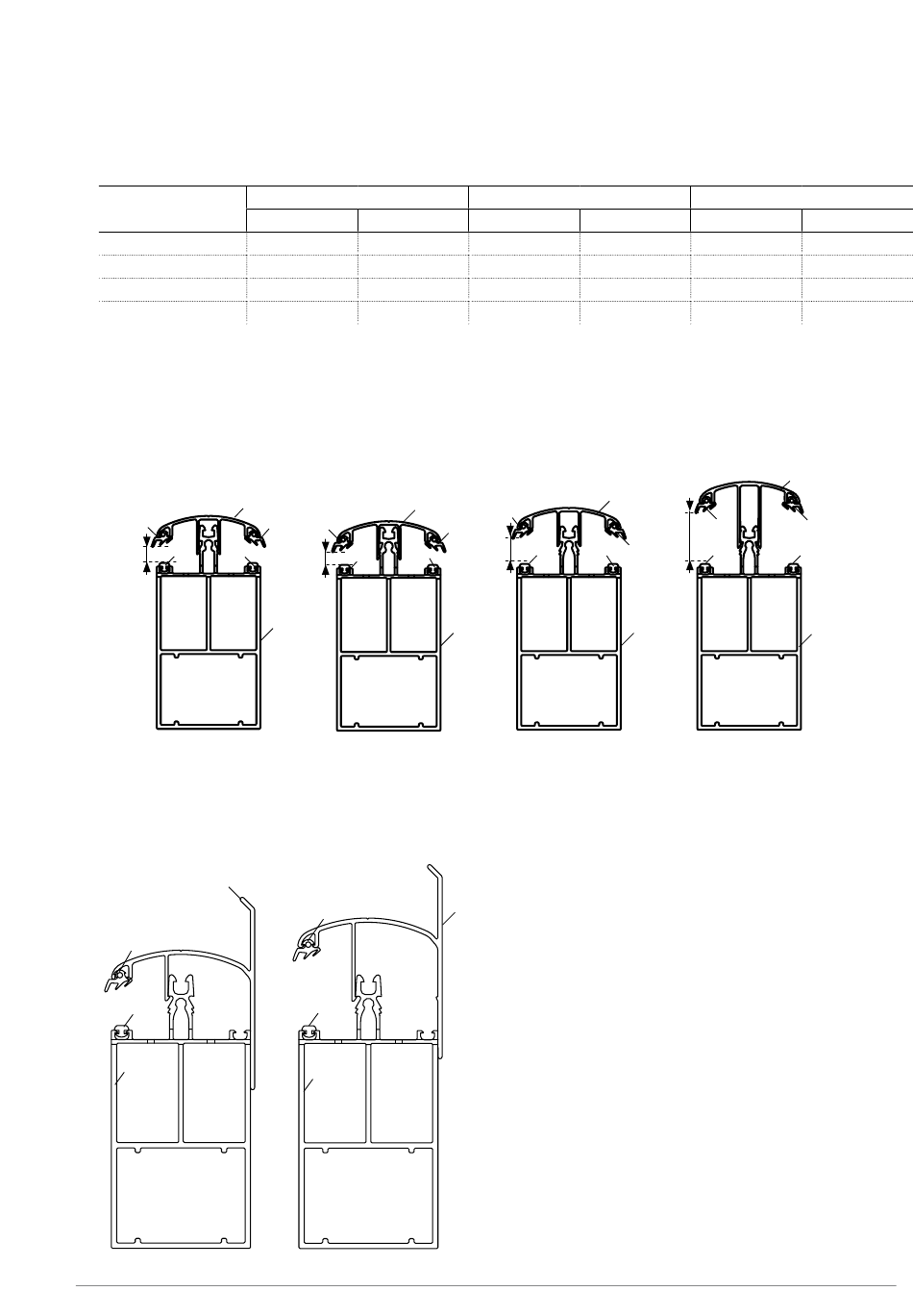

16.3.1 Midden dragers (R2)
1. Duw de rubber C8 in de clips. Rubber C8 stopt aan de gootzijde voor het uiteinde, aan het afsluitprofiel van
de beglazing.
2. Clips met de hand of rubber hamer, let er op geen deuken te maken.
C8
C3
8-9 mm
16.3.2 Zijdragers (R1 & Rn)
CLLX voor kunststofplaten of glas met een dikte van 8-11 mm of 16 mm, of CLL voor kunststofplaten 32 mm: plaats de rubber
C8 aan 1 zijde in de clip.
C8
C3
DX
56/60
N_MH_Montagehandleiding_Skylux_Climalux_ClimaluxHorizon
Midden dragers (R2)
CL16
Fix positie 1
Fix positie 2
Fix positie 3
7
CL16
C8
C8
C3
10-11 mm
C3
DX
CLLX
C8
C3
DX
Zijdragers (R1 & Rn)
CL32
CLLX
7
Fix positie 1
7
Fix positie 2
7
Fix positie 3
3
7
CL16
C8
C8
16 mm
C3
C3
DX
CLL
XLL
C3
7
3
7
3
7
3
3
3
CL16
C8
32 mm
C8
C3
C3
DX
Dichtingen
C8
3
3
3
3
CL32
C8
C3
DX
