V
OORBEREIDINGEN VOOR DE MONTAGE
1
Verband tussen de plafondopening en de stand van de
ophangbout.
(Zie afbeelding 3)
1
Koelmiddelleiding
2
Hangbouten (x4)
3
Ophangbeugel
4
Vals plafond
5
Tussenafstand tussen hangbouten
6
Binnenunit
7
Plafondopening
8
Sierpaneel

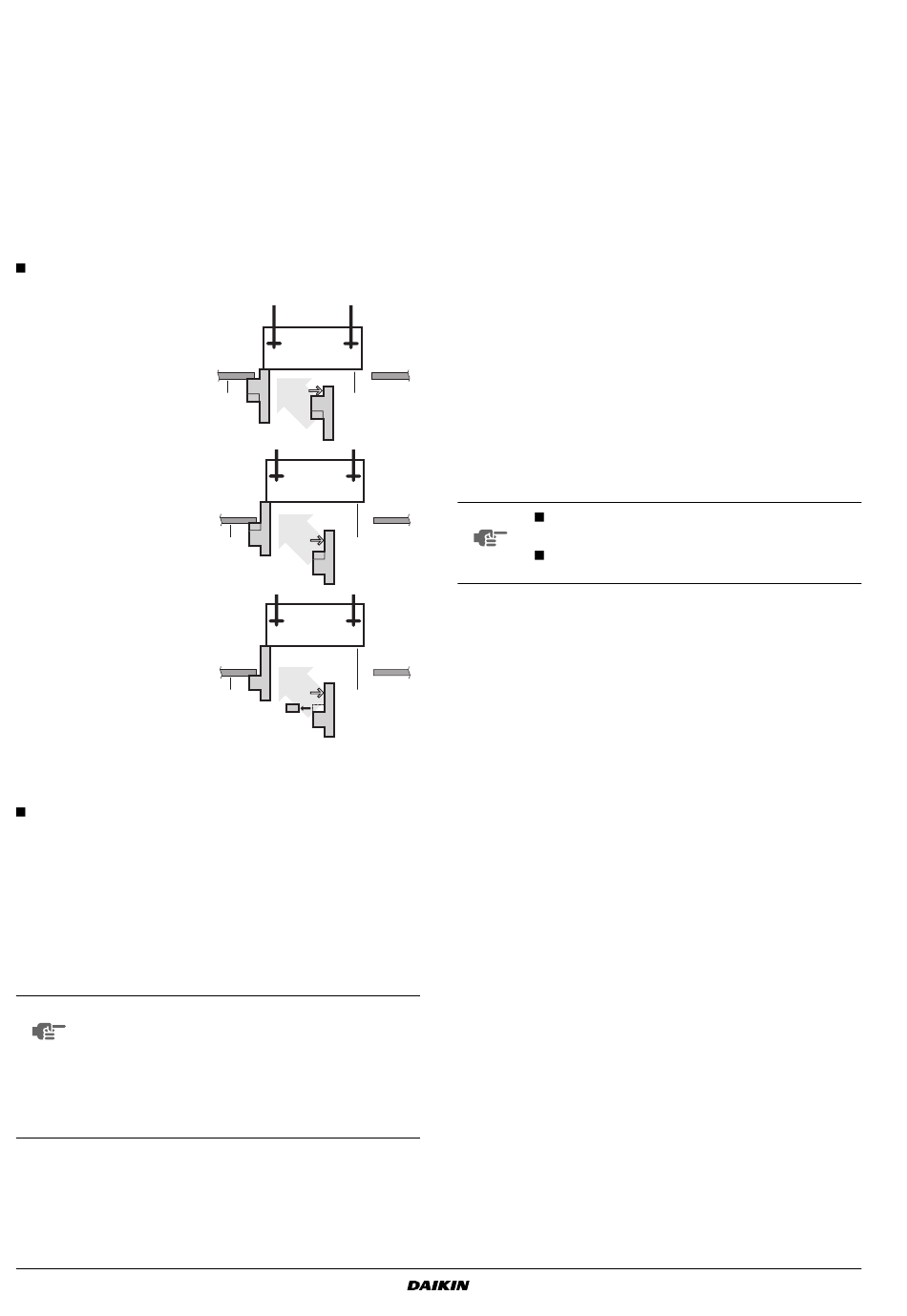

Gebruik de montagegids (geleverd bij de unit) voor de precieze
verticale plaatsing van de unit.
Gebruik de korte kant van de
montagegids bij een normale
installatie
Gebruik de lange kant van de
montagegids bij een
installatie met set voor
aanvoer van verse lucht
Breng de lange zijde van het
installatiesjabloon aan nadat u
het afscheurdeel hebt
verwijderd voor een installatie
met zelfreinigend sierpaneel
Montage is mogelijk bij de volgende afmetingen van de opening.
Bij montage van de unit binnen het bevestigingsraam voor de
plafondmaterialen.
(Zie afbeelding 4)
1
Afmetingen binnen het raam
2
Openingsafmeting in het plafondraam
3
Frame
4
Plafondmateriaal
5
Afmeting van de plafondopening
6
Afmeting voor overlapping van het plafondpaneel
LET OP
Montage is mogelijk met een plafondafmeting van
910 mm (aangeduid met *). Om een overlapping van
het plafond-paneel van 20 mm te bereiken, moet de
afstand tussen het plafond en de unit 35 mm of minder
bedragen. Als de afstand tussen het plafond en de unit
meer dan 35 mm bedraagt, dient u plafondmateriaal te
bevestigen op het onderdeel of het plafond opnieuw te
bedekken.
Montagehandleiding
3
1
2
1
2
1
2
1
Onderkant plafond
2
Onderkant van de unit
2
Maak de benodigde plafondopening voor montage. (Voor een
bestaand plafond)
-
Raadpleeg het papierpatroon voor montage voor de
afmetingen van de plafondopening.
-
Maak de benodigde plafondopening voor montage. Monteer
de koel- en afvoerleidingen aan de kant van de opening naar
de omkastingsuitlaat, alsook de bedrading van de
afstandsbediening (niet nodig bij een draadloos model).
Raadpleeg ieder hoofdstuk over het monteren van de
leidingen en de bedrading.
-
Na het maken van een plafondopening kan het nodig zijn om
de plafondbalken te versterken om het plafondniveau te
behouden en trillingen te voorkomen. Raadpleeg voor
nadere details de aannemer.
3
Bevestig de ophangbouten. (Gebruik bouten van W3/8 of M10).
Gebruik voor bestaande plafonds een anker en voor nieuwe
plafonds een verzonken inzetstuk, verzonken anker of andere
lokaal aan te kopen onderdelen. Op die manier kunt het plafond
versterken zodat die het gewicht van de unit kan dragen. Pas de
speling tegenover het plafond aan vooraleer verder te gaan.
Montagevoorbeeld
(Zie afbeelding 5)
1
Plafondtegel
2
Anker
3
Lange moer of spanschroef
4
Ophangbout
5
Vals plafond
LET OP
Alle bovenvermelde onderdelen zijn lokaal aan te
kopen.
Raadpleeg voor andere methoden dan de
standaardmontage uw verdeler.
FCQ35~140C8VEB + FCQH71~140D8VEB
Split-systeem airconditioners
4PW56201-1
