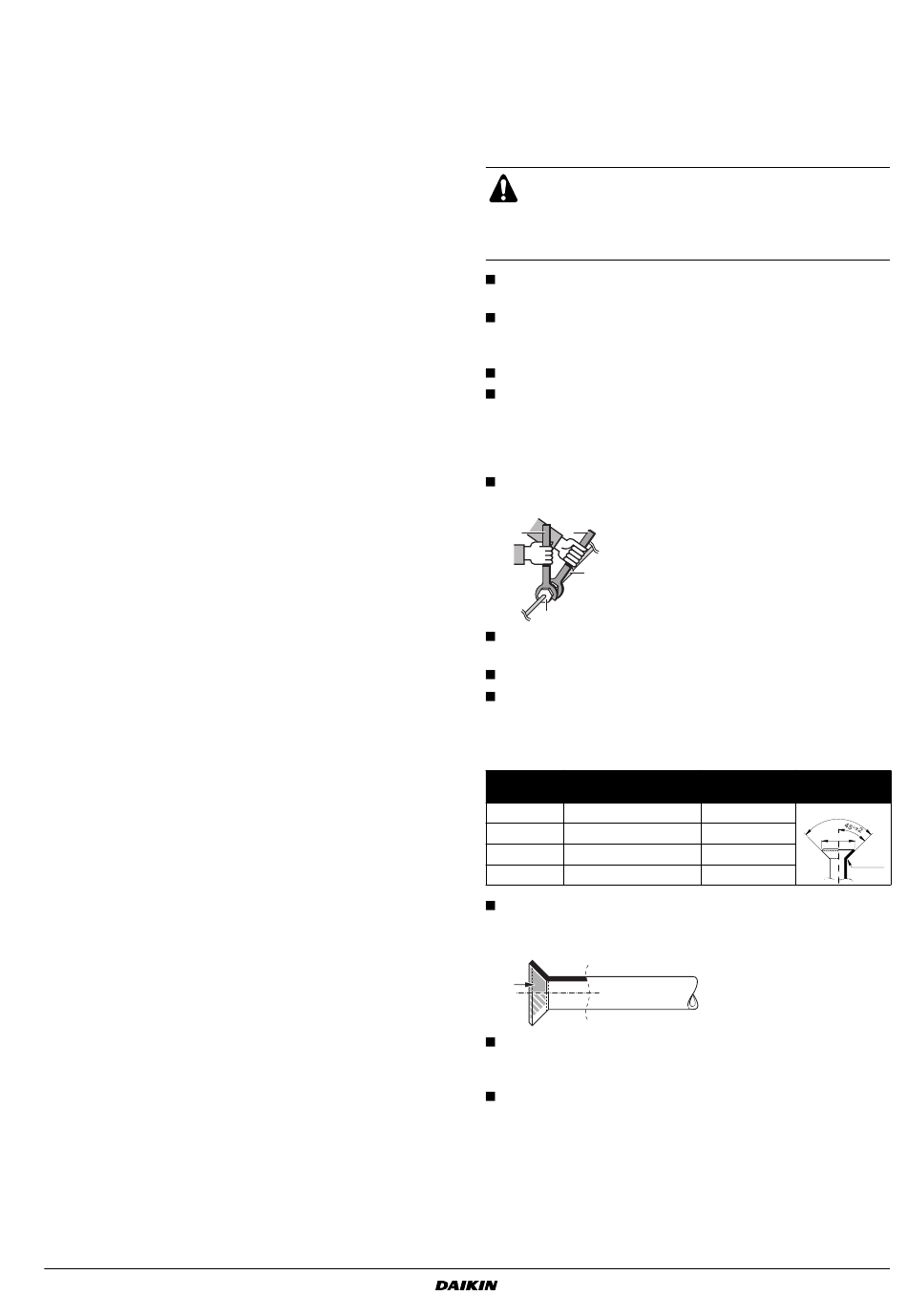

M
ONTAGE VAN DE BINNENUNIT
Raadpleeg ook de montagehandleiding van de opties als u opties
monteert, behalve dan voor het sierpaneel. Al naargelang de
omstandigheden ter plaatse is het misschien gemakkelijker om de
opties te monteren vooraleer de binnenunit is gemonteerd. Bij een
bestaand plafond dient u echter altijd de set voor aanvoer voor verse
lucht te monteren voordat u de unit monteert.
1
Monteer de binnenunit tijdelijk.
-
Bevestig de ophangbeugel aan de ophangbout. Bevestig die
stevig met behulp van een moer en pakking aan de boven-
en onderkant van de ophangbeugel.
-
Bevestigen van de ophangbeugel
1
Moer (lokaal aan te kopen)
2
Pakking (meegeleverd met de unit)
3
Ophangbeugel
4
Dubbele moer (lokaal aan te kopen, vastdraaien)
2
Bevestig het schemablad voor montage. (Alleen voor een nieuw
plafond)
-
Het schemablad voor montage komt overeen met de
afmetingen van de plafondopening. Raadpleeg voor nadere
details de aannemer.
-
Het middelpunt van de opening in het plafond is aangeduid
op het schemablad voor montage. Het middelpunt van de
unit is aangeduid op de behuizing van de unit.
-
Nadat het verpakkingsmateriaal van het papieren
schemablad verwijderd is, kunt u het schemablad op de unit
bevestigen met de hierop aanwezig schroeven zoals
afgebeeld in
afbeelding
1
Schemablad voor montage
2
Midden van de plafondopening
3
Midden van de unit
4
Schroeven (meegeleverd met de unit)
3
Breng de unit in de juiste montagepositie.
(Zie
"Voorbereidingen voor de montage" op pagina
4
Zorg ervoor dat de unit waterpas is.
-
Installeer de unit niet schuin. De binnenunit is uitgerust met
een ingebouwde afvoerpomp en debietschakelaar. (Als de
unit tegen de richting van de condenswaterstroom in hangt
(de kant met de afvoerleiding is hoger), zal de debiet-
schakelaar mogelijk slecht werken en kan er water uit
druppelen.)
-
Zorg ervoor dat de unit waterpas is aan elk van de vier
hoeken. Gebruik daartoe een waterpas of een met water
gevulde vinylbuis, zoals in
1
Waterpas
2
Vinylbuis
5
Verwijder het papierpatroon voor montage. (Alleen voor een
nieuw plafond)
FCQ35~140C8VEB + FCQH71~140D8VEB
Split-systeem airconditioners
4PW56201-1
(Zie afbeelding 6)
8.
3.)
afbeelding
12.
M
ONTAGE VAN DE KOELLEIDING
Raadpleeg de montagehandleiding meegeleverd met de buitenunit
voor het monteren van de koelleiding van de buitenunit.
Voer het warmteisolatiewerk volledig uit aan beide zijden van de gas-
en vloeistofleidingen. Anders kan er water lekken.
Voordat u de buizen aansluit, moet u controleren welk soort
koelmiddel wordt gebruikt.
De installatie moet worden uitgevoerd door een erkend
koeltechnicus; de keuze van de materialen en de installatie
moet voldoen aan de van toepassing zijnde nationale en
internationale voorschriften. In Europa is de norm EN378
van toepassing.
Gebruik een pijpsnijder en moer die voor R410A-koelmiddel
geschikt zijn.
Knijp het uiteinde van de buis vast of plak deze af met tape om
te voorkomen dat stof, vocht of andere vreemde voorwerpen in
de buis terecht komen.
De buitenunit is gevuld met koelstof.
Voer het warmteisolatiewerk volledig uit aan beide zijden van de
gas- en vloeistofleidingen om waterlekken te voorkomen.
(Wanneer u een warmtepomp gebruikt, kan de temperatuur van
de gasleiding oplopen tot ongeveer 120°C. Gebruik een isolatie
die tegen dergelijke temperaturen bestand is.)
Gebruik bij het aansluiten of losmaken van de leidingen aan/van
het toestel altijd een moersleutel en een steeksleutel.
1
2
1
2
3
3
4
4
Er mag niets anders dat het gespecificeerde koelmiddel in het
koelcircuit terechtkomen, zoals lucht, enz.
Gebruik uitsluitend gegloeid materiaal voor flareverbindingen.
Zie
Tabel 1
voor de afmetingen van de flaremoer en het
geschikte aanhaalmoment. (Overmatig aanspannen kan de flare
beschadigen en lekken veroorzaken.)
Tabel 1
Leiding-
diameter
Draaimoment
Ø6,4
15~17 N•m
Ø9,5
33~39 N•m
Ø12,7
50~60 N•m
Ø15,9
63~75 N•m
Wanneer u de flaremoer bevestigt, smeert u eerst de binnenkant
van de flare in met ether- of esterolie en draait u ze vervolgens
met de hand 3 of 4 slagen vast, voordat u ze stevig vastschroeft.
Als het koelgas tijdens de werken lekt moet u de ruimte
ventileren. Het koelgas geeft immers toxische gassen af bij
blootstelling aan vuur.
Controleer of er geen koelgaslekken voorkomen. Er kunnen
immers toxische gassen vrijkomen als het koelgas binnen lekt
en in aanraking komt met het vuur van bijvoorbeeld een
verwarmingstoestel of een kookfornuis.
Momentsleutel
Moersleutel
Leidingverbinding
Flaremoer
Flareafmeting A
(mm)
Flarevorm
90° ±2
8,7~9,1
12,8~13,2
A
16,2~16,6
R0.4~0.8
19,3~19,7
Montagehandleiding
