Koelsysteem
4.8.1 Luchtinlaat, luchtuitlaat en ventilatormodu-
le

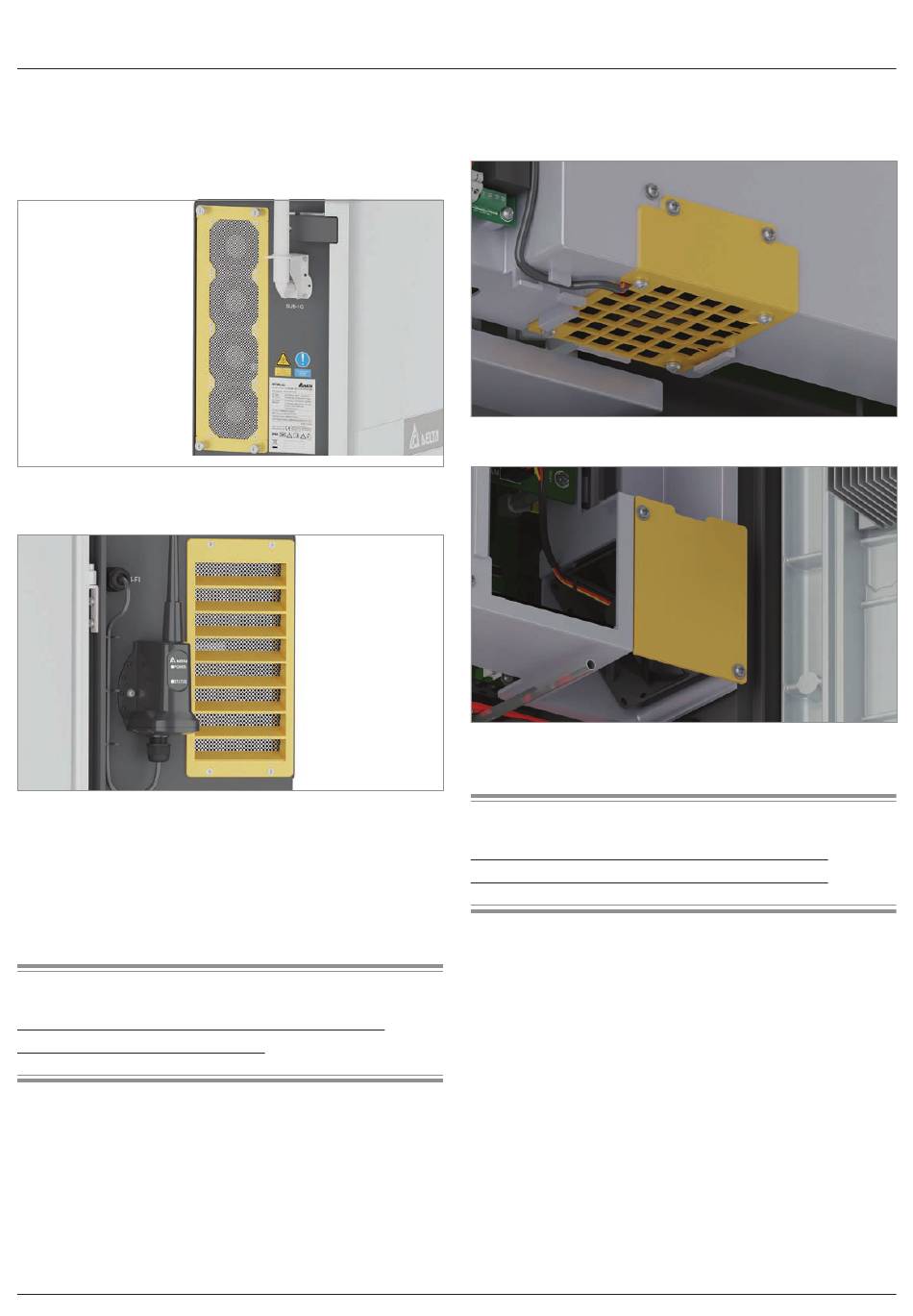

Afb. 4.16:
Positie van de luchtinlaat met ventilatormodule aan
de linkerkant
Afb. 4.17:
Positie van de luchtuitlaatopening rechts
De koellucht wordt door de luchtinlaat aan de linkerzijde van de
spanningsomvormer aangezogen. De verwarmde lucht wordt
door de luchtopeningen aan de rechterzijde van de gelijkrichter
weer aan de omgeving afgegeven.
De ventilatormodule kan worden vervangen.
Verwante onderwerpen
"10.7 De ventilatormodule reinigen/vervangen", pag. 121
"10.8 Luchtuitlaten reinigen", pag. 125
Installatie- en gebruikshandleiding voor omvormer voor zonne-energie M70A EU V1.1 NL 2020-02-20
4.8.2 Interne ventilatoren
De interne ventilatoren verwelven de lucht binnen in de omvor-
mer om warmteophoping te voorkomen.
Afb. 4.18:
Positie van de interne ventilator 1
Afb. 4.19:
Positie van de interne ventilator 2
Verwante onderwerpen
"10.5 Interne ventilator 1 reinigen/vervangen", pag. 112
"10.6 Interne ventilator 2 reinigen/vervangen", pag. 116
