5 Installatie plannen
Netaansluiting (AC)
5.4.7 Vereisten aan de netspanning
3P3W
Spanningsbereik
L1-L2
400 V
-20% / +30%
AC
L1-L3
400 V
-20% / +30%
AC
L2-L3
400 V
-20% / +30%
AC

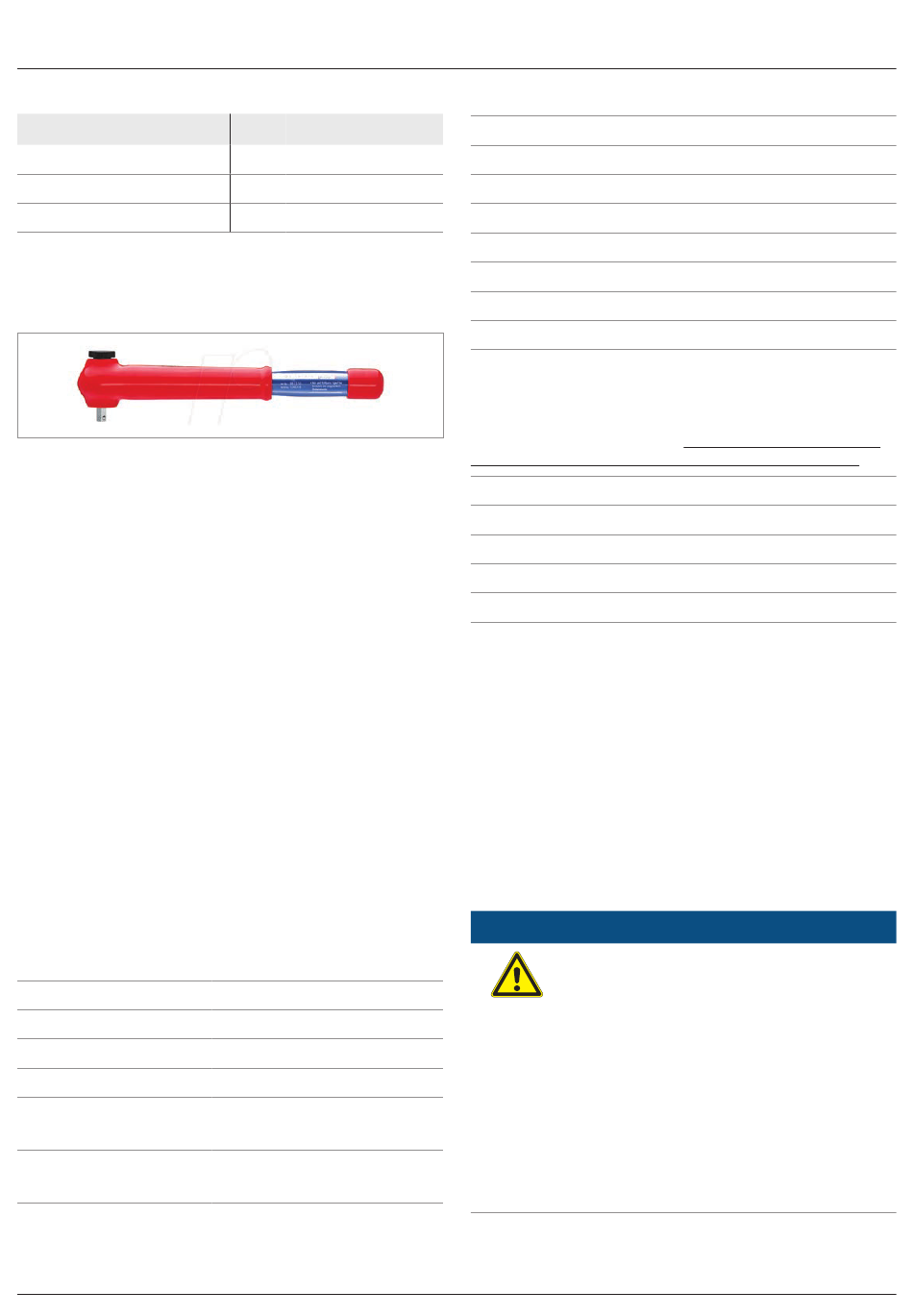

5.4.8 Benodigd speciaal gereedschap
Gebruik een geïsoleerde momentsleutel.
5.4.9 Aanwijzingen voor het berekenen van de
kabeldiameter
Houd bij de berekening van de kabeldiameter rekening met de
volgende belangrijke factoren:
●
Kabelmateriaal
●
Temperatuursomstandigheden
●
Kabellengte
●
Installatietype
●
Spanningsval
●
Vermogensverlies in de kabel
Neem altijd de vereisten volgens IEC 60364-5-52 en de speci-
fieke installatievoorschriften van uw land in acht.
Frankrijk: volg de installatievoorschriften van UTE 15-712-1 op.
Deze norm bevat voorschriften ten aanzien van de minimale
kabeldoorsnedes alsmede voorschriften ter voorkoming van
oververhitting ten gevolge van hoge stroomwaarden.
Duitsland: volg de installatievoorschriften van VDE 0100-712
op. Deze norm bevat voorschriften ten aanzien van de minimale
kabeldoorsnedes alsmede voorschriften ter voorkoming van
oververhitting ten gevolge van hoge stroomwaarden.
5.4.10 Specificatie AC-klemmenblok
Aansluitingstype
Nominale stroom I
N
Nominale spanning U
N
Ladderbevestiging
Bevestigingstype
Aanhaalmoment
36
3P4W Spanningsbereik
L1-N
230 V
-20% / +30%
AC
L2-N
230 V
-20% / +30%
AC
L3-N
230 V
-20% / +30%
AC
Schroeven met inbus
96 A
1000 V
●
8mm-inbus (L1, L2, L3, N)
●
M8-moer (PE)
●
31 Nm (L1, L2, L3, N)
●
14, 7 Nm (PE)
5.4.11 Specificatie voor koperkabels
Min./max. kabeldiameter
Min./max. Draaddiameter
Zonder adereindhuls
●
Starre kabel
●
Kabel met meerdere draden
met adereindhuls
●
flexibele kabel
Striplengte
5.4.12 Specificatie voor aluminiumkabels
Aluminium kabels kunnen alleen in combinatie met Al-Cu-pers-
verbinders worden gebruikt (zie "5.4.14 Aanwijzingen voor het
selecteren en gebruiken van Al-Cu-persverbinders", pag. 37)
Min./max. kabeldiameter
Min./max. Draaddiameter
Zonder adereindhuls
●
Starre kabel
●
Kabel met meerdere draden
5.4.13 Omgang met aluminiumkabels bij de instal-
latiewerkzaamheden
Bij gebruik van aluminiumkabels moeten de speciale eigenschap-
pen van het aluminium in acht worden genomen:
●
Aluminium "vloeit", wat wil zeggen dat het onder druk mee-
geeft.
●
Bij het strippen vormt zich binnen enkele minuten een dun-
ne, niet geleidende oxidelaag, die de overgangsweerstand
tussen kabel en klempunt verhoogt.
●
De specifieke geleidbaarheid en daarmee de stroombelast-
baarheid is circa een derde lager dan bij koper.
LET OP
Voer om een veilig en betrouwbaar contact bij
aluminiumkabels te waarborgen altijd de vol-
gende stappen uit:
► Houd de montagelocatie zoveel mogelijk vrij
van vocht of agressieve atmosfeer.
► Voer het aansluiten van aluminiumkabels
vlot uit.
► Reinig het gestripte uiteinde van de
aluminiumdraad mechanisch (schaaf
bijvoorbeeld met een mes de oxidelaag
eraf), dompel de aluminiumdraad vervolgens
meteen in zuur- en alkalivrije (= neutrale)
vaseline en steek het uiteinde onmiddellijk in
de Al-Cu-persverbinder.
Installatie- en gebruikshandleiding voor omvormer voor zonne-energie M70A EU V1.1 NL 2020-02-20
26,0 - 57,0 mm
35 - 120 mm
2
35 - 120 mm
2
35 - 120 mm
2
20 mm
26,0 - 57,0 mm
35 - 120 mm
2
35 - 120 mm
2
