5 Programmering van een frequentieomvormer

5.1 Inleiding

De toepassingsspecifieke functies van de frequentieom-
vormer zijn te programmeren via parameters. Om toegang
te krijgen tot parameters drukt u op [Quick Menu] of [Main
Menu] op het LCP. (Zie 4 Gebruikersinterface voor meer
informatie over het gebruik van de functietoetsen op het
LCP.) Parameters zijn ook toegankelijk via een pc en de
MCT-10 setup-software (zie Extern programmeren met
MCT-10).
5
5
Het snelmenu is bedoeld om de frequentieomvormer voor
te bereiden op de eerste inschakeling (Q2-** Snelle setup)
en bevat uitgebreide instructies voor standaardtoepas-
singen voor de frequentieomvormer (Q3-** Functiesetups).
Stap-voor-stapbeschrijvingen zijn beschikbaar. Via deze
instructies wordt de gebruiker in de juiste volgorde door
de benodigde parameters voor het programmeren van een
toepassing geleid. De waarden die voor een parameter
worden ingesteld, kunnen leiden tot wijzigingen in de
beschikbare opties in de parameters die daarna volgen.
Het snelmenu vormt een eenvoudig hulpmiddel voor een
snelle inbedrijfstelling van de meeste systemen.
Het hoofdmenu biedt toegang tot alle parameters, inclusief
parameters voor geavanceerde omvormertoepassingen.

5.2 Programmeervoorbeeld

Hieronder volgt een voorbeeld waarbij de frequentieom-
vormer via het snelmenu wordt geprogrammeerd voor een
veelgebruikte toepassing met een regeling zonder
terugkoppeling.
•
Tijdens deze procedure wordt de frequentieom-
vormer geprogrammeerd om een analoog
stuursignaal van 0-10 V DC te ontvangen op klem
53.
•
De frequentieomvormer zal reageren door aan de
motor een uitgangssignaal van 6-60 Hz te leveren
dat proportioneel is met het ingangssignaal (0-10
V DC = 6-60 Hz).
Dit is een veelgebruikte ventilatortoepassing voor HVAC-
systemen.

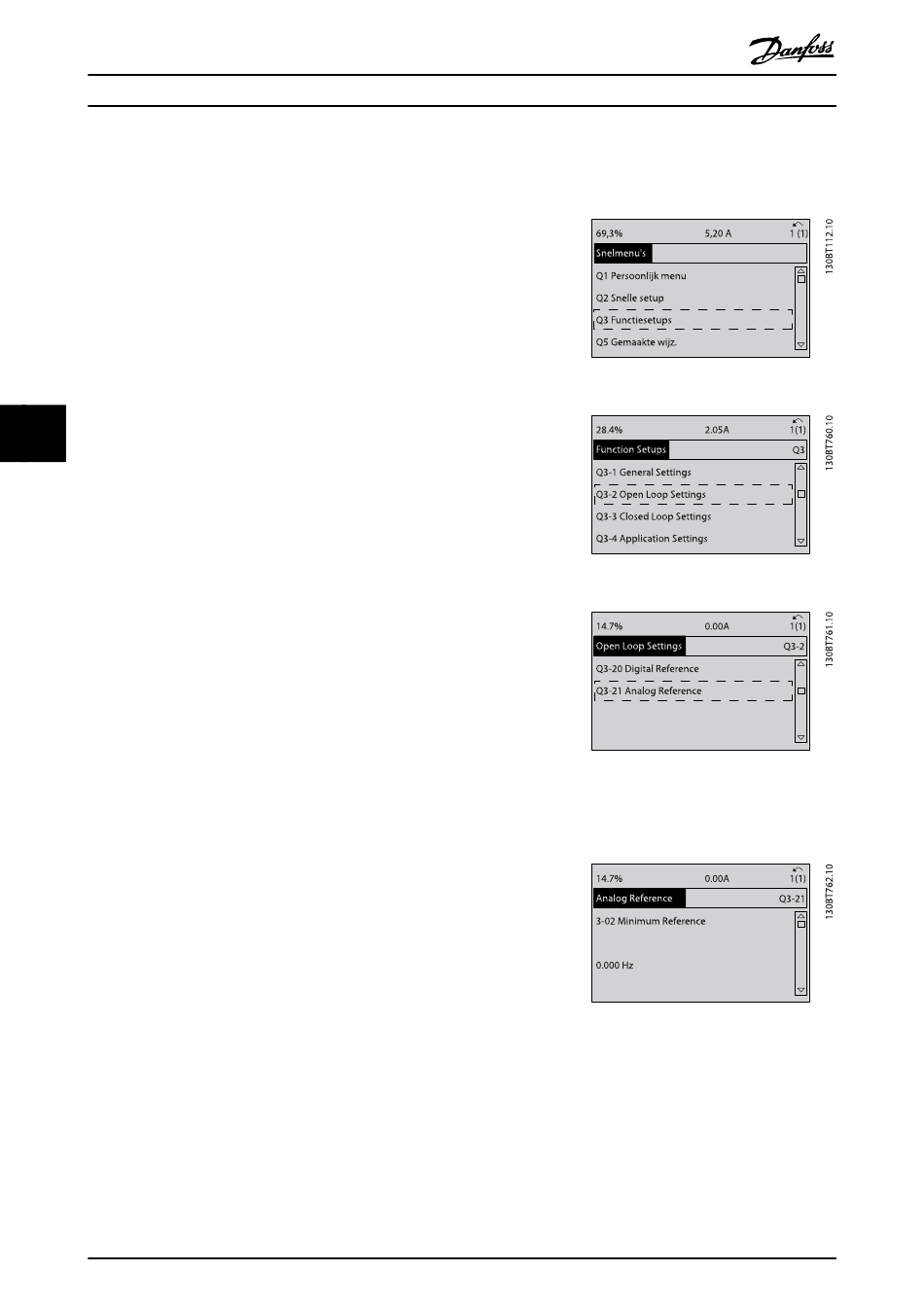

Druk op [Quick Menu] en selecteer de volgende
parameters door met behulp van de navigatietoetsen naar
de benamingen te schuiven. Druk na iedere actie op [OK].
1.
Q3 Functiesetups
36
®
VLT
HVAC Drive Bedieningshandleiding
®
MG.11.AE.18 – VLT
is een gedeponeerd handelsmerk van Danfoss
2.
Q3-2 Inst. geen terugk.
3.
Q3-21 Analoge referentie
4.
3-02 Minimumreferentie. Stel de minimale interne
referentie van de frequentieomvormer in op 0 Hz.
(Hiermee wordt de minimumsnelheid van de
frequentieomvormer ingesteld op 0 Hz.)
