5.
3-03 Max. referentie. Stel de maximale interne
referentie van de frequentieomvormer in op 60
Hz. (Hiermee wordt de maximumsnelheid van de
frequentieomvormer ingesteld op 60 Hz. Houd er
rekening mee dat de waarde 50/60 Hz een
regioafhankelijke instelling is.)
6.
6-10 Klem 53 lage spanning. Stel de minimale
externe spanningsreferentie op klem 53 in op 0 V.
(Hiermee wordt het minimale ingangssignaal
ingesteld op 0 V.)
7.
6-11 Klem 53 hoge spanning. Stel de maximale
externe spanningsreferentie op klem 53 in op 10
V. (Hiermee wordt het maximale ingangs-
signaalingesteld op 10 V.)
8.
6-14 Klem 53 lage ref./terugkopp. waarde . Stel de
minimale snelheidsreferentie op klem 53 in op 6
Hz. (Hierdoor weet de frequentieomvormer dat
de minimale spanning die op klem 53 wordt
ontvangen (0 V) overeenkomt met een uitgangs-
signaal van 6 Hz).
®
VLT
HVAC Drive Bedieningshandleiding
®
MG.11.AE.18 – VLT
is een gedeponeerd handelsmerk van Danfoss
9.
6-15 Klem 53 hoge ref./terugkopp. waarde . Stel de
maximale snelheidsreferentie op klem 53 in op 60
V. (Hierdoor weet de frequentieomvormer dat de
maximale spanning die op klem 53 wordt
ontvangen (10 V) overeenkomt met een uitgangs-
signaal van 60 Hz.)
Met een extern apparaat dat klem 53 van de frequentie-
omvormer voorziet van een stuursignaal van 0-10 V is het
systeem nu bedrijfsklaar. U kunt zien dat de schuifbalk
rechts op de laatste afbeelding van het display nu
onderaan staat, wat aangeeft dat de procedure is voltooid.

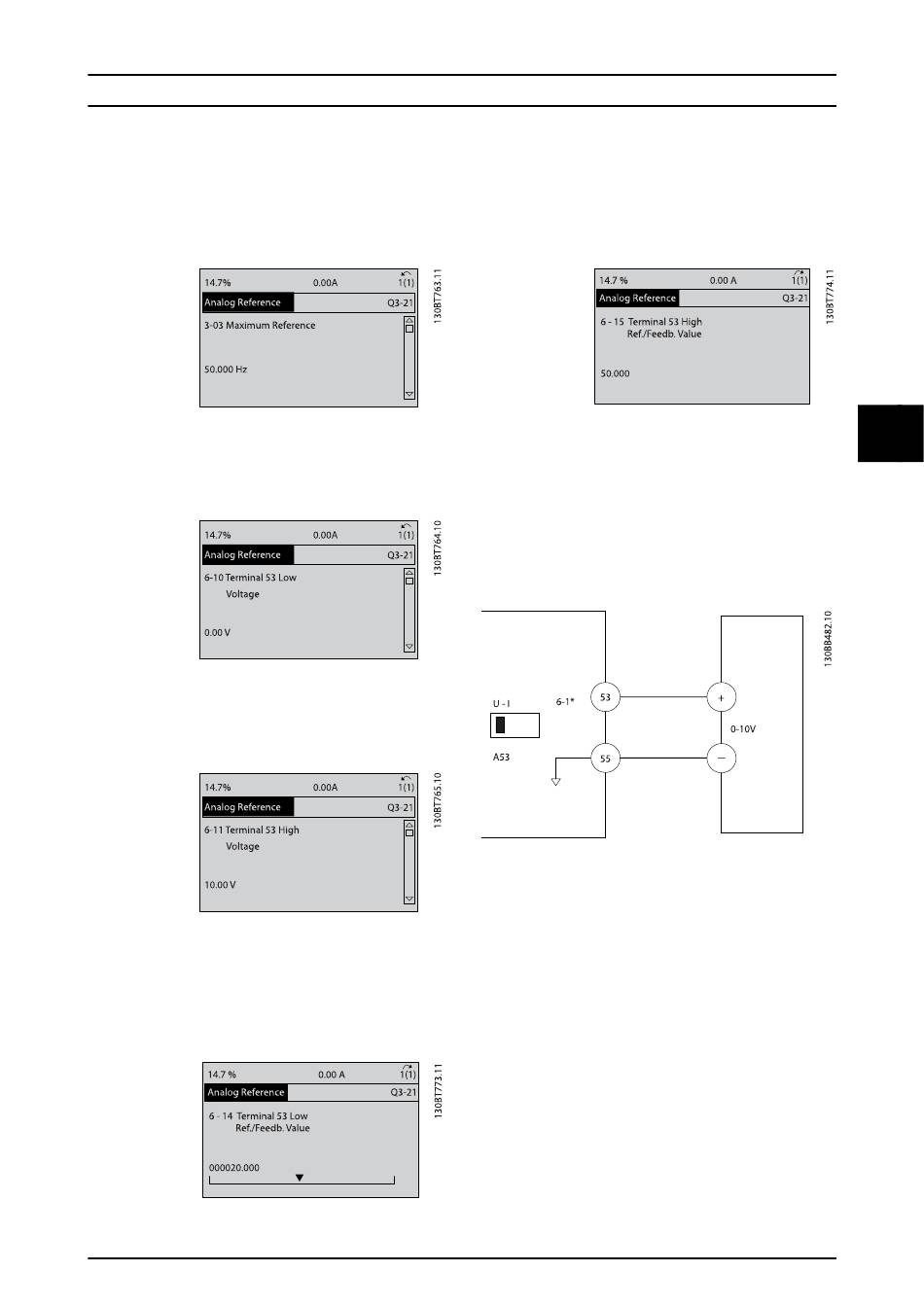

Afbeelding 5.1 toont de kabelaansluitingen die zijn gebruikt
om deze setup te realiseren.
Afbeelding 5.1 Bedradingsvoorbeeld voor extern apparaat dat
een stuursignaal van 0-10 V levert
5.3 Voorbeelden van het programmeren
van stuurklemmen
Stuurklemmen kunnen worden geprogrammeerd.
•
Voor elke klem zijn specifieke functies
beschikbaar die door de klem kunnen worden
uitgevoerd.
•
Functies worden ingeschakeld via de parameters
die bij de klem horen.
•
Voor een juiste werking van de frequentieom-
vormer moeten de stuurklemmen
5
5
37
