Datalogging van M-Buswaardes van de CAN-BC

(BL-NET
Voor de datalogging van de M-Buswaardes is de Bootloader BL-NET (vanaf versie 2.17)
benodigd. Het programma Winsol (vanaf versie 2.00) maakt het inlezen en de verwerking
van de door de Bootloader opgeslagen meetwaardes van de CAN-BC mogelijk. Een
uitgebreide beschrijving van het programma Winsol is in de handleiding van de Bootloader
BL-NET beschikbaar. Hierna worden enkele de specifieke Winsol – instellingen voor de
CAN-BC beschreven.
De datalogging van de waardes van de CAN-BC geschiedt in de modus „CAN datalogging".
De waardes van de CAN-BC worden in een voorgegeven datapakket uitgegeven. Het
datapakketten voor het inlezen in de Bootloader worden in Setup-Dialoog onder „Weergave
waardes" vastgelegd:

Configuratie

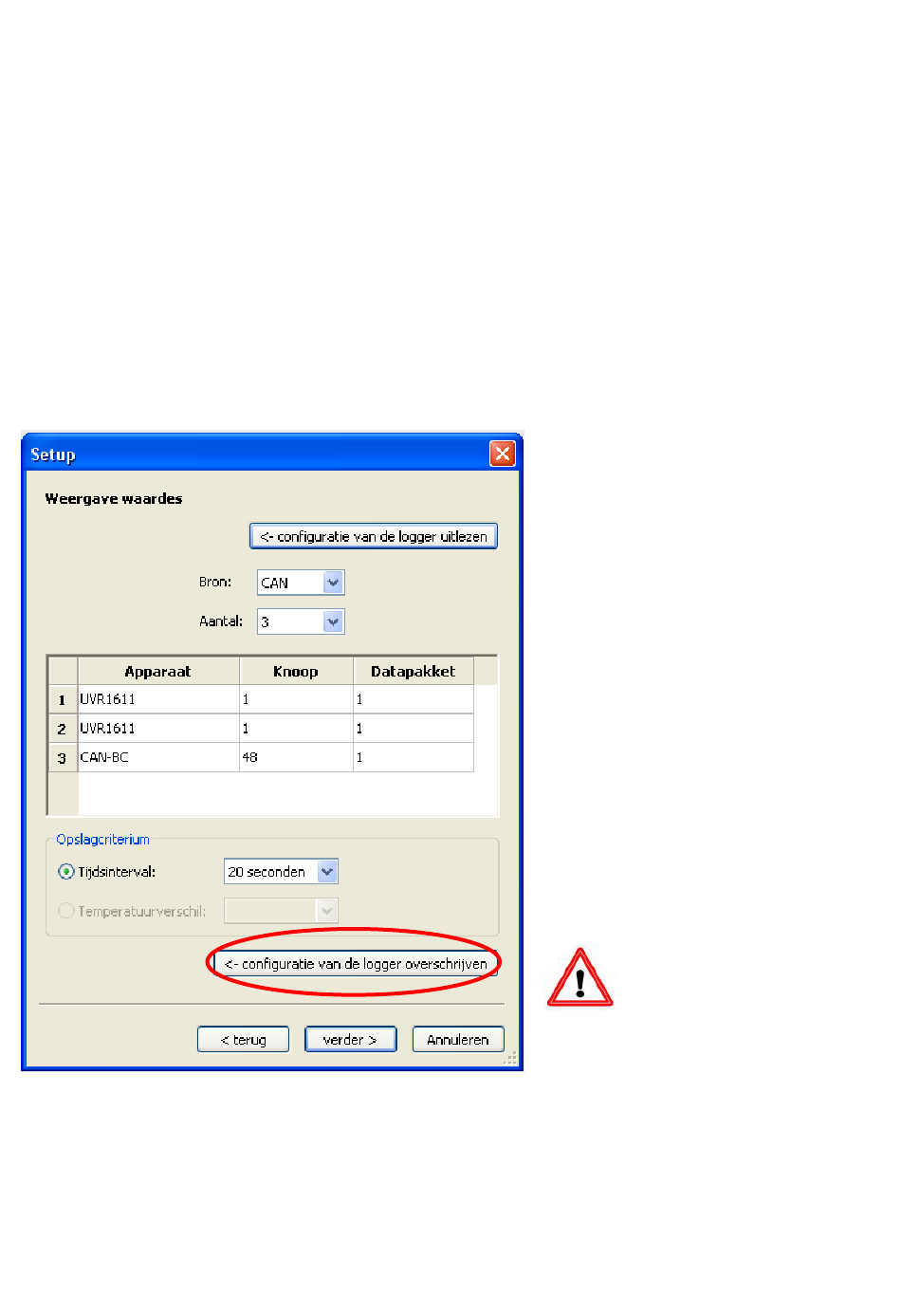

Voorbeeld: (CAN-netwerk met een regelaar UVR1611 en een CAN-BC):
Knoop:
Opgave van het knoopnummer van het apparaat, waarvan data moet worden
ingelezen.
Datapakket: iedere regelaar UVR1611 en iedere energiemeter CAN-EZ kan max. 2
datapakketten en iedere CAN-BC 1 datapakket uitgeven.
Apparaat:
Keuze van het apparaat (UVR1611, CAN-EZ of CAN-BC).
18
Uitlezen van de in de logger
opgeslagen configuratie
Vastleggen van de bron (CAN, DL)
en aantal datapakketten.
Door te dubbelklikken op een
gewenst
veld
betreffende
instellingen
geselecteerd.
Keuze van het opslagcriterium
Overschrijven van de configuratie
op de logger.
Alleen indien deze knop
wordt aangeklikt, worden
de
instellingen als configuratie in de
logger
overgenomen
opgeslagen.
kunnen
de
worden
gewijzigde
en
