Systeemvereisten
Voor het gebruik van de CAN-BC incl. datalogging met Winsol versie ≥2.00 is ten
minste de versie 3.18 op de regelaar UVR1611 en de C.M.I. (of een Bootloader met
versie >2.17) vereist.
Voedingscapaciteit
Per regelaar (UVR1611) kunnen maximaal twee apparaten (CAN-monitor, CAN-I/O module
e.d.) gevoed worden. Vanaf 3 apparaten in het CAN-netwerk is een 12V-adapter benodigd.
Types
Er zijn 3 verschillende types beschikbaar met telkens een standaard CAN-Bus-aansluiting en
de volgende aanvullende aansluitingen:
Busconverter CAN-BC/C:
Tweede potentiaal gescheiden CAN-Bus aansluiting
M-Bus aansluiting
Busconverter CAN-BC/E
EIB/KNX aansluiting
M-Bus aansluiting
Busconverter CAN-BC/L
Tweede CAN-Bus aansluiting met SC-koppeling voor optische kabel (2 x 50/125
µm)
M-Bus aansluiting
Deze bedieningshandleiding geldt voor alle types.
CAN kabelkeuze en netwerktopologie
De basisprincipes van de Bus-kabelverbinding zijn in de handleiding van de UVR16**
uitvoerig beschreven. Daarom wordt hier alleen op de terminering ingegaan.

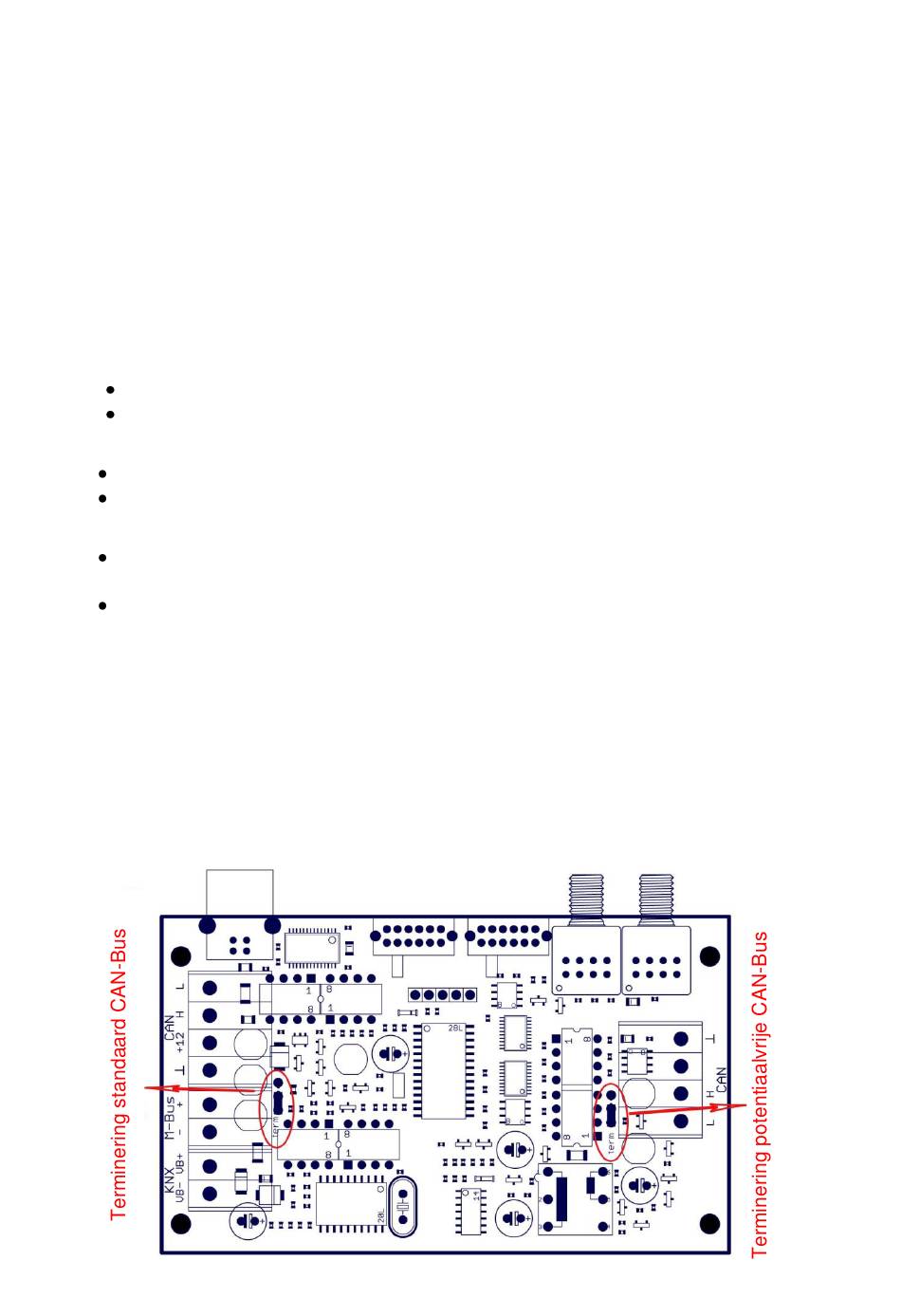

ieder CAN-netwerk wordt bij de eerste en laatste busdeelnemer met een 120 Ohm bus-
afsluiting voorzien (termineren – met jumper). In een CAN-netwerk zijn dus altijd twee
eindweerstanden (telkens aan het einde) te vinden. Kortsluitingen of een stervormige CAN-
verbinding zijn volgens de officiële specificaties niet toegestaan!
