Luchtuitlaatventilatie
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
Lees voordat u deze pomp gaat
gebruiken eerst de waarschuwingen
over GEVAAR VOOR GIFTIGE
VLOEISTOFFEN en BRAND- EN
EXPLOSIEGEVAAR op bladzijde 5.
Zorg ervoor dat het systeem voldoende ventilatie krijgt,
passend bij de soort opstelling. De afvoerlucht moet naar
een veilige plaats kunnen uitstromen, ver van mensen,
dieren, plaatsen waar voedsel is opgeslagen of wordt
bereid, en van alle ontstekingsbronnen wanneer
brandbare of gevaarlijke vloeistof wordt gepompt.
Als een membraan kapot is, kan vloeistof meekomen
in de uitstromende lucht. Plaats een geschikte
opvangbak aan het eind van de luchtafvoerleiding
om de vloeistof in op te vangen. Zie Afb. 6.

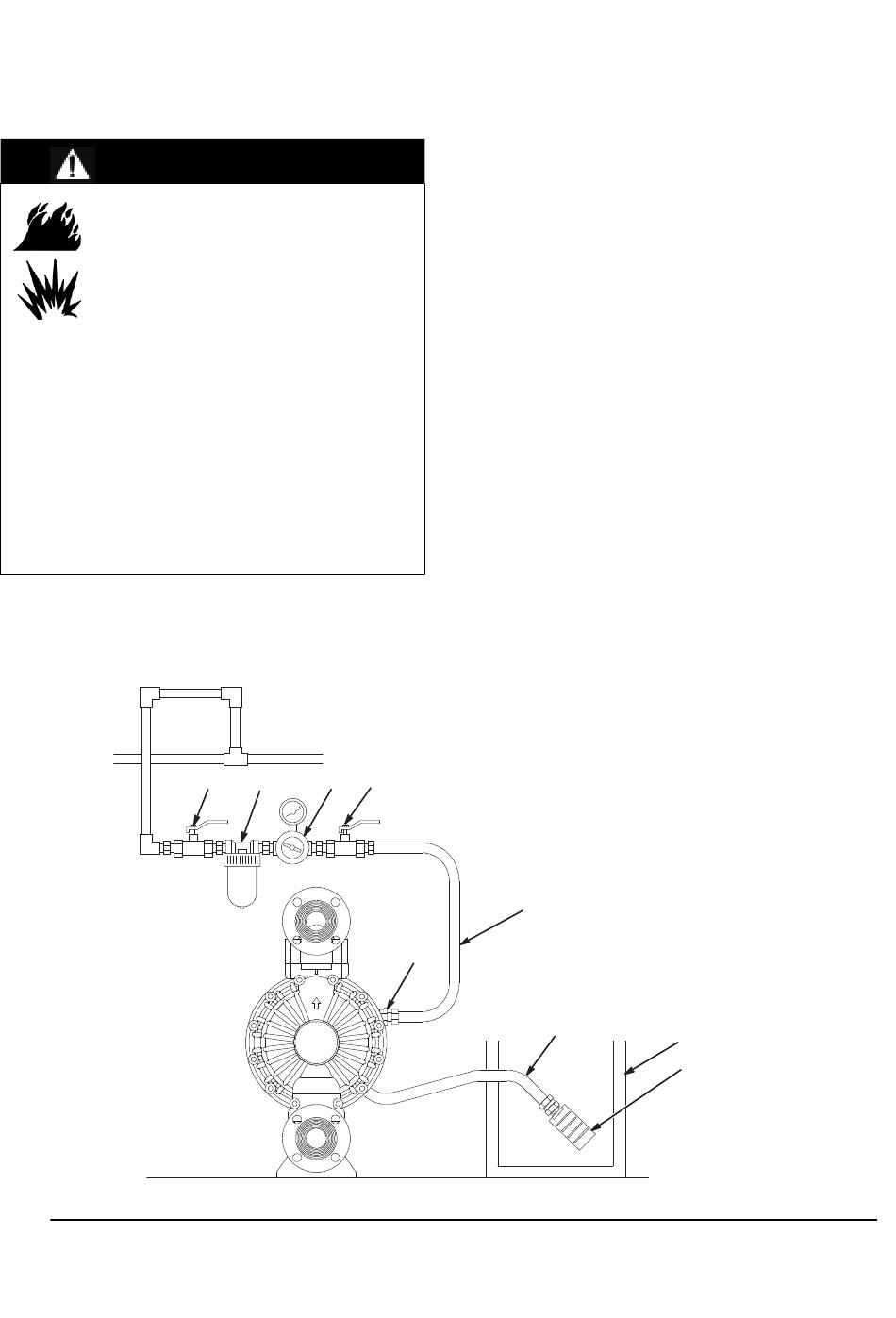

Afb. 6
12 3A3598
Installatie
WEG LATEN STROMEN
VAN UITLAATLUCHT
E
F
C
B
De luchtafvoerpoort is 3/4 npt(f).
Pas op dat u de uitstroming van de lucht niet belemmert.
Door een geblokkeerde luchtuitstroom kan de pomp
van slag raken.
Als de geluiddemper (P) rechtstreeks op de luchtafvoer-
poort is geïnstalleerd, breng dan vóór de montage
PTFE-tape of draadsmeermiddel met antivastloopeigen-
schappen aan op de schroefdraad van de geluiddemper.
Om een luchtuitlaat op afstand te voorzien:
1. Haal de geluiddemper (P) van de luchtuitlaat
van de pomp.
2. Sluit een geaarde luchtuitlaatslang (T) aan en sluit de
demper (P) aan op het andere uiteinde van de slang.
Het minimumformaat voor de luchtuitlaatslang is
19 mm (3/4 in.) voor de binnendiameter. Gebruik een
grotere slangdiameter als u een slang nodig hebt
die langer is dan 4,57 meter (15 ft). Vermijd scherpe
bochten of knikken van de slang. Zie Afb. 6.
3. Plaats een vat (U) aan het eind van de
luchtuitlaatleiding, zodat in geval van eventueel
scheuren van het membraan het materiaal
opgevangen wordt.
VERKLARING
A
Luchttoevoerleiding
B
Zelfontlastende hoofdluchtklep
(vereist voor de pomp)
C
Luchtregelaar
D
Snelkoppeling voor de luchtleiding
E
Hoofdkraan voor lucht (voor toebehoren)
F
Luchtleidingsfilter
P
Geluiddemper
T
Elektrisch geleidende luchtafvoerslang
U
Opvangbak voor luchtuitlaat op grotere afstand
A
D
T
U
P
04617
