Lagers L1, L2 en mechanische asafdichting M1, M5
Instructies voor lagerdemontage
Lees eerst de volgende instructies voor demontage. Houdt u hieraan bij demontage van
de lagers.
• Haal de lagers altijd met een geschikte kogellagertrekker van de pompas!
• Indien geen geschikte trekker aanwezig is, tik dan voorzichtig tegen de binnenring van
het lager. Gebruik hiervoor een normale hamer en een zachtmetalen drevel. Sla nooit
met een hamer direct op het lager!
Demontage van lagering L1 en mechanische asafdichting M1, M5
0110 0870
1850 1210

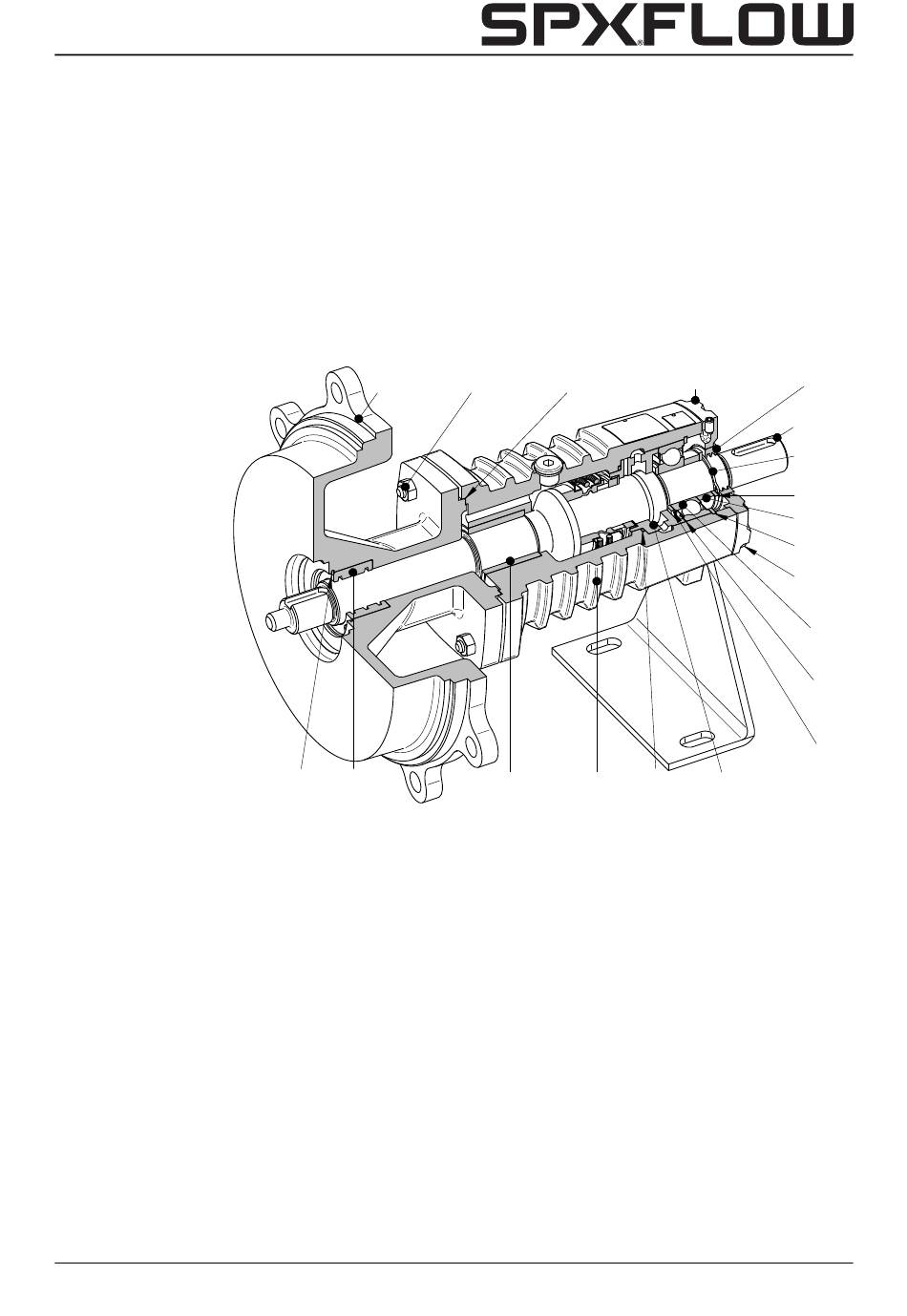

Figuur 15:
Lagering L1 en mechanische asafdichting M1, M5.
1 Demonteer de waaier, zie hoofdstuk 7.5.1 "Demontage van de waaier".
2 Draai de moeren (0870) los.
3 Geef met merktekens de stand van pompdeksel (0110) ten opzichte van de
lagerstoel (2100) aan. Klop het pompdeksel los en verwijder het.
4 Draai de cilinderkopschroeven (2810) los en verwijder de lagerdeksel (2110).
5 Controleer of de olievanger (2180) onbeschadigd is. Vervang deze indien nodig.
6 Verwijder de binnenborgring (2300).
7 Druk aan waaierzijde op de pompas (2200), zodat de lager (2240) uit de lagerstoel
(2100) komt. Haal de pompas met de lager uit de lagerstoel.
8 Verwijder de buitenborgring (2360), de afstelring (2340) en de afstandsbus (2350).
9 Verwijder het lager van de pompas.
10 Verwijder de afstelringen (2330) (2340) en de asafdichtingshouder (1230).
Demontage en montage
0330
2230
2100
2160 1230
2110
2180
2200
2360
2340
2350
2300
2810
2240
2330
2340
