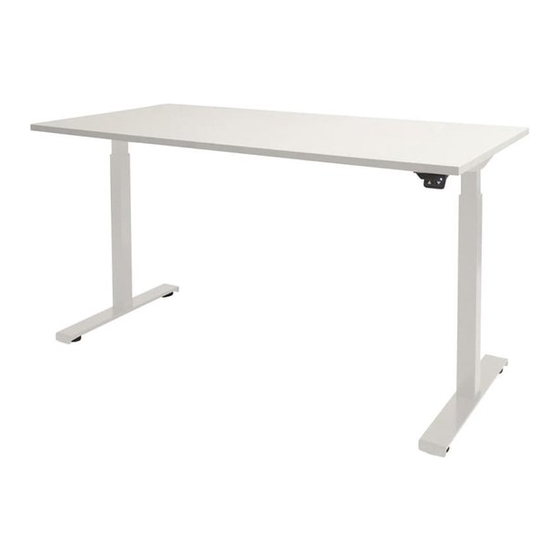

MONTAGE HANDLEIDING
DEXTRO BASIC
F A M I L Y O W N E D
WAARSCHUWING: HET NIET NALEVEN VAN ALLE
MONTAGE-, VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES
EN
WAARSCHUWINGEN
MET
BETREKKING
TOT
HET
GEBRUIK
VAN
DIT
PRODUCT
KAN
LEIDEN
TOT
ERNSTIG
LICHAMELIJK
LETSEL.
Belangrijke informatie
Lees de volledige handleiding voordat u met
installatie en montage begint.
Dit product is niet bedoeld voor jonge kinderen zonder toezicht.
Dit product bevat kleine items die verstikkingsgevaar kunnen
opleveren als ze worden ingeslikt. Houd deze artikelen uit de
buurt van kinderen.
Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik
van dit product buitenshuis kan leiden tot product storingen en
persoonlijk letsel.
BELANGRIJK: Zorg ervoor dat alle onderdelen aanwezig zijn
voordat u met de installatie begint. Als er onderdelen ontbreken
of defect zijn, bel dan uw dealer voor vervanging.
TIP: VERWIJDER DE SCHROEVEN NIET TIJDENS DE
INSTALLATIE.

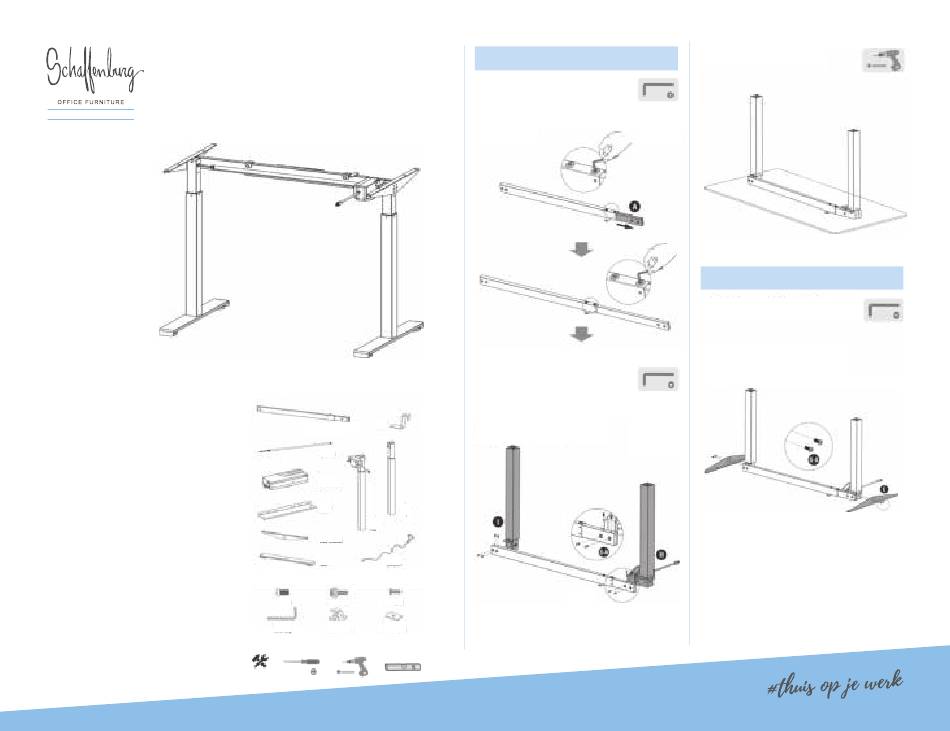

ONDERDELEN
G (x2)
Haak
A(x1)
Telescopische dwarsbalk
B(x1)
Telescopische zeskantas
C (x1)
Besturingssysteem
I (x1)
Hefkolom
D (x1)
H (x1)
Houder
Hefkolom
E (x2)
Bladdrager
J (x1)
F (x2)
Adapter
Teen
S-A (x20)
S-B (x10)
S-C (x2)
S-D (x1)
S-E (x3)
S-F (x8)
Inbussleutel
Kabelclip
Rubber kussentje
1- Frame monteren
•
Draai de twee schroeven los
met behulp van de inbussleutel
•
Pas de frame lengte aan het
bureaublad.
•
Draai alle schroeven
weer vast
•
Bevestig de telescopische
dwarsbalk aan de
hefkolommen zoals getoond
met behulp van de schroeven
aangegeven in de afbeelding.
•
Draai alle schroeven vast met
een geschikte schroevendraaier.
2- De bladdragers monteren
•
Bevestig de twee bladdragers
aan beide uiteinden van het
frame met behulp van de vier
schroeven en draai alle schroeven
vast met een inbussleutel.
