MONTAGE HANDLEIDING
DEXTRO PLUS
F A M I L Y O W N E D
•
LET OP: Al onze bureaubladen zijn
voorzien van een standaard gatenpatroon
om al onze meubellijnen te kunnen
monteren. U heeft echter maar 4 gaten
nodig om het blad op het onderstel te
monteren. Deze tonen zichzelf wanneer
u het blad op het frame plaatst. De
overige gaten in het frame worden met
de bijgeleverde houtschroefjes vastgezet.
WAARSCHUWING: HET NIET NALEVEN VAN ALLE
MONTAGE-, VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES
EN
WAARSCHUWINGEN
MET
BETREKKING
TOT
HET
GEBRUIK
VAN
DIT
PRODUCT
LEIDEN
TOT
ERNSTIG
LICHAMELIJK
LETSEL.
Belangrijke informatie
Lees de volledige handleiding voordat u met
installatie en montage begint.
Dit product is niet bedoeld voor jonge kinderen zonder toezicht.
Dit product bevat kleine items die verstikkingsgevaar kunnen
opleveren als ze worden ingeslikt. Houd deze artikelen uit de
buurt van kinderen.
Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik
van dit product buitenshuis kan leiden tot product storingen en
persoonlijk letsel.
BELANGRIJK: Zorg ervoor dat alle onderdelen aanwezig
zijn voordat u met de installatie begint. Als er onderdelen
ontbreken of defect zijn, bel dan uw dealer voor vervanging.
TIP: VERWIJDER DE SCHROEVEN NIET TIJDENS DE
INSTALLATIE.
ONDERDELEN
B(x1)
KAN
Besturingsbox
A(x1)
C(x1)
Telescopische dwarsbalk
Kabelbak
D(x2)
Bladdragers
E(x2)
Tenen
G(x2)
F(x1)
Haak
Bevestigingsplaat
J(x1)
I(x1)
H(x2)
Besturingspaneel
Stekker
Hefkolom
S-C (x2)
S-A (x20)
S-B (x10)
S-D(x6)
S-F (x8)
S-E (x3)
Rubber kussentje
Inbussleutel
Kabelclip

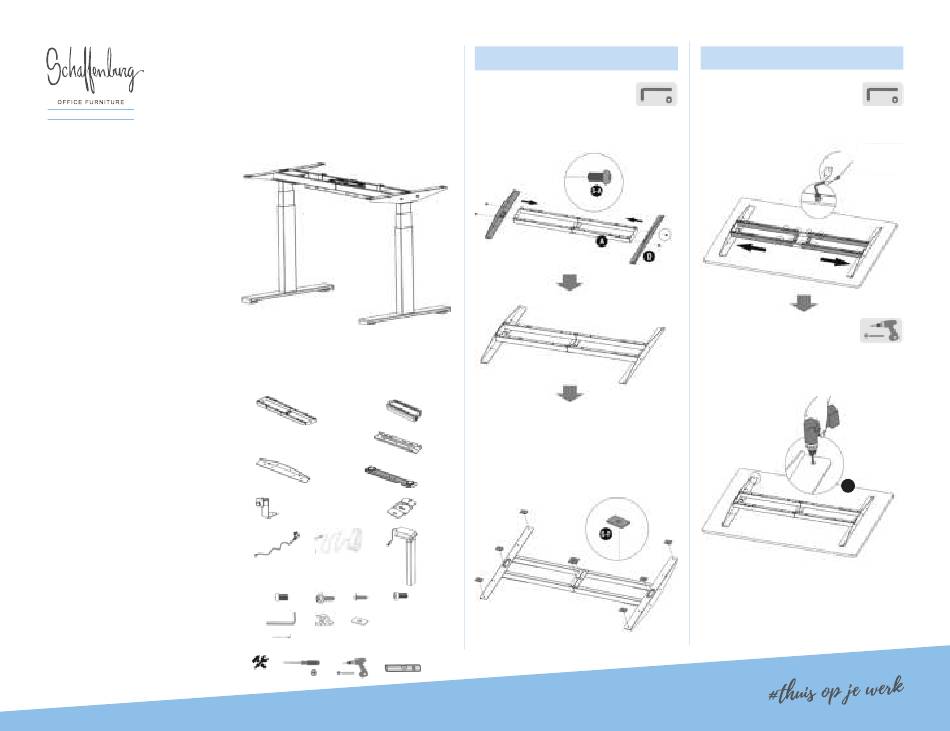

1- Frame monteren
•
Bevestig de twee bladdragers
aan de twee uiteinden van het
frame met behulp van vier
schroeven zoals afgebeeld en
draai alle schroeven vast met
een inbussleutel.
•
Verwijder de beschermende folie van de
zelfklevende rubberen kussens.
•
Plak de rubberen kussens op het frame.
2- Het blad monteren
•
Plaats het frame op het blad.
•
Draai de acht inbusbouten los
met de inbussleutel.
•
Pas de frame lengte aan het
bureaublad aan.
•
Draai alle bouten opnieuw
vast.
•
Positioneer het frame op het
blad. De inserts komen
overheen met het frame.
•
Schroef het blad vast met de bijgeleverde
schroeven.
S-D
